1/ Clic destro sulla riga Lavorazione nell'albero di lavorazione.

2/ Cliccare su Funzioni Tecno.
Compilare i parametri nella barra di dialogo; nome dell'operazione, tipo di funzione, tempo (utilizzato per il calcolo del tempo).

3/ Alcune funzioni tecno possono essere completate con una Macro Blocco CN

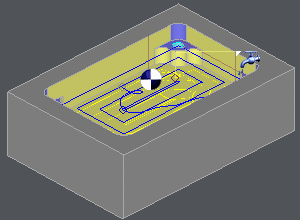

4/ Nell'albero di lavorazione, cliccare sul ciclo che precede la funzione tecno che si include, in questo caso la Sgrossatura. La funzione tecno reagisce come un ciclo ed è accessibile nell'albero di lavorazione.

La funzione è rappresentata da un'icona nella sua posizione.

Icona

Specifica

Stop : Attivazione di uno stop (soggetto all'interpretazione del post-processor)

Refrigerante : Attivazione di un refrigerante diverso da quello che può essere definito nella tecnologia

Pallettizzazione : Attivazione del cambio pallet (soggetto all'interpretazione del Controllo Medio)

Assoluto NO : Attivazione della modalità relativa sui percorsi utensile

Assoluto SI : Disattivazione della modalità relativa

Opzionale SI : Attivazione dei blocchi opzionali (soggetto all'interpretazione del Controllo Medio)

Opzionale NO : Disattivazione dei blocchi opzionali

Tempo : Attivazione di un tempo numerato

Commento : Aggiunta di un commento utente

Blocco CN : Aggiunta di un blocco N

Parola PP : Chiamata di un trattamento specifico

Funzioni Tecno:

• Quando si crea un ciclo tecno, si ha accesso al numero di canale per alcune funzioni, consentendo di inserire un valore compreso tra 0 (tutti i canali) e il numero massimo di canali.

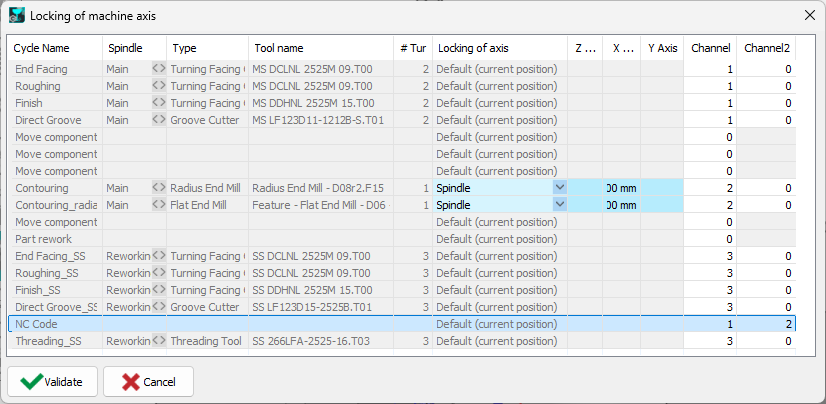

• Nella finestra di bloccaggio asse, è ora possibile assegnare anche un canale secondario ai cicli tecno, consentendo di assegnare la tecno a due canali diversi.

Icona

Specifica

Alimentatore : Chiamata dell'alimentatore di barra

Recupero pezzo : Chiamata del recupero alla fine della lavorazione del pezzo

Orientamento portautensile : Indicizzazione dell'asse B

Avvicina Contropunta C. : Posizione Z della contropunta + supporto

Serra Contropunta C. : Uscita della contropunta per serraggio

Allenta Contropunta C. : Ritiro della contropunta (allentamento)

Rimuovi Contropunta C. : Corsa di ritorno della contropunta + supporto

Avvicina Lunetta : Posizione Z della lunetta + supporto

Serra Lunetta : Serraggio della lunetta

Allenta Lunetta : Allentamento della lunetta

Rimuovi Lunetta : Corsa di ritorno della lunetta + supporto

Stop : Attivazione di uno stop (soggetto all'interpretazione del post-processor)

Refrigerante : Attivazione di un refrigerante diverso da quello che può essere definito nella tecnologia

Assoluto NO : Attivazione della modalità relativa sui percorsi utensile

Assoluto SI : Disattivazione della modalità relativa

Opzionale SI : Attivazione dei blocchi opzionali (soggetto all'interpretazione del Controllo Medio)

Opzionale NO : Disattivazione dei blocchi opzionali

Tempo : Attivazione di un tempo numerato

Commento : Aggiunta di un commento utente

Blocco CN : Aggiunta di un blocco N

Parola PP : Chiamata di un trattamento specifico

Icona

Specifica

Stop : Attivazione di uno stop (soggetto all'interpretazione del post-processor)

Refrigerante : Attivazione di un refrigerante diverso da quello che può essere definito nella tecnologia

Infilaggio filo

Taglio filo

Spessore

Generatore ON

Generatore OFF

Opzionale SI : Attivazione dei blocchi opzionali (soggetto all'interpretazione del Controllo Medio)

Opzionale NO : Disattivazione dei blocchi opzionali

Tempo : Attivazione di un tempo numerato

Tabella Tecno : cambio condizioni di taglio tra 2 operazioni

Commento : Aggiunta di un commento utente

Blocco CN : Aggiunta di un blocco N

Parola PP : Chiamata di un trattamento specifico
