Come posso ottenere il centro di un cerchio o di un arco ? |
|
Dovresti usare i tasti Ctrl e Shift della tastiera e cliccare sul cerchio o sull'arco. Il punto o l'elemento che stai creando è collegato al centro del cerchio o dell'arco. |
|
Posso convalidare rapidamente alcune creazioni geometriche? |
|
|
Sì, raccordi wireframe e smussi avere una comoda ma nascosta scorciatoia per la convalida: semplicemente clicca sullo sfondo per confermare la costruzione.
|
|
|
Posso trovare il punto di intersezione tra 2 linee o archi o altri elementi? |
|
|
Sì, durante l'uso del comando punto, clicca semplicemente sui 2 elementi, siano essi linee, archi o spigoli nel caso di solidi e il punto di intersezione verrà creato. Vedi il video per un esempio.
|
|
|
Nel mio modello solido, alcuni i fori vengono riconosciuti come cilindri e non possono essere selezionati per la lavorazione. Come posso risolvere questo? |
|
|
Puoi cambiare il tipo di elemento da cilindro a foro nel comando chiamato ‘ Analisi Solido ’ Il video qui sotto è stato realizzato in V6.09, la posizione del comando è cambiata in V6.10: si trova ora nel menu Solido>Features. |
|
|
Quando modificare un valore tra 2 facce di un solido , vorrei applicare la modifica simmetricamente ! Come posso farlo? |
|
|

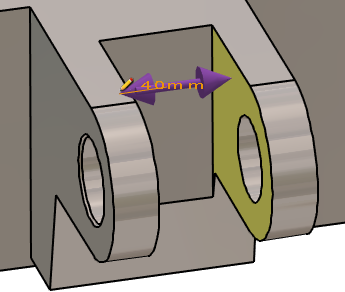

Il comando Controllo permette di modificare alcune dimensioni e anche di aggiungere tolleranze. Clicca sulla dimensione per aprire una piccola finestra di dialogo chiamata RapidEdit:
|
|
|

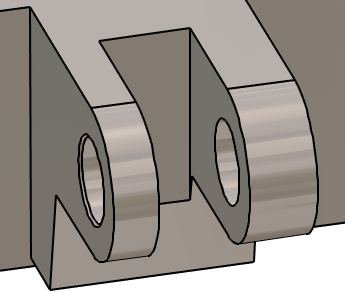

Se l'utente modifica un valore tra 2 facce o in una cavità , per impostazione predefinita solo una faccia viene spostata! Questo perché questa icona è impostata su questa posizione, con 1 freccia :
|
|
|

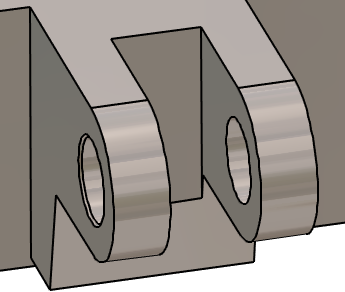

Cliccando su questa icona, si passa alla modalità simmetrica , dove la modifica verrà applicata su entrambe le facce! L'icona ora mostra 2 frecce :
Clicca qui per maggiori informazioni su Il Controllo |
|
|
Come disegnare una vista di dettaglio con cambio di scala? |
|
|

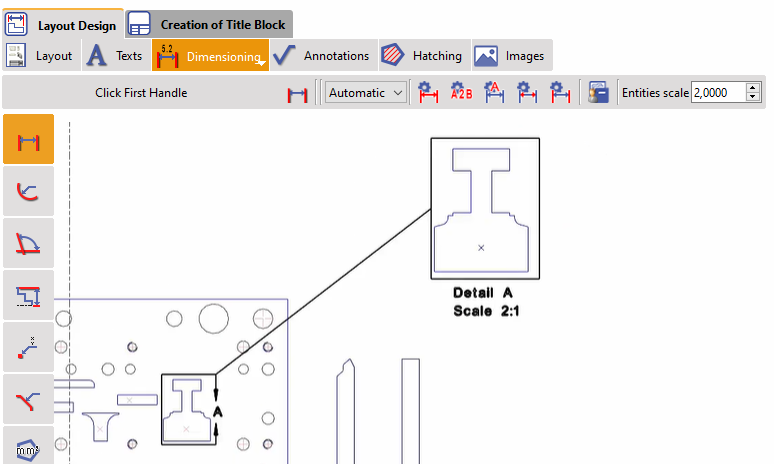

Per iniziare, devi creare il riquadro della vista di dettaglio. Poi puoi duplicare il riquadro e la geometria inclusa e riscalarla. Nota: se vuoi impostare le quote per questa vista di dettaglio, puoi farlo e definire scala entità a 2.
|
|
|
Come posso scollegare 2 parti separate su un unico solido? |
|
|
Se parti distinte di un unico solido vengono riconosciute, il comando 'Esplodi' è fornito nel menu contestuale del tasto destro, che separa il solido in diversi oggetti.
Guarda un video qui a destra che mostra un esempio. |
|
