Il sistema di montaggio automatico in GO2cam gestisce in modo intelligente il posizionamento degli utensili sia sul mandrino che sulla torretta , semplificando la configurazione e ottimizzando l'efficienza di lavorazione.

All'avvio della funzione, appare una barra con tre caselle di controllo per il reset dei numeri torretta, il reset dei numeri utensile e la forzatura del calibro Y=0. Si consiglia generalmente di selezionare queste caselle per resettare questi parametri, in modo da evitare impostazioni precedenti salvate nel software e garantire un corretto montaggio degli utensili.

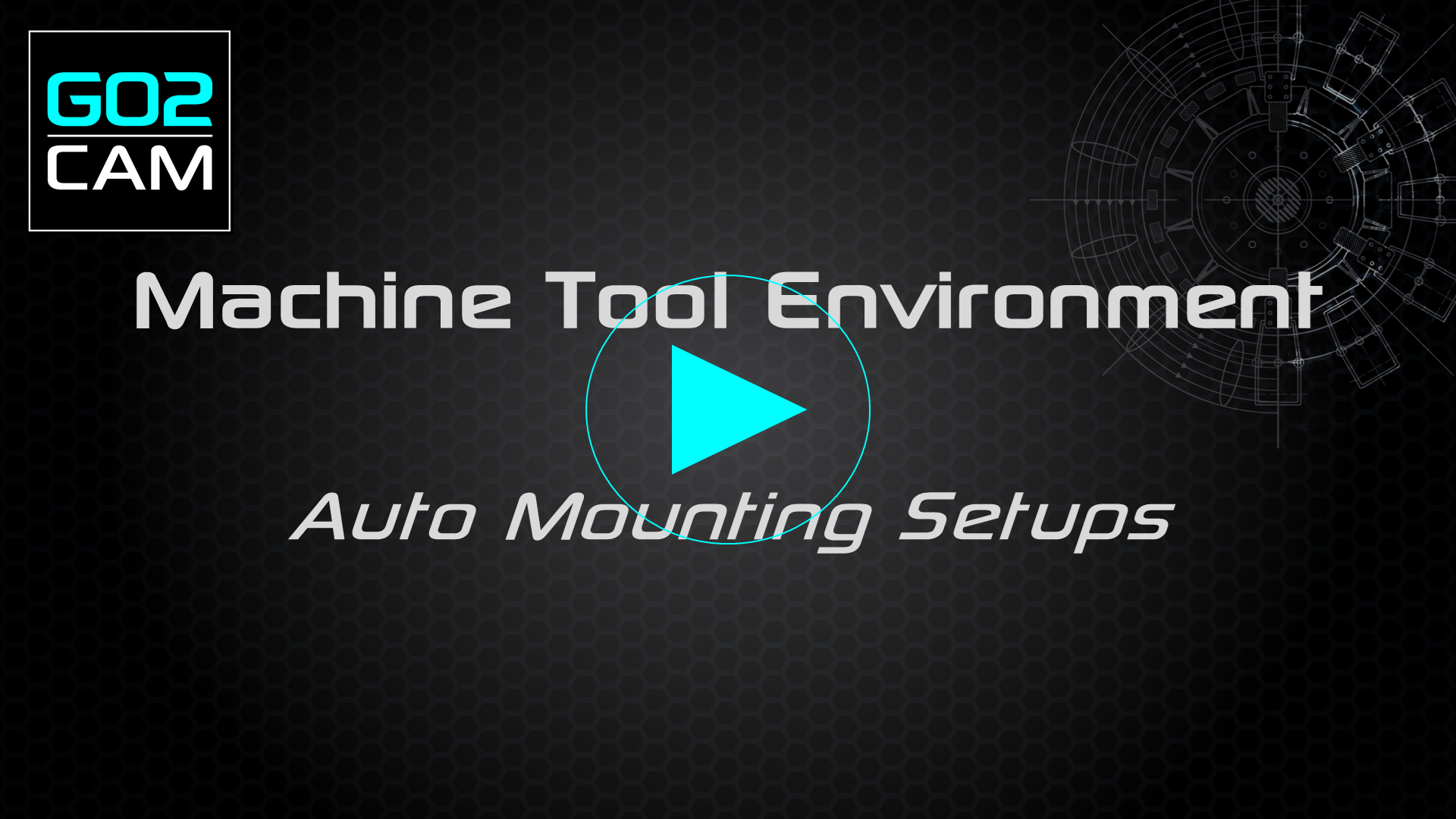

Guarda un video sulla destra che mostra un rapido processo di montaggio automatico.

Per gli utensili senza posizioni di montaggio o vincoli predefiniti, GO2cam li assegna agli slot disponibili in base all'ordine delle operazioni. Gli utensili che hanno numeri di utensile o requisiti di posizione specifici vengono montati di conseguenza, con rigoroso rispetto di eventuali vincoli definiti durante la creazione dell'utensile.

Questa logica si applica sia ai mandrini che alle torrette:

• Se un utensile ha un numero assegnato, viene montato in quella posizione.

• In caso contrario, il sistema monta gli utensili in sequenza, garantendo l'assenza di conflitti.

Per migliorare il montaggio automatico degli utensili durante i cambi macchina, è stato implementato un range di diametro sistema aggiuntivo alla compatibilità esistente della famiglia utensile . Questo si applica solo agli utensili rotanti , poiché il diametro del codolo determina se un utensile può essere montato su un porta-utensile.

Processo passo-passo per il montaggio automatico

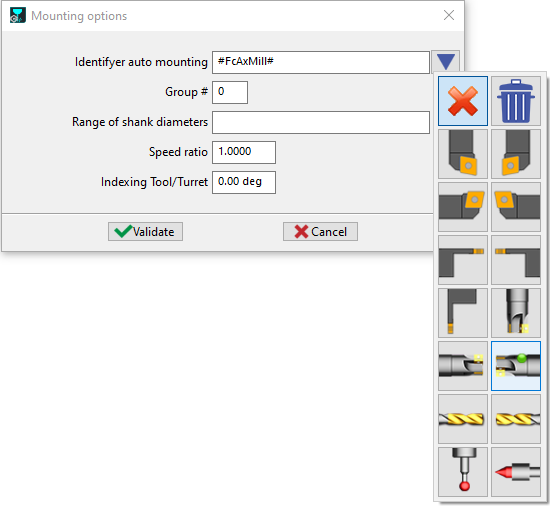

1. Definire i range di diametro sui porta-utensili macchina

• Modifica i porta-utensili della macchina.

• Oltre al famiglia utensile , specifica un range di diametro del codolo accettabile :

  • Inserisci diametri individuali separati da ; (es. 10.0; 12.0; 15.0 ).

  • Definisci range usando - (es. 15.0-20.0 means tools with shanks between 15mm and 20mm are accepted).

  • Example: 10.0; 12.0; 15.0-20.0 → Accepts tools with 10mm, 12mm, or 15–20mm shanks.

2. Definire i range di diametro sui porta-utensili (Simbolo)

• Quando crei o modifichi un porta-utensile (simbolo) , imposta un range di diametro del codolo (stesso formato dei porta-utensili macchina).

• Ciò garantisce che il porta-utensile accetti solo utensili all'interno del range definito.

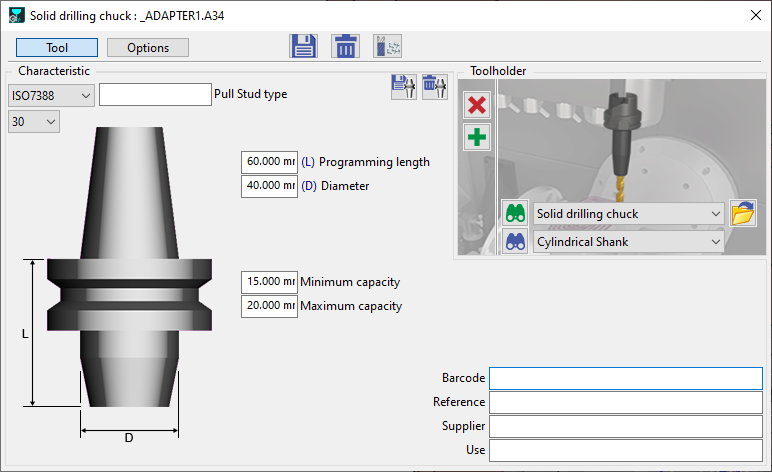

3. Configurare i porta-utensili standard (predefiniti in GO2cam)

• I porta-utensili standard di GO2cam hanno già valori di diametro minimo e massimo .

• Se questi valori sono impostati correttamente, imporranno la compatibilità:

  • Per un diametro fisso , imposta min = max (es. 10.0-10.0 ).

    • Per un range , imposta min/max appropriati (es. 15.0-20.0 ).(as in image 2 below)

4. Montaggio automatico (Configurazione Utensili)

• Posiziona i porta-utensili (standard o Solid tool holder) nella macchina.

• Clicca "Montaggio automatico" → Gli utensili verranno assegnati ai porta-utensili in base a:

  • Compatibilità famiglia utensile (deve corrispondere).

  • Diametro del codolo (deve rientrare nel range definito dal porta-utensile).

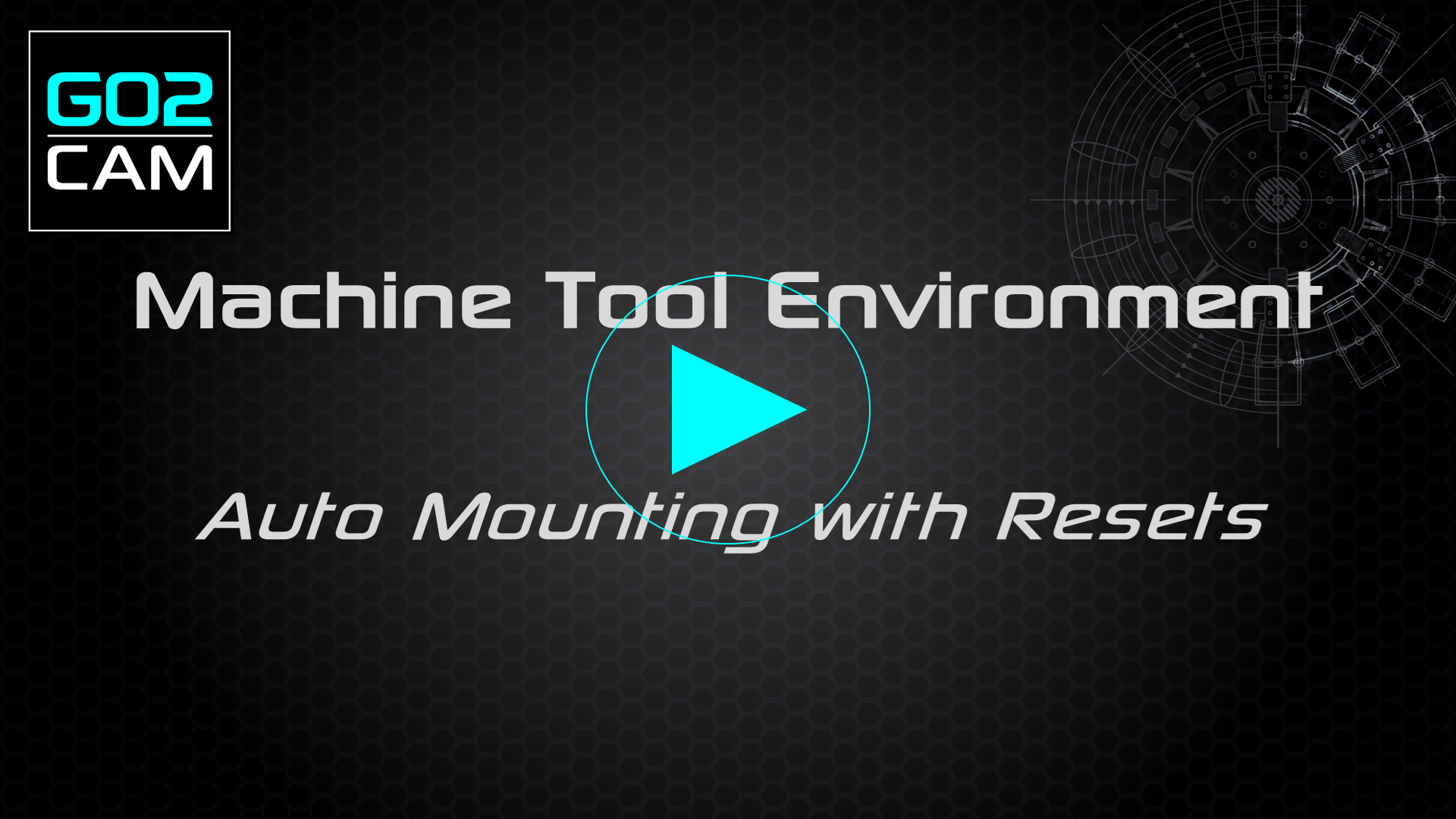

Guarda un video sulla destra che mostra le configurazioni prima di un montaggio automatico corretto e ripetibile.
