Cycle : Rainurage, Chanfreinage, Interpolation, Tréflage poche, Tréflage contour
Définition
Ce paramètre définit la distance incrémentale entre les passes d'outil consécutives dans le plan XY. Il détermine l'espacement latéral des parcours d'usinage ou des points de plongée selon la stratégie programmée.
Une valeur plus petite produit des parcours d'outil plus denses pour une meilleure qualité de surface, tandis qu'une valeur plus grande augmente l'espacement pour un enlèvement de matière plus rapide.
GO2cam ajuste automatiquement la dernière passe pour assurer une couverture complète de la largeur d'usinage définie.
|
Entrez une valeur de Passe en XY (Ae) dans le cycle de Chanfreinage, le nombre de passes dépend de la Largeur définie. Les premières passes respectent l'incrément, la dernière passe est calculée par GO2cam. |
|
Entrez la Passe en XY (Ae) en Tréflage poche et Tréflage contour. Elle définit l'espacement horizontal entre les plongées successives, déterminant la densité des points de plongée dans la zone de poche. |
|
En Rainurage, l'utilisateur sélectionne l'outil approprié, définit l'Épaisseur XY pour spécifier le brut restant, et règle la valeur de Passe en XY (Ae) pour contrôler l'espacement latéral des passes d'outil le long de la rainure.
Épaisseur XY
: Définit l'épaisseur de matière à enlever latéralement pendant l'usinage.
|
Exemple:
|
Largeur = 10 mm

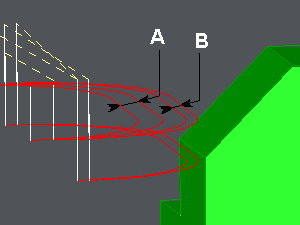

Il y a trois passes, deux passes avec un incrément de 4 mm ( A ), la dernière avec un incrément de 2 mm ( B ) calculé par GO2cam. |
|
