Cycle : Chanfreinage

Définition

Le chanfreinage peut être programmé quelle que soit la géométrie de la pièce. Il est possible de sélectionner les arêtes ou profils du chanfrein ou de programmer un chanfrein sur un angle vif .

Profil / Chanfrein est la sélection du profil correct.
Largeur définit la matière à usiner selon le profil défini.

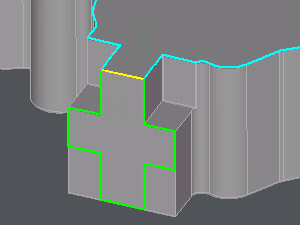

Dans tous les exemples suivants, le profil à sélectionner est le segment jaune.

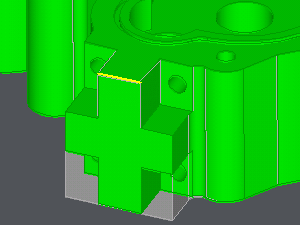

Si le chanfrein n'est pas conçu

Set Profil / Chanfrein à Sans choisir.
La largeur correspond à la largeur réelle du chanfrein. Cette valeur est nécessaire à GO2cam pour assurer un calcul correct du parcours outil.

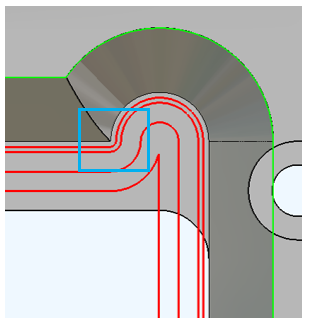

Aussi dans ce mode, il y a un calcul directement basé sur le profil de fond, cela génère meilleur parcours outil dans les coins , avec moins de risques de collision.

Si le chanfrein est conçu

Set Profil / Chanfrein à Avec choisir.
La largeur détermine la matière à usiner et le nombre de passes dans le plan XY, avec l'incrément XY. Si largeur=0, il n'y a qu'une seule passe en XY.

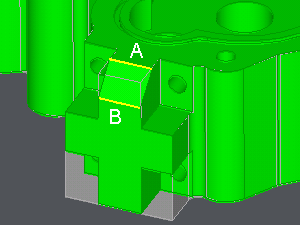

Choisir A comme profil à sélectionner, il correspond à la conception du chanfrein.
B correspond au cas précédent.
