Cycle : Finish Contour, Contouring, Chamfering
Définition
|
This option is used to control the finish of outside angles by adding:
|
|
Réglage
|

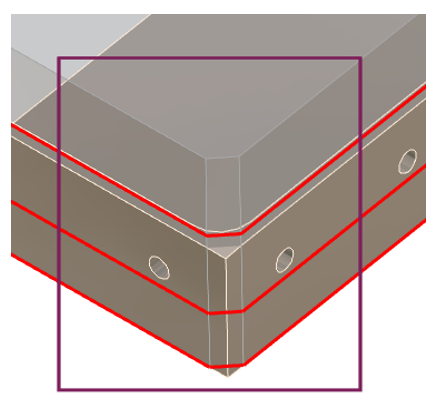

Le trajet d'outil peut être programmé avec des rayons ou des chanfreins sur les coins de la pièce. Le but est de éviter les arêtes vives en ayant des angles lisses . En appliquant cette option, il n'est pas nécessaire de modifier la géométrie elle-même. Il serait plus long de modifier tous les coins ou une sélection de coins. Et pour ne pas couper les angles, il suffit de cocher le bouton pour Non et recalculer le trajet d'outil. |
|
|

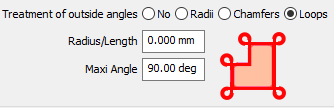

Ici, le but est inverse : les angles droits doivent être aussi précis que possible. Pour cela, un trajet d'outil peut être défini qui génère des boucles qui sortent du coin et y rentrent à nouveau, pour protéger l'arête du coin. Cette option n'est possible que pour le trajet d'outil centré. Dans la boîte de dialogue de stratégie, les réglages doivent être :
Si ces réglages ne sont pas respectés, l'option n'est pas grisée dans la boîte de dialogue, cependant les boucles ne sont pas appliquées dans le trajet d'outil et un message d'avertissement apparaît. |
|
Options communes :
|
Rayon/longueur : insérer la valeur de l'arc pour les rayons et les boucles ou la valeur de la longueur pour le chanfrein. Angle maxi : entrer la valeur de l'angle maximum sur la pièce pour casser le coin. Ainsi, la coupe sur certains coins peut être appliquée en fonction de leur taille, par exemple :
|
