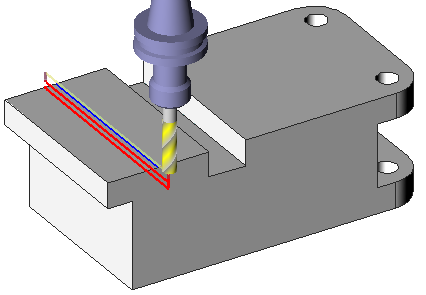

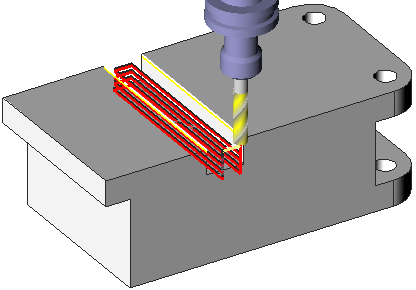

La rainure n'est pas conçue en solide, il y a un segment au centre de la rainure :

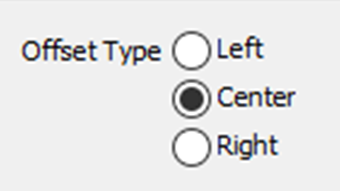

• Définir un Centre / Pièce trajet,

• Le profil sélectionné est 'Centre' sans largeur : la largeur est la valeur du diamètre outil.

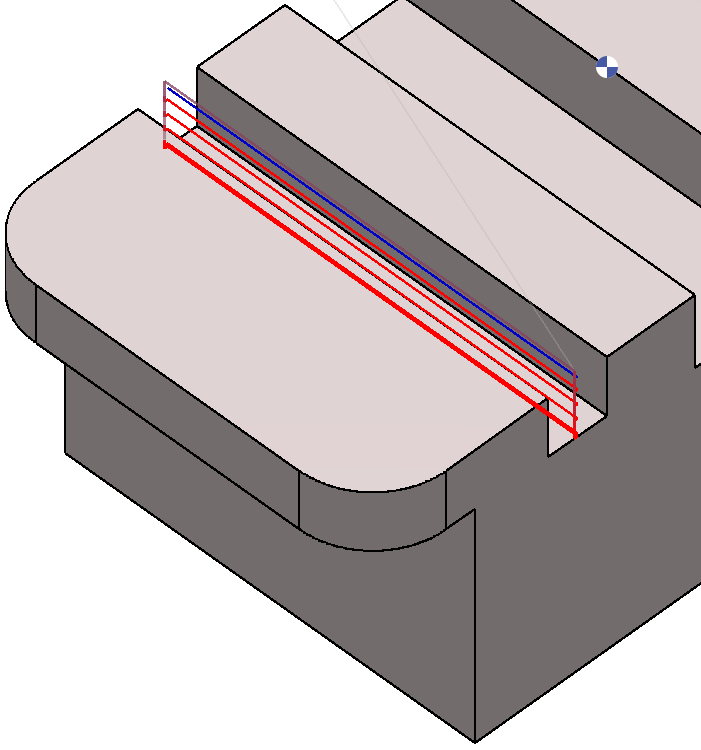

Parcours aller retour défini sur Non .

Aller retour défini sur Oui et Trajet continu défini sur Non .

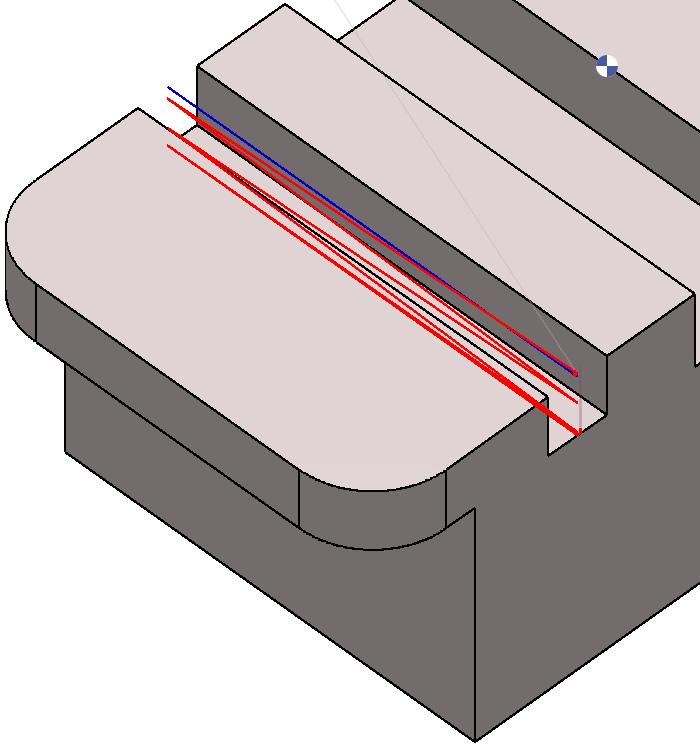

Aller retour défini sur Oui et Continu défini sur Oui .

Il n'y a pas de centre, seulement le flanc de la rainure. Sélectionnez simplement le segment et définissez les paramètres suivants :

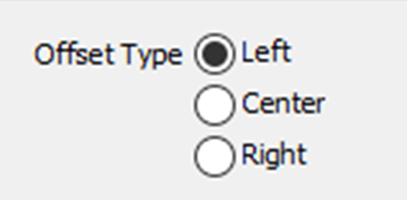

• Le type de décalage doit être défini en conséquence . Dans ce cas, le type de décalage est Gauche ,

• Le profil sélectionné est ' Flanc ' et la largeur de rainure doit être définie.

Dans ce cas, le Trajet et le Type de décalage ont été définis sur Gauche.

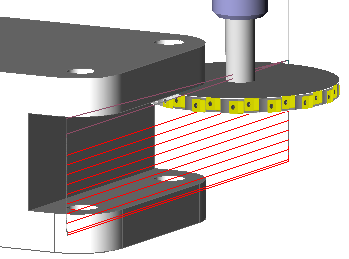

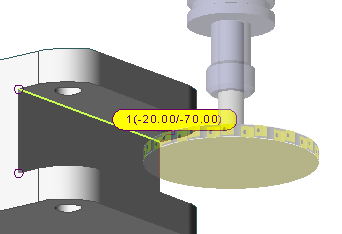

La sélection du profil se fait directement sur le solide. Choisissez également l'altitude en cliquant sur le solide (-20 et -70). Dans la stratégie, sélectionnez deux points pilotés .

Largeur de rainure = 0 car nous sélectionnons directement le fond de la rainure.

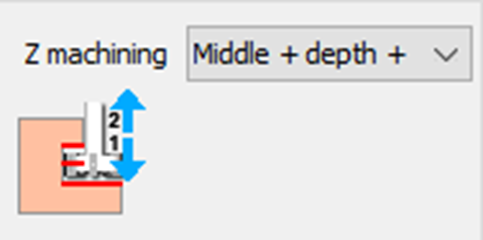

Avec le Usinage en Z défini sur 'Milieu – profondeur + alt', définissez le processus :

• départ sur milieu ,

• descend jusqu'à profondeur ,

• puis passe sur milieu ,

• et remonte au sommet Altitude .

Ce comportement peut être vérifié en simulation.

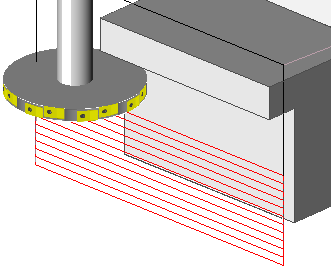

Le cas est très similaire à l'exemple précédent : la différence réside dans la gestion de Usinage en Z .

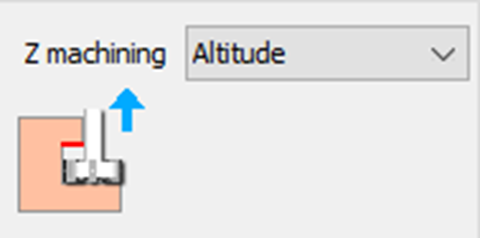

Choisissez Altitude et définissez l'altitude du haut en cliquant directement sur le solide.

Le cas est similaire au rainurage centre 1 parcours. Cependant, ici, la sélection peut se faire directement en sélectionnant le profil de fond ou de contour.

Cela permet de réaliser une rainure dont la largeur est le flanc de l'outil

Choisissez "Profil sélectionné : Contour " pour cette stratégie.
