Définition

Une famille d'outils est un ensemble d'outils du même type . Le but est de faciliter la recherche et le tri des outils. Vous pouvez créer des familles d'outils de fraisage et de tournage.

Cette fonctionnalité est disponible dans l'environnement ‘Outils de forme / Librairies d'outils’.

Créer une famille

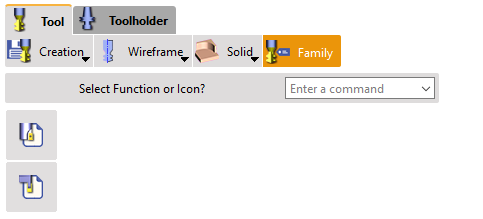

  • Dans la page Outil, ouvrez le menu Famille

  • Dans la barre d'outils, choisissez soit la Définition des familles outil de fraisage, soit la Définition des familles outil de tournage,

Tools Families.png
Tools Families1.png

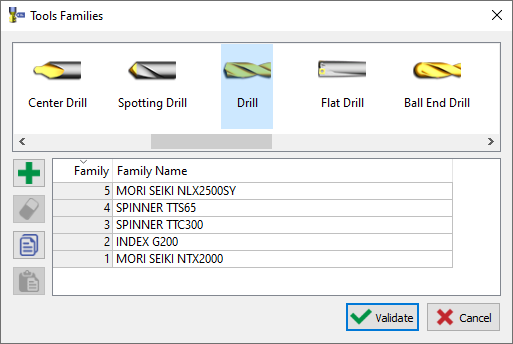

  • Puis choisissez le type d'outil,

  • Click the button ‘ + ’ to create a new family,

  • Entrez le nom de la famille et validez par Entrée.

Vous pouvez créer autant de familles que vous le souhaitez. Vous pouvez copier la liste complète des familles d'un type d'outil à un autre. Cela peut être très pratique dans certains cas, par exemple si vous créez une famille par machine.

Affecter un outil à une famille

Tools Families2.png

Dans la page Outil, dans l'onglet Options , le paramètre ‘Famille outil’ permet d'accéder à toutes les familles pour ce type d'outil.

Vous pouvez choisir une famille et enregistrer l'outil.

Recherche et tri des outils

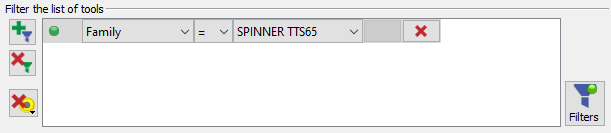

En bas de la fenêtre de la Bibliothèque d'outils, la zone appelée ‘Filtrer la liste des outils’ permet de choisir un outil en utilisant des critères de tri. Vous avez la possibilité de filtrer les outils en utilisant le critère ‘Famille’.

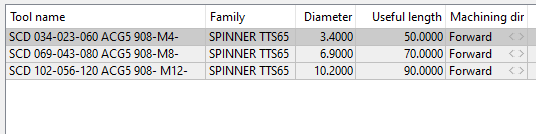

La liste des outils disponibles est réduite aux outils appartenant à la famille choisie.

Tools Families4.png Tools Families3.png
