Présentation
Le but de l'outil de recherche est pour obtenir le diamètre d'outil maximal admissible pour l'usinage d'une poche.

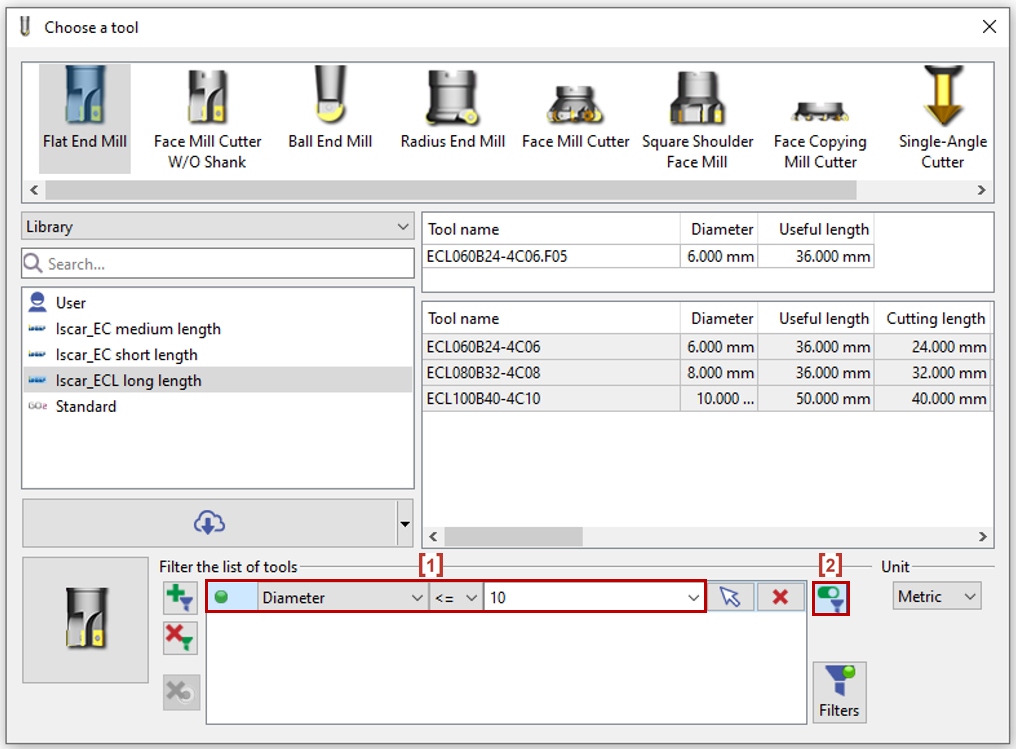

Lorsque vous avez déjà sélectionné une géométrie, certains filtres d'outils sont automatiquement appliqués avec le diamètre d'outil ( [1] on the image below) and sometimes Bottom radius.
Règles d'application
La combinaison de ces 3 calculs donne la valeur pré-sélectionnée :
-
rayon de poche sont vérifiés : le rayon d'outil ne peut excéder cette valeur,
-
les passages entre îles et parois de poche sont calculés et la plus petite valeur est prise en compte,
-
également l'algorithme applique automatiquement une formule mathématique sur le diamètre d'outil qui ne peut être supérieur à la moitié du diamètre inscrit , pour éviter de proposer des outils dont le diamètre est aussi grand que la poche elle-même ! (voir le Cas Spécial ci-dessous).
Annuler l'outil de recherche
2 solutions si vous ne voulez pas la pré-sélection automatique :
-
Désactiver le filtre en cliquant sur [2] ,
-
Ou démarrer la sélection en choisissant l'outil , puis la géométrie.
Cas d'application
Si plusieurs profils sont sélectionnés, les plus petites valeurs sont prises. Voici quelques cas ci-dessous :
|

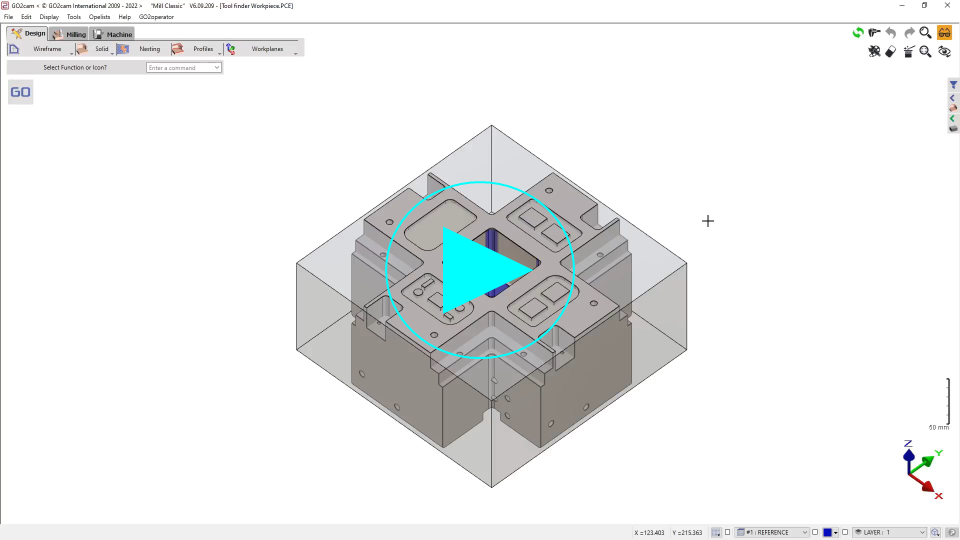

Poche avec différents congés
|

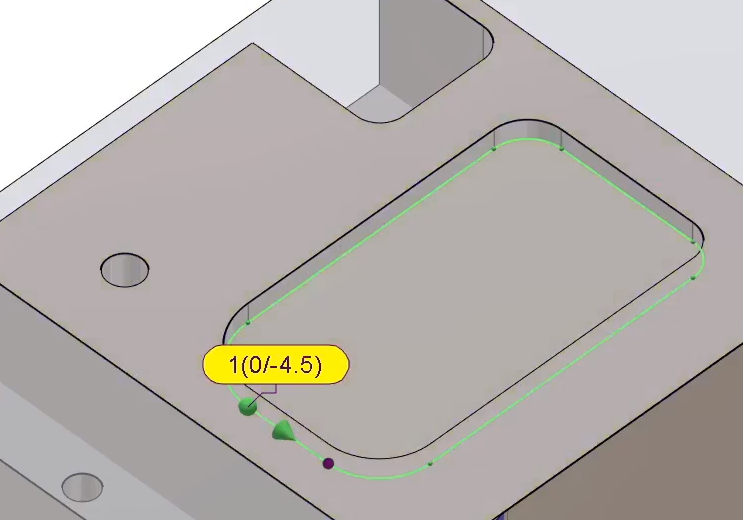

Nous avons une poche avec des congés de différents rayons, le plus petit étant de 6 mm. Par conséquent, l'outil de recherche suggère un outil de diamètre maximal de 12 mm. |
Outil de recherche - Poche avec différents congés
|
|

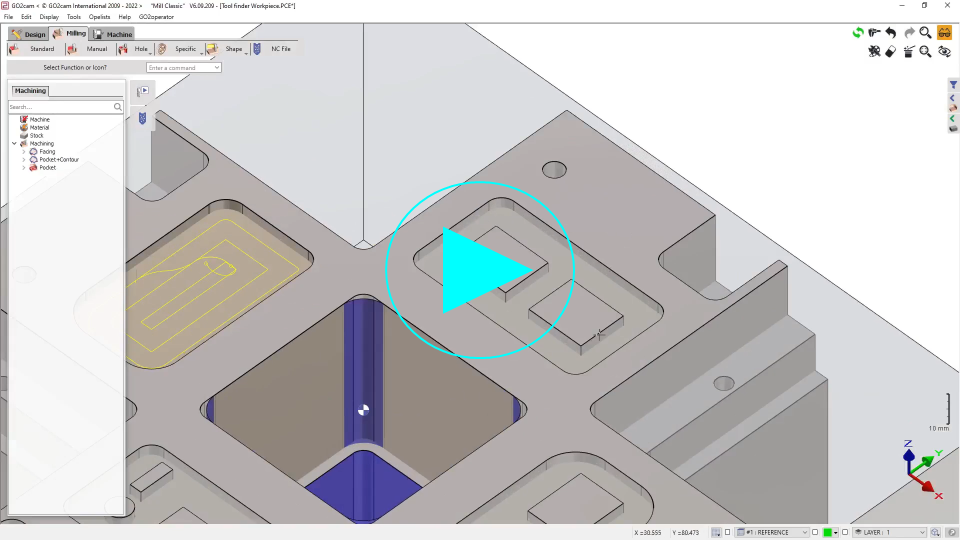

Poche avec 2 îles
|

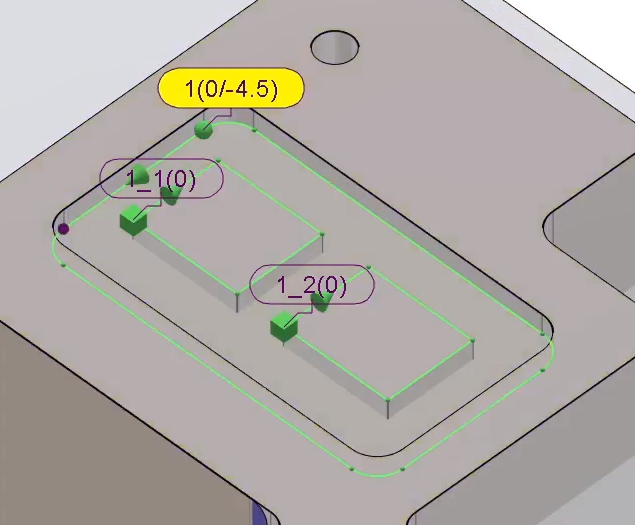

Nous avons une poche avec 2 îles. La distance entre les 2 îles est de 11 mm tandis que la distance entre l'île et les parois est de 10 mm. Par conséquent, l'outil de recherche suggère un outil de 10 mm de diamètre ou moins. |
Outil de recherche - Poche avec 2 îles
|
|
Poche avec 2 îles et différents congés
|

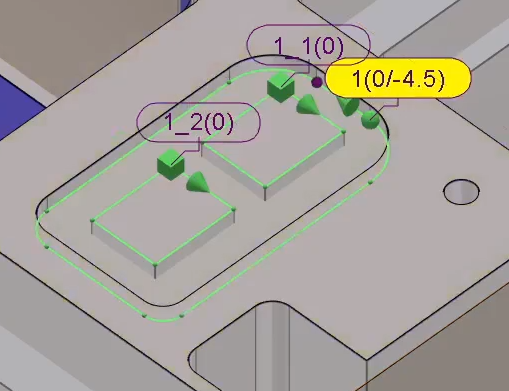

Cette poche a des congés de différents rayons et contient 2 îles. La distance entre les îles et avec les parois est de 10 mm. Cependant, l'espace au niveau des congés de l'île avec les parois est inférieur à 10 mm et l'outil de recherche suggère 9,73 mm. |

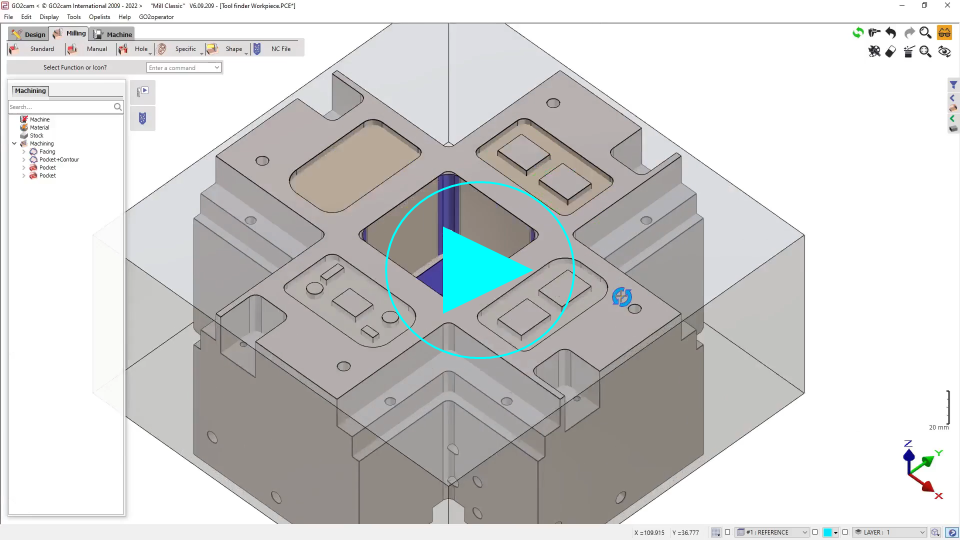

Outil de recherche - Poche avec 2 îles et différents congés
|
|
Poche avec plusieurs îles
|

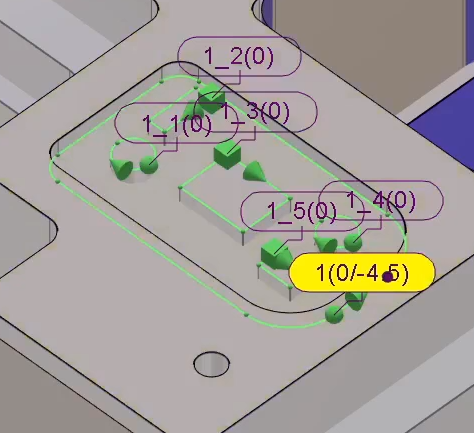

Cette poche a de nombreuses îles et il est difficile de mesurer les espaces entre elles avec contrôle. Cependant, l'outil de recherche peut toujours mesurer et suggérer un diamètre d'outil maximal. |

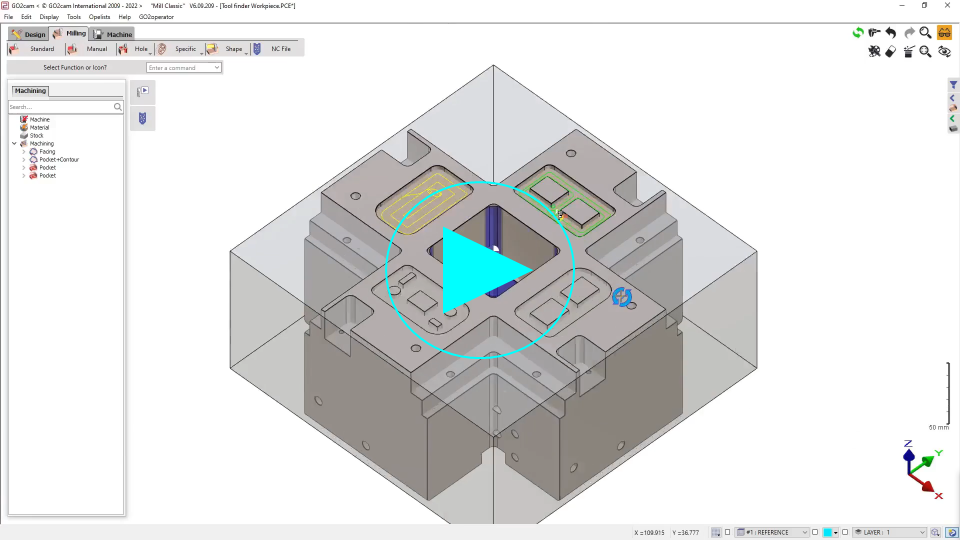

Outil de recherche - Poche avec plusieurs îles
|
|

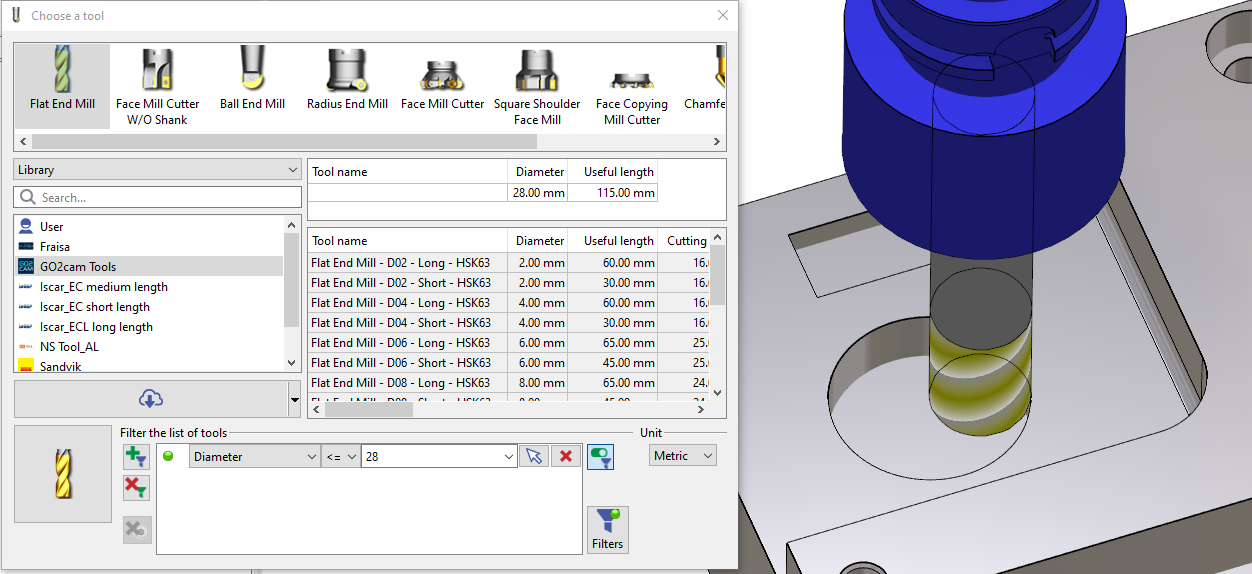

Cas Spécial : Poches Cylindriques Dans ce cas, nous n'appliquons pas le principe de l'outil admissible le plus grand, car il serait de la même taille que la poche ! La formule appliquée consiste à obtenir le diamètre inscrit et à le diviser par 2. |
|
|
