Tables techno se réfèrent à des ensembles prédéfinis de paramètres d'usinage qui aident à optimiser le processus de coupe pour différents matériaux et conditions. Ces tables contiennent des informations telles que :

  • Vitesse de coupe : La vitesse à laquelle le fil coupe le matériau.

  • Vitesse d'avance du fil : La vitesse à laquelle le fil est alimenté dans la machine.

  • Paramètres électriques : Paramètres tels que la tension, le courant et la durée des impulsions.

  • Pression de rinçage : La pression du fluide diélectrique utilisé pour évacuer les débris de matériau.

  • Exigences de finition de surface : Rugosité ou lissage spécifié en fonction de l'application.

Les tables techno simplifient la configuration en permettant aux opérateurs de sélectionner rapidement les paramètres appropriés en fonction du matériau, de l'épaisseur et de la précision requise.

Les tables techno sont directement liées à la machine. Par conséquent, chaque fabricant de machine possède son propre ensemble de tables techno.

Ci-dessous se trouvent les instructions sur la façon d'implémenter les tables techno dans GO2cam.

Création des tables techno

Charger le fichier machine.

La première étape pour pouvoir définir une table techno est de charger ou de créer une machine. L'extension du fichier est .MCE

Définir le matériau.

  • Faites un clic droit dessus et modifiez.

  • Sélectionner le matériau.

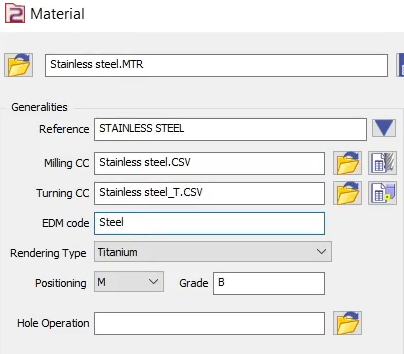

  • Dans le champ code EDM, tapez le nom du matériau, par exemple Acier, pour définir le matériau à utiliser dans la table techno. Appliquez et enregistrez le matériau.

EDM code field - material.PNG

Configuration machine.

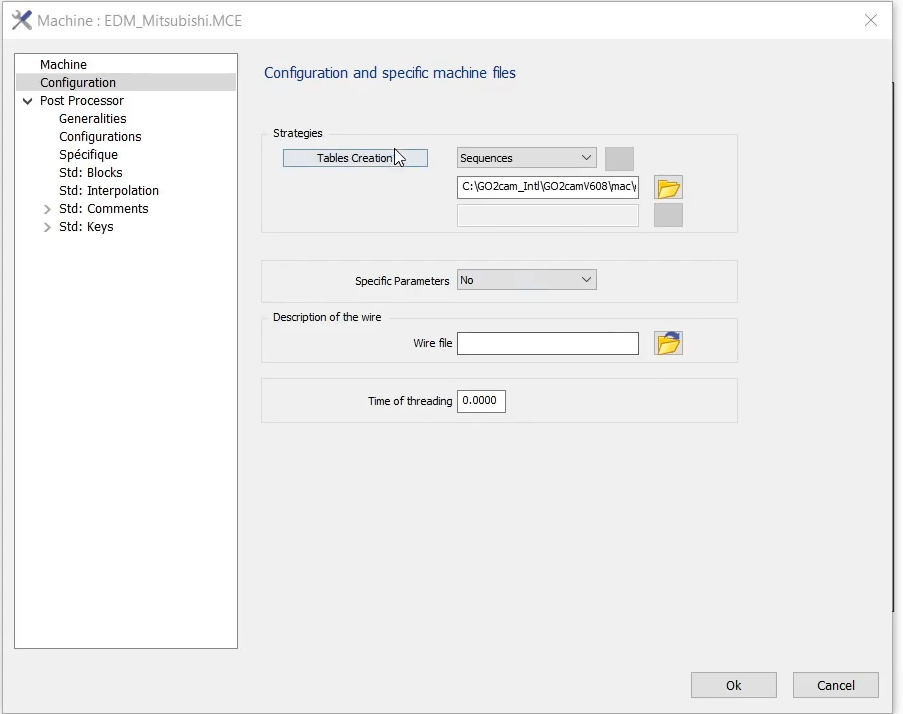

  • Modifiez la machine et naviguez vers la section de configuration.

  • Sélectionnez "Séquences" dans la liste déroulante des stratégies.

  • Définir le répertoire de fichiers où les tables seront enregistrées.

  • Sélectionner le dossier.

  • Cliquez sur le bouton "Création des tables" pour ouvrir une fenêtre de définition des paramètres des tables techno.

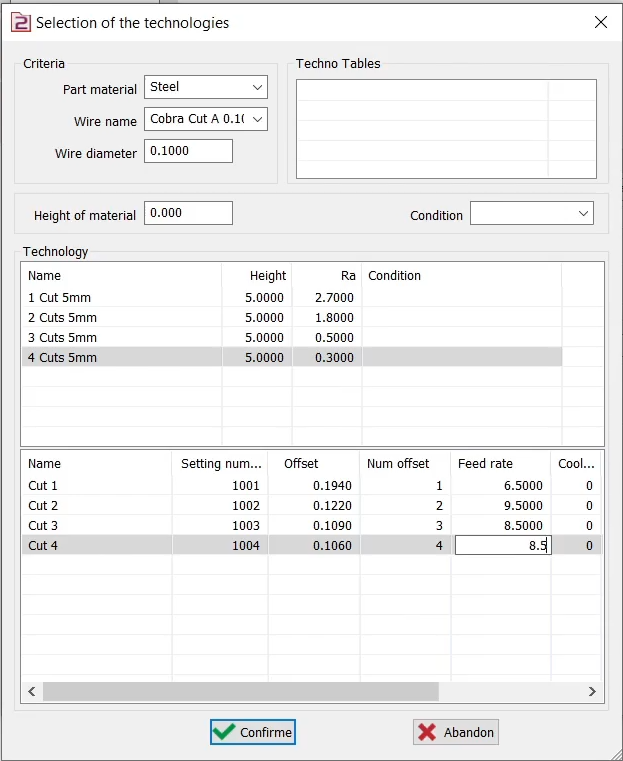

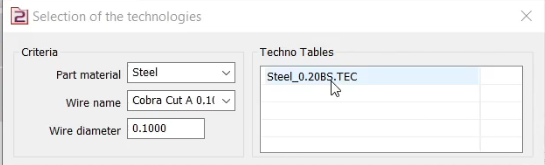

Dans la fenêtre Sélection des technologies :

  • Pour créer une nouvelle table techno, faites un clic droit dans la zone Technologie et sélectionnez Ajouter. Une nouvelle ligne est ajoutée.

  • Prenez référence dans le manuel du fabricant pour insérer le paramètre pertinent. par exemple Mitsubishi. Une table techno pour chaque type de fil, matériau, classe et épaisseur de matériau est fournie.

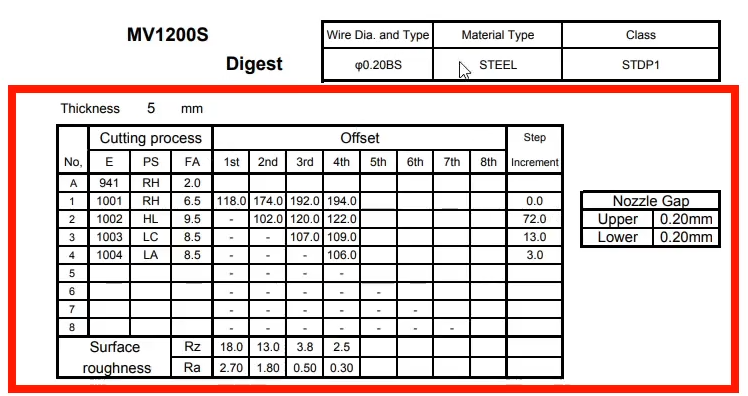

manufacturer table.PNG

  • Le numéro de réglage est défini dans la colonne E, l'avance dans la colonne FA, la valeur de décalage pour chaque nombre de coupes et la valeur de rugosité de surface en bas.

  • Saisissez les paramètres requis en fonction de la table du fabricant.


Le premier espace sous Technologie est pour le réglage des coupes. Le deuxième tableau vers le bas est utilisé pour définir d'autres paramètres pour chaque coupe, tels que le taux d'avance et le décalage.

Une fois toutes les valeurs insérées, confirmez et donnez un nom au fichier.

Ce fichier est maintenant disponible dans le champ Tables Techno.

Répétez le processus pour définir plus de tables techno.


▶️ Vous pouvez trouver un guide détaillé complet sur la création de tables Techno dans cette vidéo.

Creation of techno tables-20240912-095134.png

Utilisation des tables techno

Méthode 1 : Application sur chaque cycle

Accéder à la configuration :

  • Ouvrir le fichier machine.

  • Naviguer vers la section de configuration.

  • Vérifier que le bon répertoire pour les tables Techno est spécifié.

Sélectionner le cycle d'usinage :

  • Développer les options du cycle d'usinage.

  • Double-cliquez sur la stratégie pour l'ouvrir

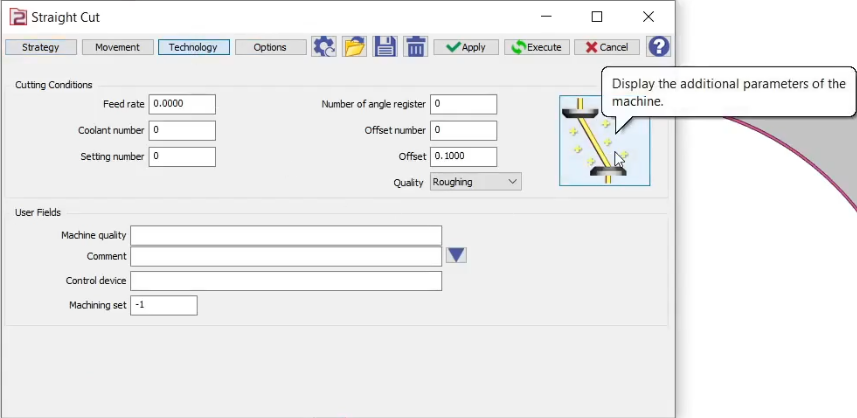

  • Aller à l'onglet technologie.

  • Cliquez sur l'image du fil située sur le côté droit de l'interface


  • Dans la fenêtre suivante, choisissez la table Techno que vous avez créée.

  • Sélectionnez une technologie spécifique dans cette table et confirmez.

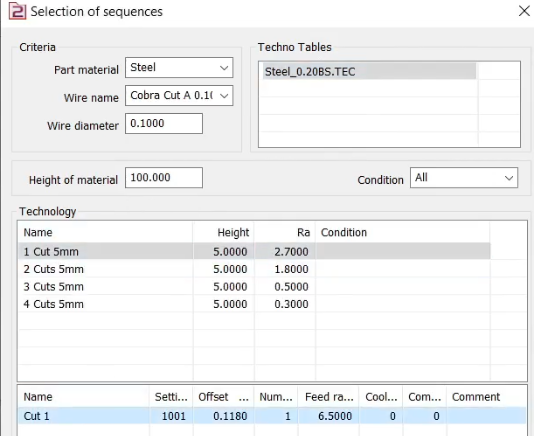

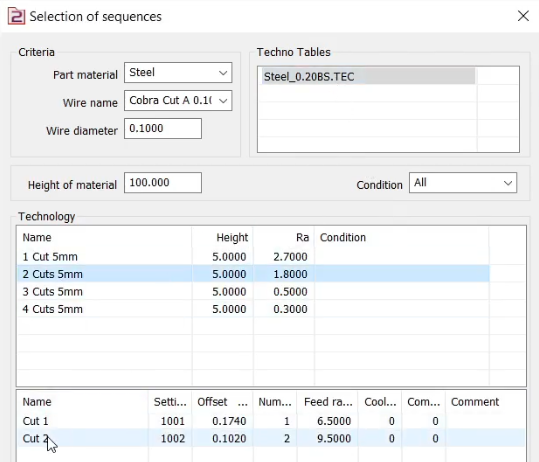

La fenêtre est similaire à la fenêtre 'Sélection des technologies'. Mais elle est utilisée pour appliquer les technologies définies à un cycle et est intitulée 'Sélection des séquences'.

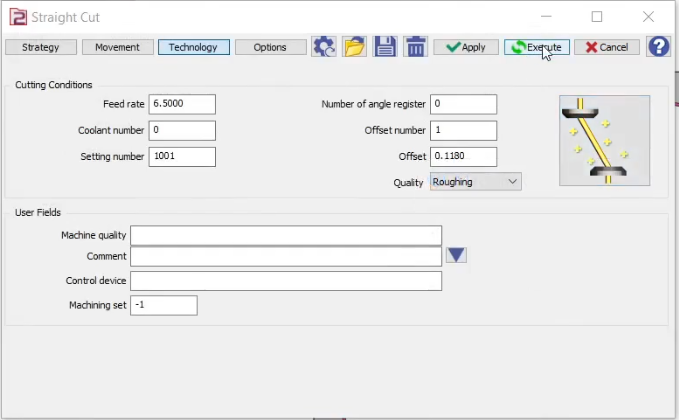

  • Dans la fenêtre Technologie, observez que les conditions de coupe ont été automatiquement mises à jour en fonction de la table Techno sélectionnée.

  • Cliquez sur le bouton "Exécuter" pour valider ces changements et procéder au processus d'usinage.


▶️ Vous pouvez trouver les détails de la 1ère méthode d'utilisation des tables techno dans cette vidéo

1st Method to use Techno tables-20240912-095015.png

Méthode 2 : Application par stratégie

  • Ouvrir le fichier machine.

  • Naviguer vers la section de configuration.

  • Vérifier que le bon répertoire pour les tables Techno est spécifié.

  • Naviguer vers l'onglet Stratégie.

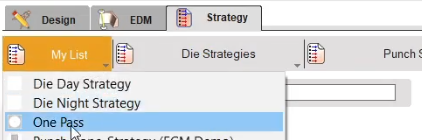

  • Dans la liste disponible, choisissez la stratégie souhaitée (par exemple, Stratégie une passe).


  • Une fenêtre apparaîtra où vous pourrez sélectionner la table Techno que vous avez créée.

  • Sélectionnez la technologie requise et Confirmez.

method 2 warning.PNG

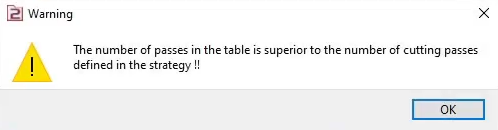

  • Un avertissement peut apparaître si le nombre de passes dans la table techno est supérieur à celui défini dans la stratégie. Cliquez sur OK

  • La fenêtre Stratégie de coupe s'ouvrira. Le nombre de passes de coupe est automatiquement ajusté par GO2cam selon celui de la table techno. D'autres paramètres sont également remplis automatiquement en fonction de la table techno sélectionnée.

  • Valider la Stratégie de Coupe

  • Sélectionner la géométrie sur la pièce.

  • Calculer et valider la stratégie EDM.

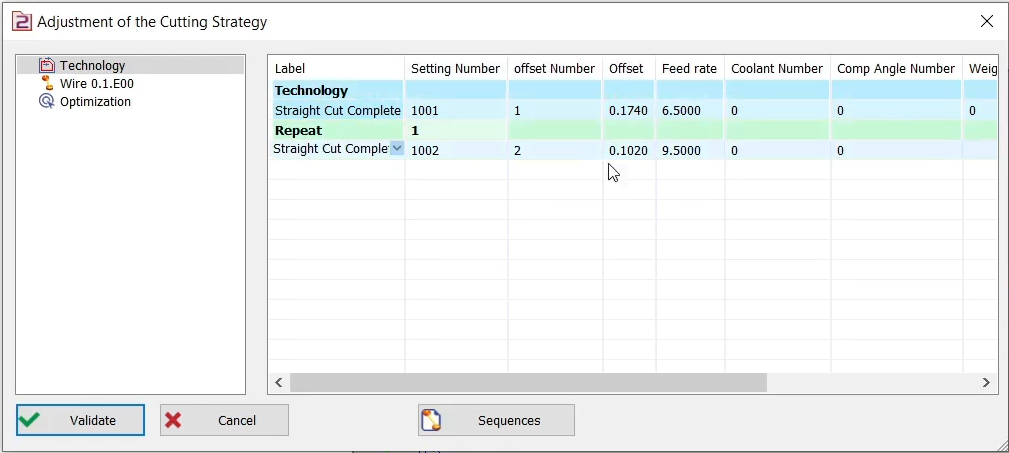

Fenêtre Stratégie de Coupe

Vérifier les Paramètres :

  • Faites un clic droit sur Usinage dans l'arbre d'usinage et ouvrez la liste des opérations.

  • Choisissez "Technologie" dans la liste déroulante.

  • Vérifiez que les paramètres appliqués précédemment dans la Table Techno sont correctement reflétés dans l'opération actuelle.

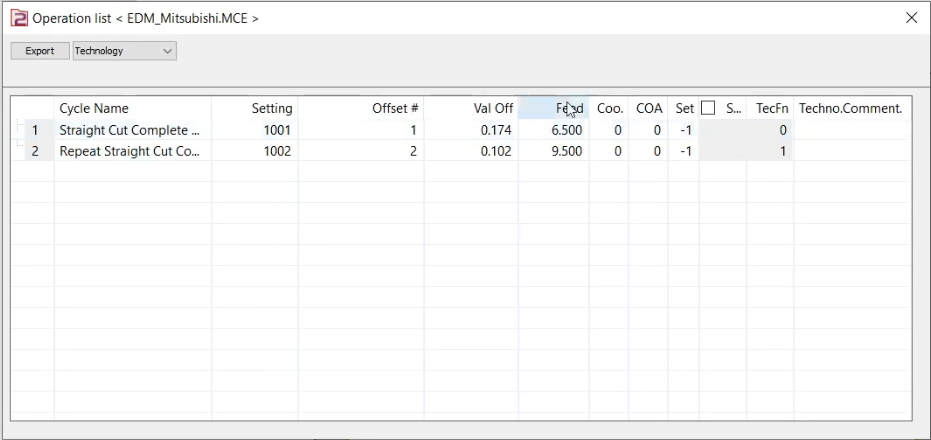

Liste des Opérations

▶️ Vous pouvez trouver les détails de la 2ème méthode d'utilisation des tables techno dans cette vidéo

2nd Method to use techno tables-20240912-095105.png

Tables Techno Fabricant

GO2cam est capable de gérer les tables techno de nombreux fabricants. Le processus pour inclure les paramètres et définir les tables techno dans le logiciel est le même pour tous les fabricants. Voici quelques exemples de fabricants de machines EDM :

  • AgieCharmilles

  • Makino

Vous pouvez télécharger des exemples de tables techno sur la droite.

  • Mitsubishi

Vous pouvez télécharger des exemples de tables techno sur la droite.

  • Sodick, et plus…
