Cycles : Gorge directe, Par niveau, Zig Zag, Type W, Type joint, Finition gorge

Trajet d'outil

Définition

Cette commande sert au calcul du trajet d'outil.

Le trajet d'outil est calculé par GO2cam et prend en compte ou non le rayon de l'outil.
Le menu déroulant propose :


  • Pièce(Centre outil) : GO2cam ne calcule pas le décalage du trajet d'outil. La programmation ISO suit le contour géométrique. Dans le cas où l'outil ne passe pas, GO2cam recalcule un nouveau trajet approprié et gère la collision.

Applicable uniquement pour le Finition gorge cycle

  • Centre outil : GO2cam calcule le décalage du trajet d'outil par rapport au rayon de l'outil.

  • Nez imaginaire : Le point P correspond au point "mesuré" en X et en Z.


  • Pièce(Nez imaginaire) : Le trajet d'outil est calculé sur la pièce et les mouvements rapides du cycle (prise et perte de correction) et inter-cycles peuvent être gérés correctement car nous savons comment l'outil est piloté.

Cette option permet de programmer correctement les opérations d'ébauche et de finition avec le même outil. ( Ebauche trajet d'outil en Nez imaginaire , Finition en Pièce ). Dans une telle situation, il est conseillé de forcer l'option Point P directement dans la page outil afin de ne pas avoir 2 points pilotés différents pour le même outil.

Applicable uniquement pour le Finition gorge cycle

L'outil est montré avec le flanc de coupe vers l'avant.

Points pilotés

Définition

Cette commande vous permet de choisir le type de compensation d'outil.
Le menu déroulant propose :

  • 1 seul point

  • 2 points auto

  • 2 points forcés

1 seul point

1 compensation d'outil est utilisée.

Type de pilotage

Gauche

Centre

Droite

Centre P

Point imaginaire / Centre outil

2 points auto

2 compensations d'outil sont utilisées selon le sens du profil.

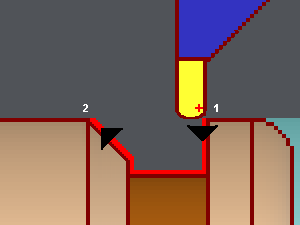

Le point droit est piloté car le profil commence à droite.

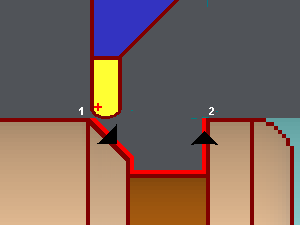

Le point gauche est piloté car le profil commence à gauche.

2 points forcés

2 compensations d'outil sont utilisées, mais vous pouvez choisir le premier point piloté.

Type de pilotage

Gauche

Centre

Droite

Centre P

Point imaginaire / Centre outil

Type de pilotage

Définition

Cette commande sert à définir les points pilotés du trajet d'outil.

Cela dépend du Nombre de points pilotés choisi.

  • Gauche : la compensation est prise en compte à gauche de l'outil (colonnes avec Gauche on the above tables).

  • Centre : la compensation est prise en compte au centre de l'outil (colonnes avec Centre on the above tables).

  • Droite : la compensation est prise en compte à droite de l'outil (colonnes avec Droite on the above tables).
