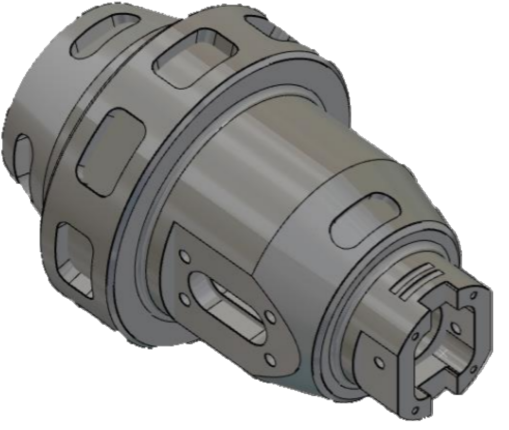

Depuis la V6.11, GO2cam peut détecter features sur des solides pour des pièces de tournage fraisage. La détection fonctionne pour l'environnement de production de :
|
|
Prérequis
Certaines conditions doivent être respectées pour la reconnaissance et l'application des features tournage fraisage :
|
1 . La détection ne fonctionne que s'il y a un plan de révolution.
|

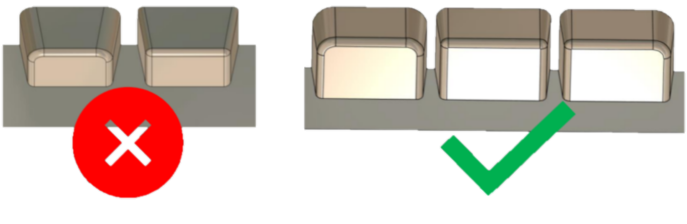

2 . Pour que les poches/îlots soient reconnus, ils doivent avoir un rayon conique. |
|
|
|

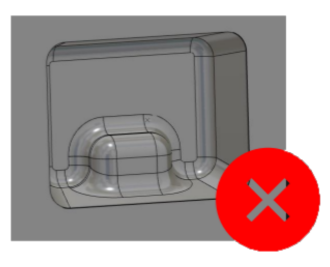

3 . Les formes 3D complexes ne seront pas reconnues. |
|

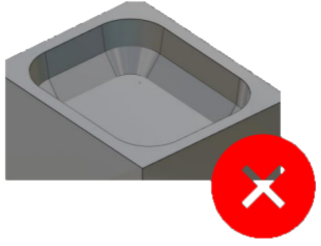

4 . Seules les formes avec un angle de conicité constant sont prises en compte. |
|
|

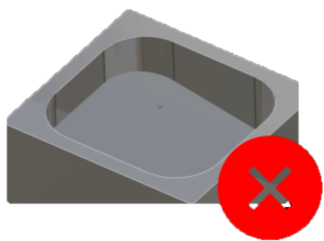

5 . Aucune face de fond inclinée n'est considérée. |
|
|
|
Typologie reconnue
|

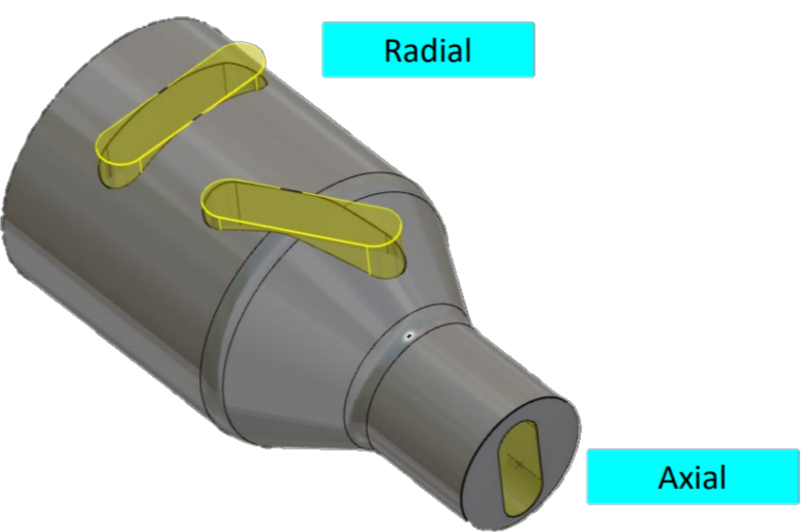

La typologie des features détectés est : poches, poches ouvertes et rainures. Les features détectés pour chacun sont les suivants : |
|
|

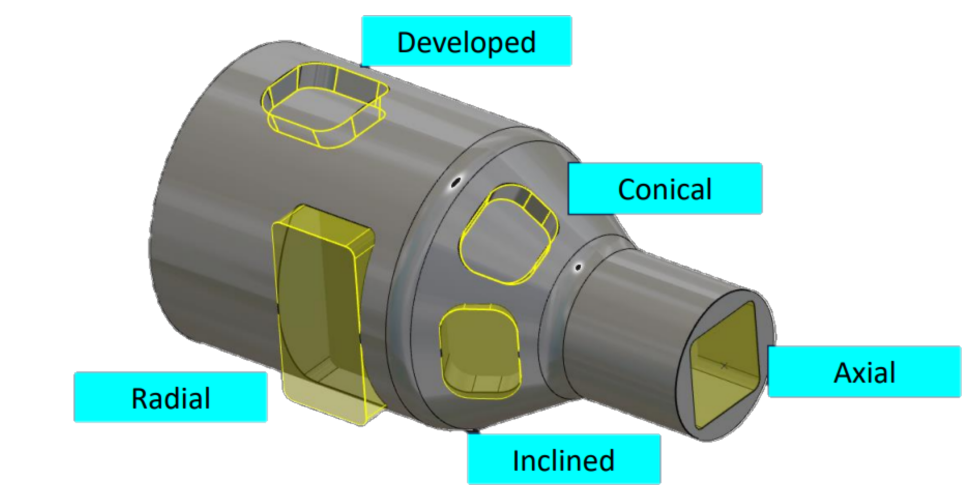

Features poches
|
Features rainures
|
|
Features poches ouvertes

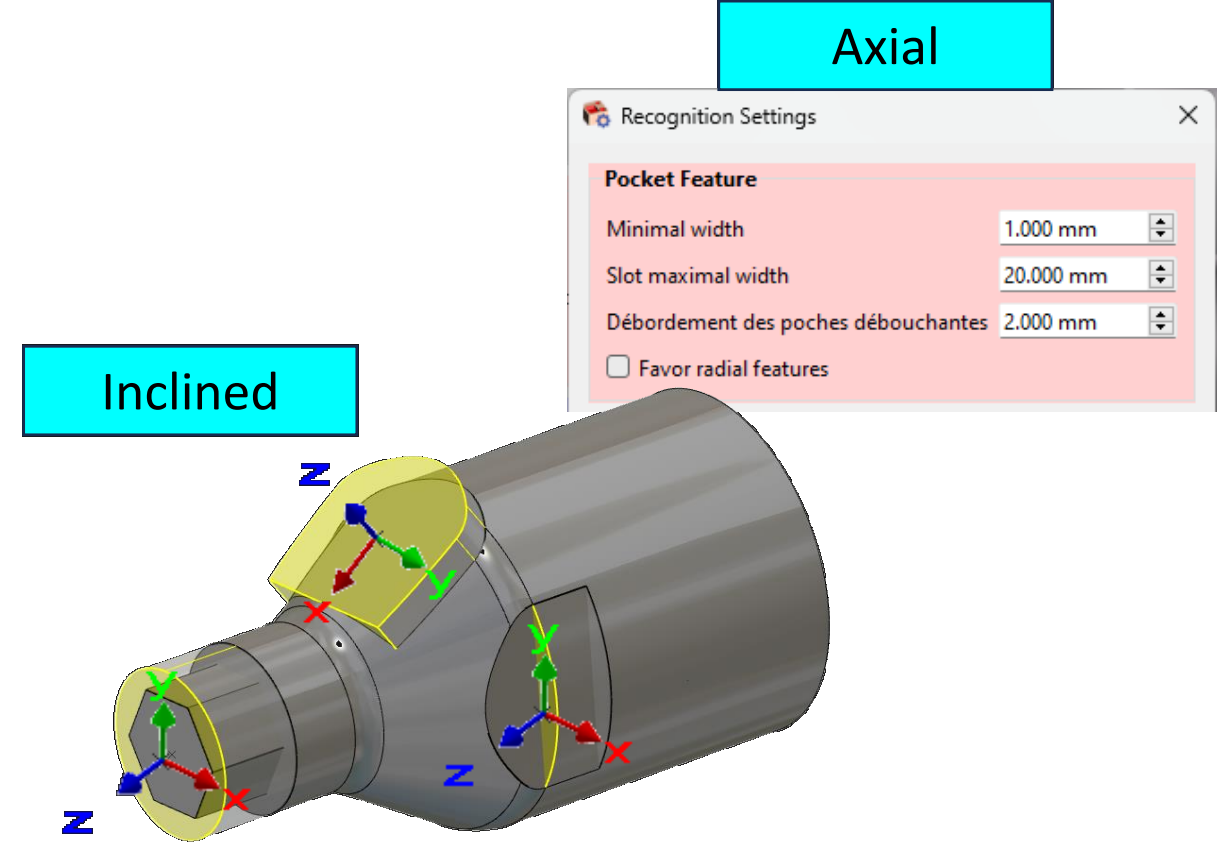

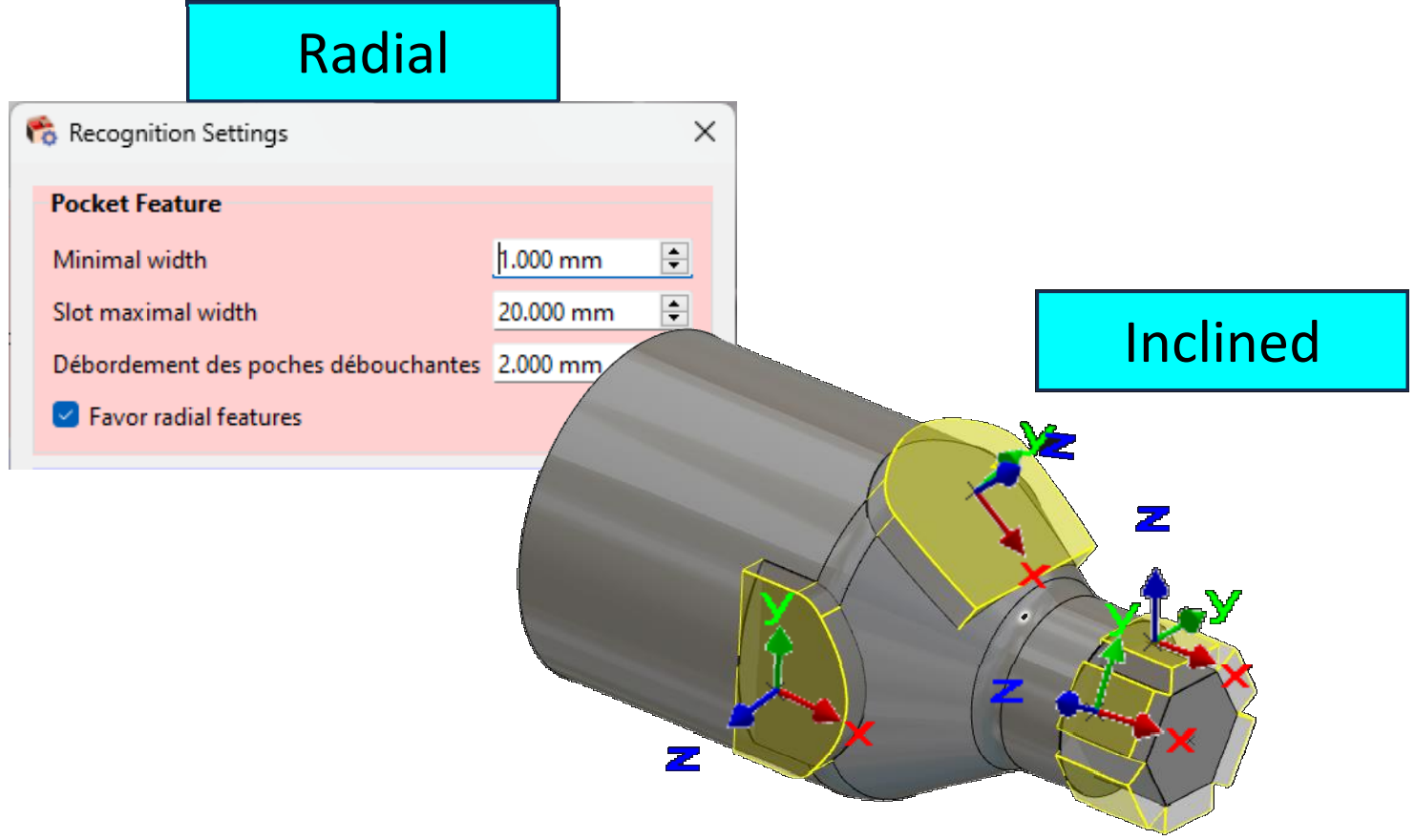

Dans les Paramètres de reconnaissance , vous pouvez choisir de Favoriser les features radiales ou non |
Features poches ouvertes
|
|
Nouvelle possibilité de fermer (localement ou totalement) une feature de poche ouverte La fonction "zone ouverte sur profil" est maintenant également prise en compte pour les features. Cela peut aider à réduire les risques de collision d'outil. Pour fermer un élément de la feature, il suffit de cliquer sur la face correspondante de la feature. Similaire aux profils, vous pouvez changer l'état d'une zone entière au lieu de cliquer élément par élément :
Remarque : Il y a une restriction par rapport aux profils : seuls les éléments qui étaient initialement ouverts dans la feature peuvent être fermés (et rouverts si nécessaire). Si une face ne peut pas être modifiée, elle apparaîtra en rouge au survol. |
|
Processus d'automatisation
|
Le processus d'application de la feature automatique en Tournage Fraisage est similaire à celui du fraisage :
|
||
|

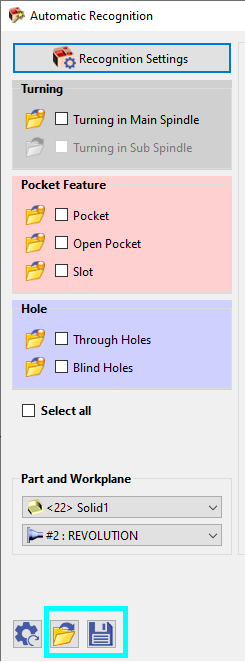

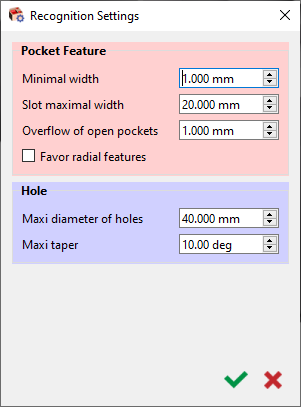

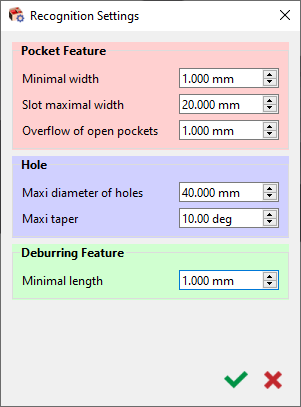

Fenêtre Paramètres de reconnaissance : Cette fenêtre Paramètres de reconnaissance a été ajoutée depuis la V6.11. Elle permet de définir certaines valeurs de paramètres préliminaires pour la reconnaissance des Features poches et Trous . Un autre aspect intéressant est que l'on peut maintenant définir un débordement pour les poches débouchantes , assurant que la profondeur de la poche soit entièrement usinée. Pour le fraisage, une longueur minimale peut être définie sur laquelle l'ébavurage sera appliqué. |
|
|
|
Toutes les fonctions de programmation automatique ont été regroupées dans une seule fenêtre. Tournage : application of an automatic turning opelist for turning operations based on recognized parameters, adapting to main or secondary spindle as per plane selection (revolution or rework/return plane). Il est obligatoire d'avoir une typologie prédéfinie lors du processus de création de l'opelist automatique pour qu'elle puisse être appliquée sur les features. Le choix par défaut se fait sur la première opelist compatible trouvée dans le dossier ! Grisé si le cycle existe dans l'arbre d'usinage. La liste des opelists / opelists automatiques accessibles via l'icône dossier est basée sur la typologie correcte définie. Feature poche : application of milling cycles based on the preselected opelist (orange bubble on folder icon) or manually selected opelist (green bubble on folder icon). Trou : possibilité de choisir une bibliothèque de modèles de trous (standard ou utilisateur). La reconnaissance attribuera ensuite le premier modèle compatible trouvé dans la bibliothèque sélectionnée aux trous reconnus. Uniquement si le pack HMF est présent ! Vous pouvez également maintenant enregistrer les paramètres de configuration sélectionnés et les charger pour les appliquer sur une autre pièce. Contour mode pour Profil Sélectionné a été ajouté dans la stratégie de rainurage pour permettre l'usinage des rainures en une seule passe au centre avec un diamètre d'outil similaire au diamètre de la rainure. |
|
|
|
D'autres améliorations ont également été ajoutées depuis la V6.11 :
|
La vidéo ci-dessous montre les améliorations apportées aux features d'usinage dans la V6.11.
|
|
|
|
|
