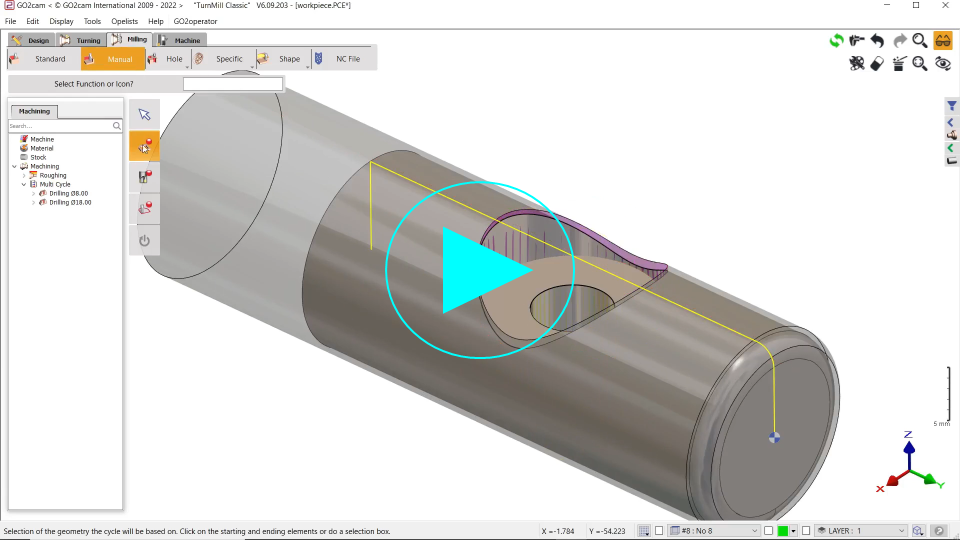

Cette page montre l'utilisation d'un cycle d'usinage avec un Z évolutif. Dans cet exemple, l'accent est mis sur un cycle de chanfreinage.
Ce guide est également applicable à toutes les opérations du menu Manuel.
|
Dans un premier temps, assurez-vous que la pièce est dans le plan Z. Allez dans le menu Manuel et cliquez sur Sélection de géométrie . Sélectionnez le Chemin d'arêtes mode, car la géométrie est constituée de solides. |
|
|

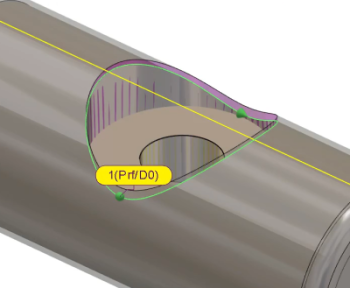

Sélectionnez le profil dans la direction indiquée. Pour déterminer l'altitude, cliquez sur 'Z haut' puis cliquez sur le fond.
|
|
|

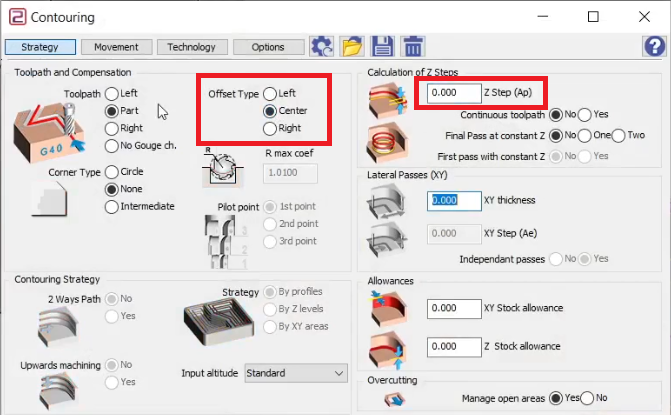

Pour le outil , choisissez une fraise hémisphérique D04 Long. Et pour le cycle d'usinage , choisissez Contournage. Dans la page stratégie, choisissez 'Centre' dans le 'Type de décalage' et réglez 0 mm pour le Pas en Z (Ap). |
|
|

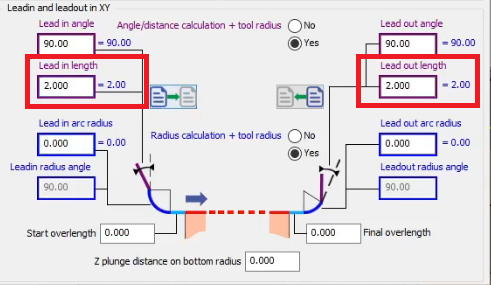

Réglez la longueur d'entrée et de sortie à 2 mm puis calculez le cycle. |
|
|

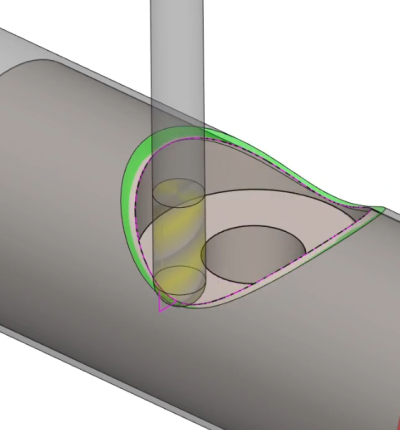

Simulez et observez l'outil usiner le profil avec des valeurs variables en Z. |
|
|
|
