Présentation

Création de la face de coupe de l'outil.

Cette fonction est la première phase de la création de l'outil dont vous avez besoin pour usiner.

Elle permet de calculer le bon profil de l'outil. Il vous suffit de montrer la forme finale de la pièce et de donner un angle de coupe , la face de coupe de l'outil est calculée automatiquement.

La deuxième phase (Création de l'outil complet) définit l'angle de dépouille latérale et le positionnement de l'outil et crée la géométrie utile à l'usinage 4 axes.

Pour créer la face de coupe de l'outil

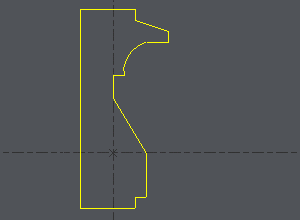

Premièrement, vous devez dessiner la forme finale à obtenir.

Il y a quelques règles très précises à respecter lors de son dessin :

  • la géométrie doit être fermée .

  • le diamètre le plus petit est dessiné sur l' axe Y .

  • GO2cam crée automatiquement des surlongueurs sur les extrémités du profil à usiner, il est donc préférable pour le calcul de dessiner quelques segments verticaux d'abord à chaque extrémité.

Toutes ces règles sont strictement respectées sur notre exemple.

Remplir la zone de dialogue :

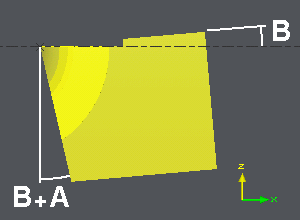

Les 2 paramètres les plus importants sont mis en évidence par les lettres A et B sur les images ci dessous.

A est l' angle de dépouille de face , et B est l' angle de coupe . Il y a une révolution automatique qui positionne la face de coupe sur l'axe X, comme montré dans l'exemple.

Cliquer sur le profil, cliquer Profil OK pour valider.

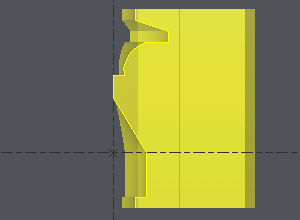

GO2cam ne garde que la géométrie utile et crée une 'image' de l'outil. Vous devez maintenant passer à l'étape suivante : Création de l'outil complet.
