Cycle : Poche balayage, Balayage ébauche
|
|
Définition
|
Angle automatique permet d'obtenir le meilleur angle de balayage en fonction de la forme. |
|
Il y a deux façons de définir l'angle :
a. Sélection automatique
b. Sélection manuelle
a. Sélection automatique
Un grand avantage de ce cycle est de permettre la programmation de 2 directions différentes durant le même cycle.
Pour cela, mettez Angle automatique à Oui.
|

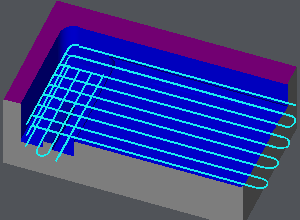

Le angle le plus efficace est calculé par GO2cam. Dans l'exemple suivant, on peut observer que deux directions sont programmées. |
|
b. Sélection manuelle
Pour cela, mettez Angle automatique à Non, puis deux options sont données :
-
valeur numérique en entrant un valeur d'angle manuellement,
-
manuellement en donnant l'angle par en cliquant sur deux points .
Valeur numérique
Entrez une valeur dans le champ, elle est donnée par rapport à l'axe X dans la valeur absolue selon le cercle trigonométrique.
Exemples :
|

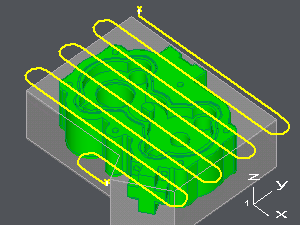

Entrez 0 pour avoir un trajet horizontal : |

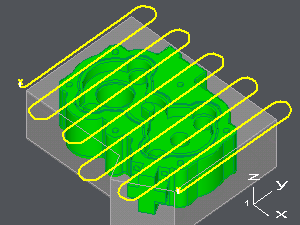

Entrez 90 pour avoir un trajet vertical : |
|
|
Manuellement
a. Clic gauche sur :sweep_angle:
b. Clic gauche sur deux points dont l'orientation donne le sens d'usinage.
Les points sélectionnés peuvent être des points, des extrémités, des intersections d'entités ou des coins d'une pièce solide.
|

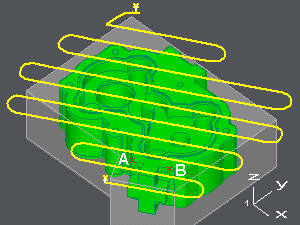

Dans l'exemple, les points sélectionnés sont Un et B sur le solide. |
|
Résumé
|
Angle Auto= OUI |
Angle Auto= NON , Angle= 0° |
Angle donné par deux points |
|
|
|
|
|
