Vous pouvez ouvrir un menu étendu en cliquant sur le bouton Archive : vous y trouverez d'anciens cycles d'usinage 5 axes. Ils sont toujours disponibles pour assurer la compatibilité avec les projets des utilisateurs.
Dans certains cas rares, cela peut aussi fournir de meilleurs résultats de manière plus simple et plus rapide que les opérations 5 axes standard.
Voici la liste des cycles disponibles :
|
5X roulant Comparé à l'opération 5 axes roulant auto, ce cycle ne bénéficie pas de l'automatisation du parcours outil : vous devez définir manuellement les surfaces et la ligne de pied et les paramètres d'optimisation ne sont pas disponibles. Mais les réglages sont plus simples et rapides. |
|
|
5X cavité Cette opération est un cycle de finition dédié aux zones de poche. Pendant l'usinage, l'axe outil est aligné sur une courbe de basculement , l'orientation de l'axe outil est la plus courte distance entre la surface et la courbe de basculement. La géométrie obligatoire à sélectionner est constituée des faces à usiner et d'une courbe de basculement. Pas de gestion des collisions pour ce cycle ! Veuillez utiliser 5X cavité collision |
|
|
5X cavité collision Même opération qu'avant mais temps de calcul plus long pour la gestion des collisions ! |
|
|

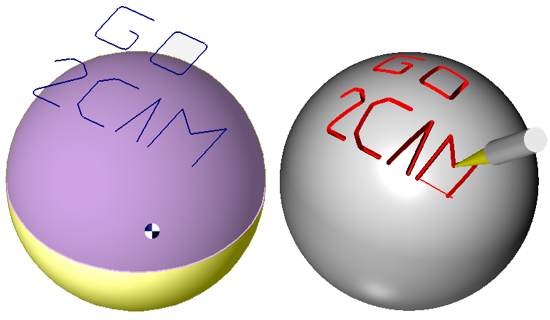

5X projection Ce cycle génère un parcours outil unique le long d'une courbe. La courbe peut être exactement sur la surface. La courbe peut aussi être située à une distance au dessus de la surface. La géométrie obligatoire à sélectionner est constituée des faces à usiner et d'une courbe de projection. |
|
|
5X électrode Cycle spécial pour programmer l'usinage d'électrode |
|
|

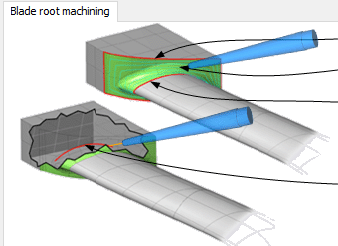

5X pale Le but de cette opération est d'usiner le congé de pied d'un modèle de pale. |
|
|
5X Turbine Ebauche / Moyeu / Finition Usinage de turbines en combinant plusieurs opérations les unes après les autres :
Le cycle optionnel appelé 5X multi aubes est plus récent et est aussi beaucoup plus puissant et efficace pour ce type d'usinage : Cliquez ici pour plus d'informations. |
|
