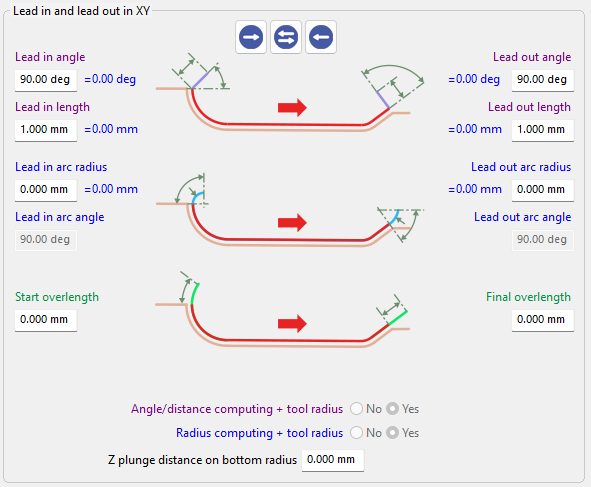

Calcul angle/distance + rayon d'outil

Ce paramètre définit si le rayon de l'outil est pris en compte lors du calcul des angles et longueurs d'entrée et de sortie.

• Oui – Le rayon de l'outil est inclus dans le calcul. Le système ajuste automatiquement les valeurs résultantes pour que le trajet reflète le mouvement réel du centre outil avec compensation appliquée.

• Non – Le rayon de l'outil n'est pas pris en compte. Les valeurs saisies sont appliquées directement, sans ajustement.

Calcul rayon + rayon d'outil

Ce paramètre définit si le rayon de l'outil est pris en compte lors du calcul des rayons d'arc d'entrée et de sortie.

• Oui – Le rayon de l'arc est ajusté pour inclure le rayon de l'outil, assurant un trajet tangentiel correct.

• Non – Le rayon de l'arc est utilisé tel qu'entré, sans tenir compte du rayon de l'outil.

En passant de Oui à Non, la valeur totale calculée est automatiquement mise à jour. La valeur mise à jour s'affiche sous le champ de saisie, permettant la comparaison entre la valeur entrée et le résultat calculé.

L'activation du calcul avec le rayon de l'outil permet :

• une application précise de la compensation de diamètre d'outil (G41/G42)

• des mouvements d'entrée et de sortie tangentiels corrects

• la cohérence entre les paramètres programmés et le résultat usiné réel
