Cycle : Usinage arrière, Interpolation

Définition

Trois références principales doivent être définies :

  • altitude face supérieure

  • altitude arrière

  • profondeur d'usinage arrière

Il est aussi possible de programmer la même usinage sur la face supérieure que sur la face arrière (lamage ou alésage). Dans ce cas, une quatrième option est nécessaire.

Cas général

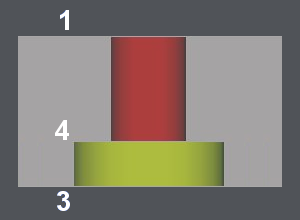

Ces options sont expliquées avec l'exemple suivant : une opération de lamage sur la face arrière.

1: Altitude / Référence

Altitude de départ d'usinage :

  • Entité : altitude de l'entité, trou ou cercle.

  • Brut : sûr quelle que soit la forme du brut.

2 : Profondeur / Référence n'est pas disponible

3 : Altitude arrière / Référence

Altitude de la face arrière :

  • Entité : valeur dans l'entité, trou ou cercle.

  • Brut : sûr quelle que soit la forme du brut.

4 : Profondeur arrière / Référence :

  • Entité : altitude du cercle ou valeur lue dans le trou.

  • Brut : sûr quelle que soit la forme du brut.

  • Manuelle / Entité : entrer la valeur dans Profondeur arrière , elle sera relative à la valeur de l'entité.

  • Manuelle / Brut : entrer la valeur dans Profondeur arrière , elle sera relative au brut.

Cycle : Usinage arrière

Cas particulier pour l'usinage arrière

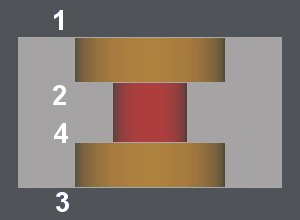

Ces options sont expliquées avec l'exemple suivant : une opération de lamage sur la face arrière, et la même opération sur la face supérieure.

Premièrement régler l'option Usinage du haut avant de plonger sur Oui.

1: Altitude / Référence

Altitude de départ d'usinage :

  • Brut : sûr quelle que soit la forme du brut.

  • Entité : valeur dans l'entité, trou ou cercle.

2 : Profondeur / Référence

  • Entité : valeur contenue dans l'élément, ok pour le trou, pas possible si l'élément est un cercle.

  • Brut : valeur du brut, rare.

  • Manuelle / Entité : entrer la valeur dans Profondeur arrière , elle sera relative à la position de l'entité.

  • Manuelle / Brut : entrer la valeur dans Profondeur arrière , elle sera relative à la valeur du brut.

3 : Altitude arrière / Référence

Altitude de la face arrière :

  • Entité : valeur dans l'entité, trou ou cercle.

  • Brut : sûr quelle que soit la forme du brut.

4 : Profondeur arrière / Référence :

  • Entité : altitude du cercle ou valeur lue dans le trou.

  • Brut : sûr quelle que soit la forme du brut.

  • Manuelle / Entité : entrer la valeur dans Profondeur arrière , elle sera relative à l'entité.

  • Manuelle / Brut : entrer la valeur dans Profondeur arrière , elle sera relative au brut.

Tempo finale

C'est le délai en fin d'usinage, en secondes.
