La fonction principale des commandes est d'ajouter un Fichier GO2cam ou un fichier CAO sur le fichier PCE courant. Le but principal est d'ajouter de la géométrie ou d'importer une forme de brut.

Fichier GO2cam

Cette commande permet d'importer un fichier .PCE (fichier GO2cam) sur le fichier PCE courant. Comportement :

• la géométrie est ajoutée, vous devez choisir où la positionner sur la pièce courante,

• l'usinage peut être récupéré si vous répondez 'Oui' à la question correspondante,

• le brut n'est jamais pris, nous gardons toujours le brut de la pièce courante.

fichier CAO

Cette commande permet d'importer un fichier CAO compatible sur le fichier PCE courant. Le fichier est ouvert avec les interfaces standards CAO. Il n'y a pas de positionnement automatique, vous devrez le faire une fois la pièce importée.

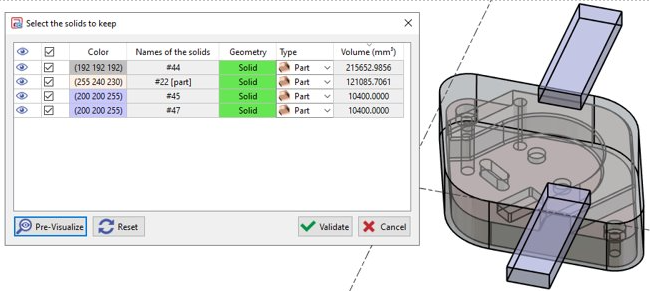

Cette commande permet d'accéder au tableau d'affectation des solides, où vous décidez si un solide est la pièce à usiner, le brut, un élément de posage ou autre chose. Ce tableau est généralement accessible lors de l'import d'un ensemble de solides.

Cette commande, située dans le menu Fichier/Ajouter peut être utile :

• si vous avez annulé l'import automatique et que vous voulez revenir à l'étape d'affectation

• Si vous concevez la pièce, et que vous concevez ou ajoutez le brut (en solide) et d'autres éléments tels que des brides (toujours en solide), une fois tout à l'écran vous pouvez appeler le tableau pour affecter leur typologie à chacun d'eux

Vous pouvez regarder une vidéo montrant l'utilisation de l'Affectation des solides :
