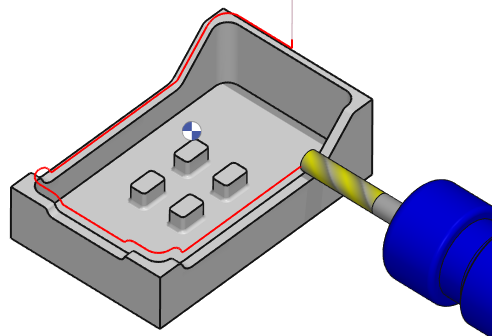

Cette opération 5 axes en roulant s'applique sur un seul profil. Dans la page stratégie, vous devez définir le côté du trajet d'outil par rapport à la face du solide.

Rappel technique sur EN ROULANT la coupe : Avance de détalonnage axial de paroi .

L'objectif est de produire la surface cible avec une seule coupe , en utilisant la longueur totale de coupe de l'outil . La motivation est :

  • une meilleure qualité de finition de surface (sans retouche manuelle),

  • un temps de cycle de finition plus court,

  • un accès complet aux zones d'usinage grâce à l'orientation vectorielle simultanée 5 axes,

  • des conditions de coupe constantes (augmentation du débit matière, force de coupe constante (faible)).

Points clés

  • Un solide est nécessaire ; sélectionner le filaire ou les arêtes correspondant au profil de fond à usiner.

  • Une géométrie 2D peut être utilisée : vous pouvez les créer avec la fonction Arêtes. Vous pouvez aussi cliquer directement sur les arêtes du solide.

  • Le cycle permet aussi de définir le décalage du trajet d'outil selon le besoin. (Gauche ou droite)

Paramètres de Stratégie

Zone de dialogue

Paramètres

Stratégie de trajet

Décalage de trajet

Surépaisseurs

Surépaisseur Z

Surépaisseur normale

Paramètres de mouvement

Zone de dialogue

Paramètres

Approche et retrait Z

Alt. plan garde.

Distance sécurité

Approche et retrait XY

Distance entrée

Distance sortie

Stratégie d'engagement

Stratégie de dégagement

Paramètres de Technologie

Zone de dialogue

Paramètres

Conditions de coupe

Qualité

Vitesse de coupe

Avance par dent

Sens rotation

Vitesse rotation

Avance

Numéro de gamme

Avance plongée

Arrosage spécifique

Numéro d'arrosage

Numérotation des outils

Numéro d'outil

Numéro spécifique

Numéro correcteur longueur

N° correcteur diamètre

Champs utilisateurs

Commentaire

Moyen de contrôle

Set de fraisage

Paramètres d'options

Zone de dialogue

Paramètres

Comportement sur les brides et composants

Gestion des collisions

Offset XY

Zone de sécurité

Offset Z

Calcul des courbes

Tolérance courbe

Découpe courbe
