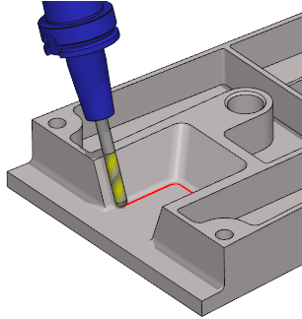

Opération 5 axes simultanés réalisée avec le flanc de l'outil. Elle est utilisée pour l'usinage de pièces fluides pour les turbomoteurs ou pièces aéronautiques, comme les éléments intégraux. Elle produit la surface cible en une seule passe, en utilisant toute la longueur de flûte de l'outil.

Ce cycle offre des stratégies automatiques puissantes par rapport à l'opération de roulant manuel.

Points clés

  • La géométrie d'entrée est une courbe supérieure et inférieure

  • Différents types de sélection de géométrie : surfaces roulantes, surfaces de fond, ou lignes d'inclinaison, ou courbes supérieure et inférieure.

  • Le flanc d'usinage peut être détecté automatiquement

  • plusieurs stratégies de synchronisation des parcours outils

Rappel technique sur ROULANT la coupe : Avance de détalonnage axial sur flanc .

L'objectif est de produire la surface cible avec une seule passe , en utilisant la longueur de flûte entière de l'outil . La motivation est :

  • une meilleure qualité de finition de surface (sans retouche manuelle),

  • un temps de cycle de finition plus court,

  • un accès complet aux zones d'usinage grâce à l'orientation vectorielle simultanée 5 axes,

  • des conditions de coupe constantes (augmentation de l'enlèvement de matière, force de coupe constante (faible)).

▶️ Vous pouvez regarder une vidéo où ce cycle est utilisé :

https://vimeo.com/850444783?share=copy
