Öffnen Sie ABUTMENT im STL-Format und wenden Sie automatisch Werkzeugwege an.
Wir teilen das ABUTMENT in 3 Arbeitsbereiche auf:
|

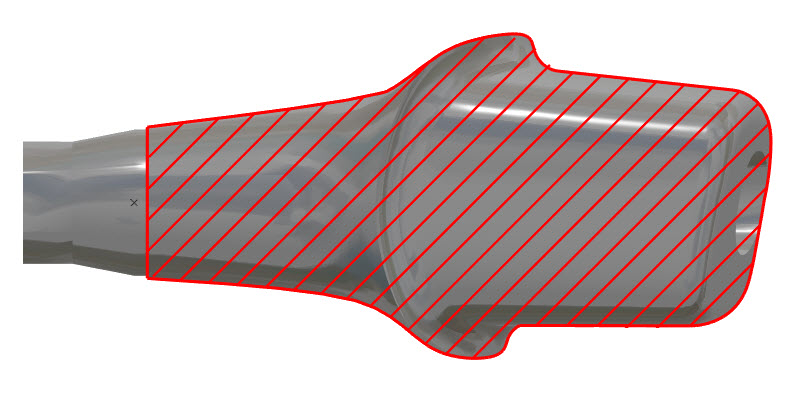

“ Benutzerdefinierter Bereich ”
|

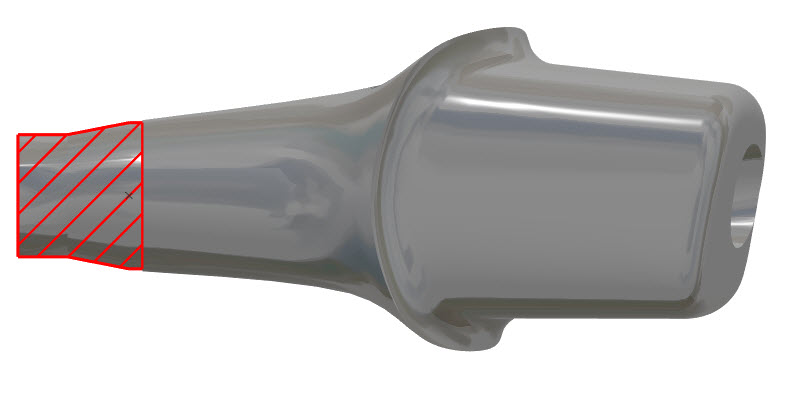

“ Konnektorbereich ”
|

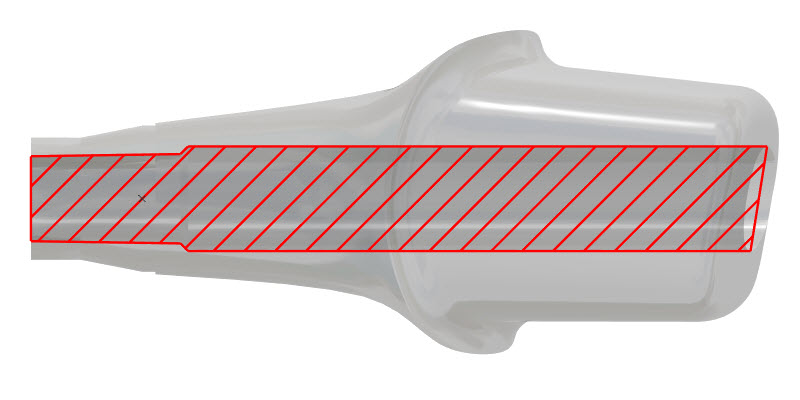

“ Bohrungsbereich ”
|
|
Zu bearbeiten Benutzerdefinierter Bereich Auf dem Abutment verwenden wir die folgenden Werkzeuge Drehwerkzeug (Werkzeug-Nr. 2) für das Schruppen der Drehung: Kugelfräser D03 (Werkzeug-Nr. 5) in radialer Richtung für das Frässchruppen Kugelfräser D01.5 (Werkzeug-Nr. 3) in radialer Richtung für die Restbearbeitung (Halbschruppen) Kugelfräser D01.5 (Werkzeug-Nr. 3) in radialer Richtung zur Oberflächenschlichtung in 4 Achsen Kugelfräser D02 (Werkzeug-Nr. 6) in axialer Richtung zur Schlichtung der Okklusionsfläche
|
Zu bearbeiten Konnektorbereich , verwenden wir die folgenden Werkzeuge Rückwärtsdrehwerkzeug (Werkzeug-Nr. 3) für das Schruppen der Drehung des Konnektorbereichs Schaftfräser D04 (Werkzeug-Nr. 4) für das Sechskantprofil des Konnektorbereichs Abstechwerkzeug (Werkzeug-Nr. 1) zum Abtrennen des Werkstücks vom Ende des Konnektorbereichs |
Zu bearbeiten Bohrungsbereich , verwenden wir die folgenden Werkzeuge Anbohrer D4 (Werkzeug-Nr. 7) zum Anbohren vor dem Bohren der Bohrung Bohrwerkzeug (Werkzeug-Nr. 8 9 10) zum Bohren der Bohrung |
Hinweis:
G-Code für Bohrungen und Konnektor wird nicht vom CAM verwaltet.
Bohrungen und Konnektor werden verwaltet von Unterprogramm.
Werkzeugweg für Bohrungen und Konnektor sind immer gleich, je nach Anbieter
Im NC-Code haben wir „neuer REFERENZPUNKT“ hier ist die verwendete Variable #100
Aktuelle Maschine in Produktion:
Star – SB-20R Typ G
Star - SR 20 JII Typ B
Ausstehende Maschine
Citizen L20
Chiron FZ08MT
