Zyklus : Finish Contour, Contouring, Chamfering
Definition
|
This option is used to control the finish of outside angles by adding:
|
|
Einstellungen
|

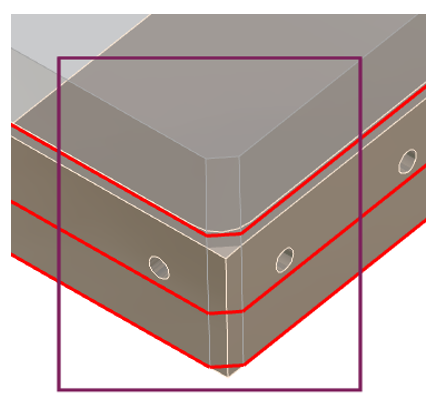

Der Werkzeugweg kann mit Radien oder Fasen an den Teilecken programmiert werden. Der Zweck ist es, scharfe Kanten durch glatte Winkel vermeiden . Durch Anwendung dieser Option ist es nicht notwendig, die Geometrie selbst zu modifizieren. Es wäre eine längere Arbeit, alle Ecken oder eine Auswahl von Ecken zu modifizieren. Und um die Winkel nicht zu schneiden, muss nur die Schaltfläche angeklickt werden, um Nein und den Werkzeugweg neu zu berechnen. |
|
|
Hier ist der Zweck umgekehrt: die geraden Winkel sollen so genau wie möglich sein. Dazu kann ein Werkzeugweg definiert werden, der Schleifen erzeugt, die aus der Ecke heraus und wieder hineingehen, um die Winkelkante zu schützen. Diese Option ist nur für mittige Werkzeugwege möglich. Im Strategiedialog müssen die Einstellungen lauten:
Wenn diese Einstellungen nicht beachtet werden, ist die Option im Dialog nicht ausgegraut, jedoch werden keine Schleifen im Werkzeugweg angewendet und eine Warnmeldung erscheint. |
|
Allgemeine Optionen:
|

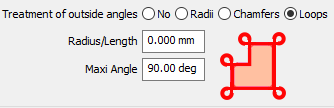

Radius/Länge: Geben Sie den Wert des Bogens für die Radien und Schleifen oder den Längenwert für die Fase ein. Max. Winkel: Geben Sie den Wert des maximalen Winkels am Teil ein, um die Ecke zu brechen. Auf diese Weise kann der Schnitt zu einigen Ecken entsprechend ihrer Größe angewendet werden, zum Beispiel:
|
