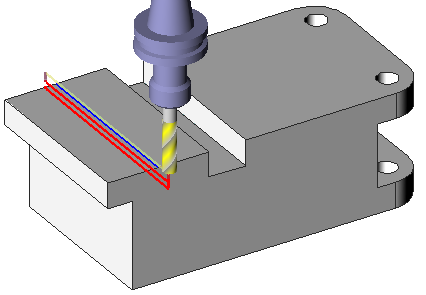

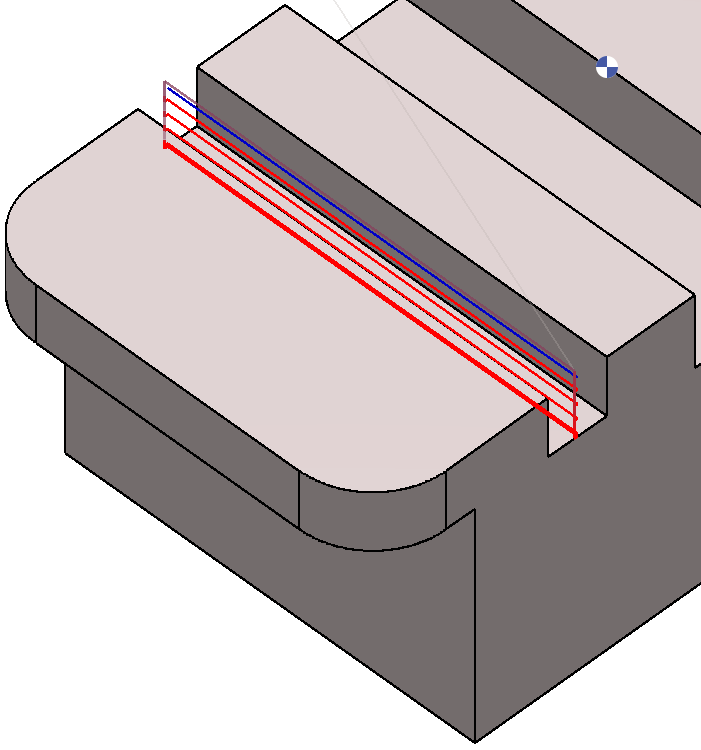

Die Nut ist nicht als Volumen konstruiert, es gibt ein Segment in der Mitte der Nut:

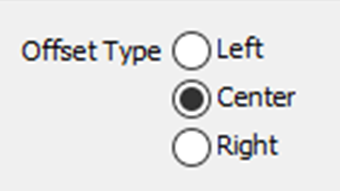

• Setzen Sie einen Mitte / Teil Werkzeugweg,

• Das gewählte Profil ist 'Mitte' ohne Breite: Die Breite ist der Wert des Werkzeugdurchmessers.

2-Wege-Pfad auf Nein .

2-Wege auf Ja und kontinuierlicher Werkzeugweg auf Nein .

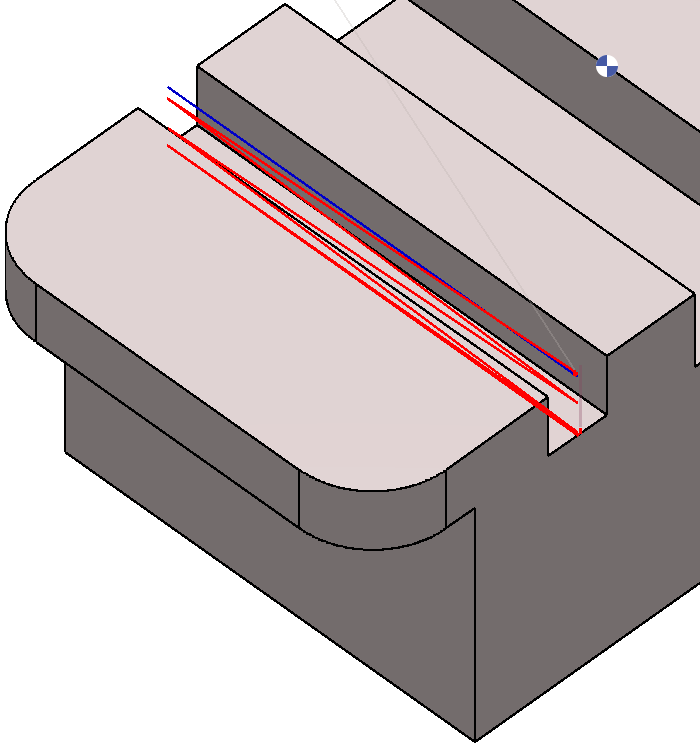

2-Wege auf Ja und kontinuierlich auf Ja .

Es gibt keine Mitte, nur die Seite der Nut. Wählen Sie einfach das Segment aus und definieren Sie die folgenden Einstellungen:

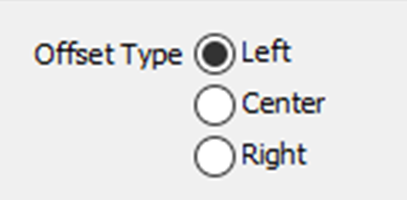

• Der Offset-Typ muss entsprechend definiert werden. In diesem Fall ist der Offset-Typ Links ,

• Das gewählte Profil ist ' Seite ' und die Nutbreite muss definiert werden.

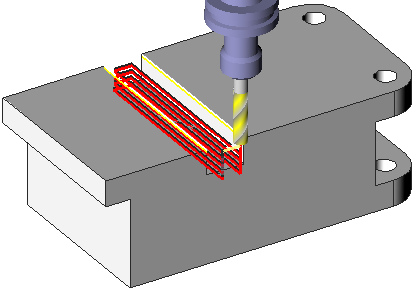

In diesem Fall wurden sowohl der Werkzeugweg als auch der Offset Typ auf Links gesetzt.

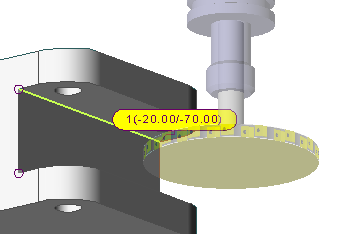

Die Auswahl des Profils erfolgt direkt am Volumen. Wählen Sie auch die Höhe durch Klicken auf das Volumen (-20 und -70). Wählen Sie in der Strategie zwei Pilotpunkte .

Nutbreite = 0, da wir direkt den Boden der Nut auswählen.

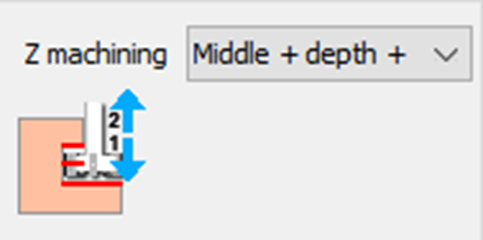

Mit der Einstellung Z-Bearbeitung auf 'Mitte – Tiefe + Höhe', definieren Sie den Prozess:

• Start bei Mitte ,

• geht hinunter bis Tiefe ,

• dann geht weiter zu Mitte ,

• und geht hoch bis oben Höhe .

Dieses Verhalten kann in der Simulation überprüft werden.

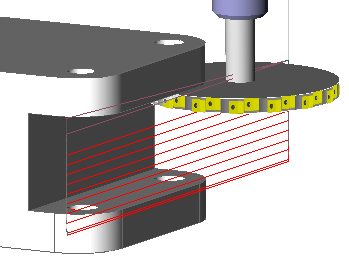

Der Fall ist dem vorherigen Beispiel sehr ähnlich: Der Unterschied liegt in der Verwaltung von Z-Bearbeitung .

Wählen Sie Höhe und definieren Sie die Höhe der Oberseite, indem Sie direkt auf das Volumen klicken.

Der Fall ist ähnlich wie beim Nutfräsen Mitte 1 Pfad. Hier kann die Auswahl jedoch direkt durch Auswahl des Bodens oder des Konturprofils erfolgen.

Dies ermöglicht die Herstellung einer Nut, deren Breite die Seitenbreite des Werkzeugs ist

Wählen Sie für diese Strategie „Profil gewählt: Kontur “.
