Definition

Eine Werkzeugfamilie ist eine Gruppe von Werkzeugen desselben Typs. Sie erleichtert die Suche und Sortierung von Werkzeugen. Sie können Familien für Fräs- und Drehwerkzeuge erstellen.

Diese Funktion ist in der Umgebung 'Formwerkzeuge / Werkzeugbibliotheken' verfügbar.

Familie erstellen

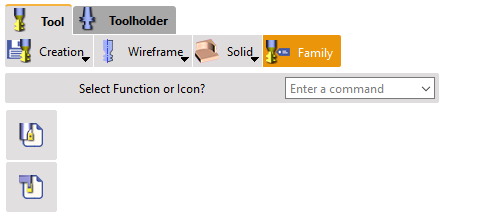

  • Öffnen Sie im Reiter Werkzeug das Menü Familie

  • Wählen Sie in der Werkzeugleiste entweder 'Definition der Fräswerkzeugfamilien' oder 'Definition der Drehdwerkzeugfamilien' aus,

Tools Families.png
Tools Families1.png

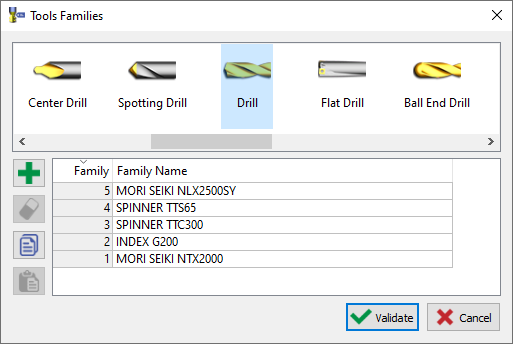

  • Wählen Sie dann den Werkzeugtyp aus,

  • Click the button ‘ + ’ to create a new family,

  • Geben Sie den Familiennamen ein und bestätigen Sie mit Enter.

Sie können beliebig viele Familien erstellen. Sie können die vollständige Liste der Familien von einem Werkzeugtyp auf einen anderen kopieren. Dies kann in einigen Fällen sehr praktisch sein, z. B. wenn Sie eine Familie pro Maschine erstellen.

Werkzeug einer Familie zuweisen

Tools Families2.png

Auf der Werkzeugseite im Reiter Optionen ermöglicht der Parameter 'Werkzeugfamilie' den Zugriff auf alle Familien für diesen Werkzeugtyp.

Sie können eine Familie auswählen und das Werkzeug speichern.

Werkzeugsuche und -sortierung

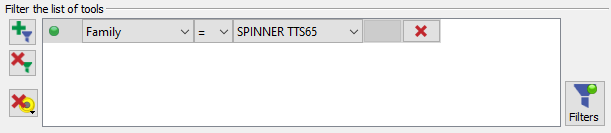

Unten im Dialog der Werkzeugbibliothek befindet sich der Bereich 'Liste der Werkzeuge filtern', der die Auswahl eines Werkzeugs anhand von Sortierkriterien ermöglicht. Sie können die Werkzeuge nach der Kriterium 'Familie' filtern.

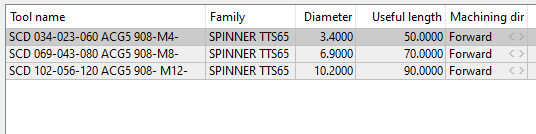

Die Liste der verfügbaren Werkzeuge wird auf die Werkzeuge reduziert, die zur ausgewählten Familie gehören.

Tools Families4.png Tools Families3.png
