Übersicht

Werkzeuge können für Fräs-, Dreh-, Schweizer- oder Drahterodieroperationen verwendet werden. Alle Werkzeuge werden mit ähnlichen Seiten beschrieben, die in zwei Registerkarten organisiert sind:

Werkzeug – Enthält die Werkzeugbeschreibung und die Werkzeughalterdefinition.

Optionen – Enthält zusätzliche Informationen wie Lieferant, Referenznummer, Kosten und Identifikationsparameter.

Oben auf jeder Seite sind die folgenden allgemeinen Aktionen verfügbar:


Seite mit Standardwerten für Parameter zurücksetzen


Werkzeug mit allen Änderungen auf den Seiten Werkzeug und Optionen und den Haltern, falls definiert, speichern.


Aktuelles Werkzeug aus der Bibliothek löschen.

Werkzeug-Registerkarte

Auf der linken Seite des Dialogs finden Sie:

  • ein umfassendes Bild

  • Merkmale, die durch ISO-Standardkennungen definiert sind, wie APMX für die Schnittlänge und DC für den Schnittdurchmesser.

Wenn die Werkzeugseite geöffnet ist, bleibt das Werkzeug neben dem Dialogfeld angezeigt. Die Werkzeugdarstellung wird in Echtzeit aktualisiert, um alle im Dialog vorgenommenen Änderungen widerzuspiegeln.

Auf der rechten Seite des Dialogs, im klaren blauen Rahmen, sind die verschiedenen Stufen der Werkzeugmontage definiert.

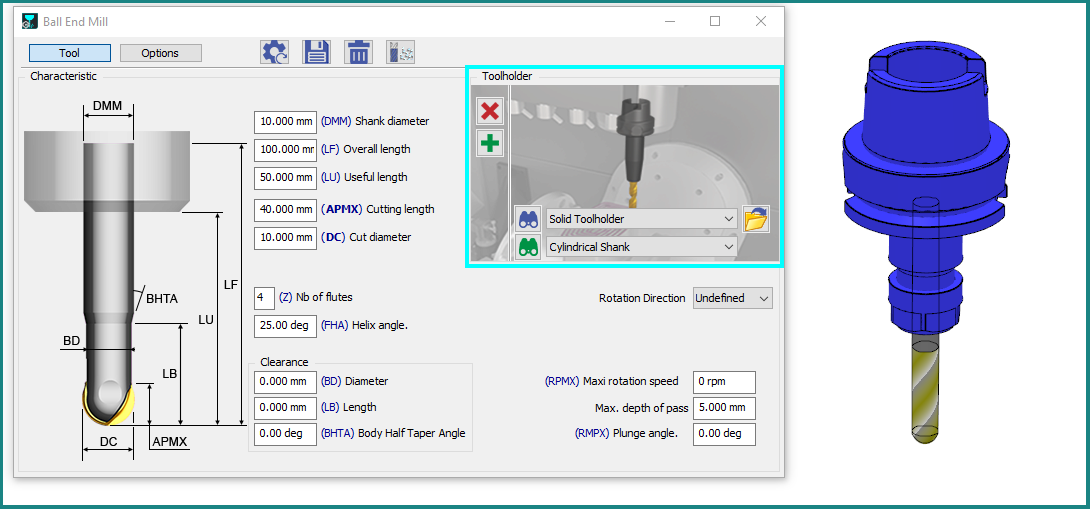

Tool Page1.png

Werkzeugaktualisierungen verbessert

Jede Änderung auf der Werkzeugseite (Durchmesserwert, Kühlmittel, spezifische Nummer) generiert Änderungen auf der Technologie-Seite der Zyklen, die das aktualisierte Werkzeug verwenden. Zum Beispiel werden Schnittbedingungen neu berechnet, Kühlmittelnummern zugewiesen usw.

Drehen: Verwendung von Standards für Einsätze

Für Drehdrehenwerkzeuge mit Einsätzen steht oben auf der Werkzeugseite ein spezieller Parameter zur Verfügung. Dieser Parameter ermöglicht es Ihnen, den Einsatz gemäß seiner ISO-Bezeichnung zu definieren. Sobald die ISO-Bezeichnung eingegeben ist, wird der Einsatz automatisch mit den entsprechenden ISO-Standardmerkmale.

Prozess der Erstellung eines Werkzeugs mit seinen Haltern.

Dieses Video demonstriert mehrere Schlüsselfunktionen, einschließlich der Erstellung von Einsätzen basierend auf ISO-Standards und des Prozesses der Auswahl und Konfiguration von Werkzeughaltern.

Video-Workflow:

  1. Laden Sie das Solid-Einsatzhaltermodell (STEP-Datei) aus der Datenbank eines Werkzeugherstellers herunter (hier ISCAR).

  2. Erstellen Sie in GO2cam das Werkzeug, indem Sie die ISO-Bezeichnung des Einsatzes definieren (hier WNMG 080404-GN).

  3. Importieren Sie die STEP-Datei und definieren Sie die Symboldatei des Einsatzhalters.

  4. Speichern Sie den Einsatzhalter und laden Sie ihn auf die Werkzeugseite.

  5. Passen Sie den KAPR Winkel an, um den Einsatz korrekt in seinem Halter zu positionieren.

▶️ Sehen Sie sich das folgende Video für ein Beispiel dieser Funktionalität an.

Creation of turning tool with Standard insert.png

Optionen-Registerkarte

Diese Seite enthält keine obligatorischen Informationen. Mehrere Parameter können jedoch für die Werkzeugverwaltung, Identifizierung und Schätzung der Produktionskosten nützlich sein.

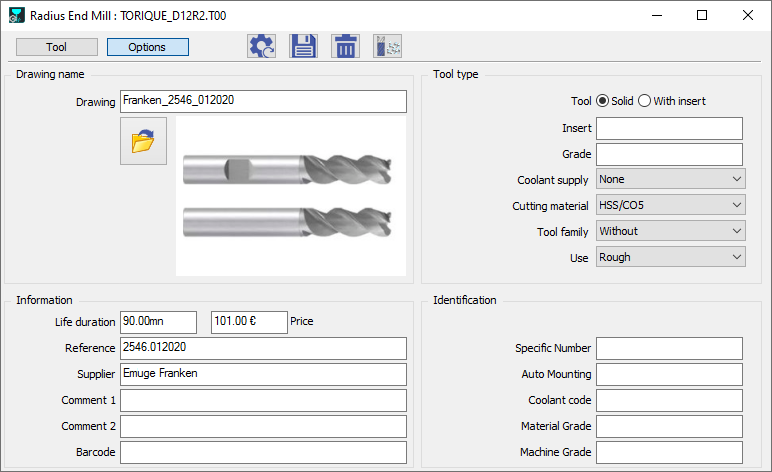

Tool Page2.png

  • Zeichnung – Ermöglicht das Laden und Anzeigen eines Bildes oder einer Zeichnung des Werkzeugs.

    Die folgenden Dateiformate werden unterstützt: .png, .bmp, .jpeg, .tiff, .dxf, .dwg, und .pce .

  • Informationen – Enthält allgemeine Informationen über das Werkzeug, einschließlich Lieferant und Referenznummer.

  • Die Felder Werkzeugstandzeit und Preis sind für die Schätzung der Herstellungskosten eines Werkstücks erforderlich. Weitere Informationen finden Sie unter Schätzung der Kosten .

  • Barcode – Ein kürzlich hinzugefügtes Feld, das den Export von Barcode-Informationen in die Werkstattdokumentation ermöglicht.

  • Werkzeugtyp – Enthält spezifische Informationen zur Werkzeuggeometrie und zum Material.

    A tool can also be assigned to a tool family. For more information, refer to Werkzeugfamilien .

  • Identifikation : Hier können eine spezifische Identifikationsnummer und Kühlmittel angegeben werden.

    • Material- und Maschinengüte ermöglichen die Verknüpfung des Werkzeugs mit einer Maschine oder einem Material. Güten sind spezifische Kennungen, die in den Maschinen- und Materialdateien definiert sind. Wenn das Werkzeug keine Güte hat, ist es für jeden Maschinentyp und jedes Material verfügbar. Wenn jedoch eine Güte im Werkzeug definiert ist, ist es nur für diese Maschine oder dieses Material verfügbar. Sie können mehrere Güten pro Werkzeug definieren, indem Sie sie durch ein Komma trennen.

Programmierung mit Haltern

Eine effektive Verwaltung von Fräswerkzeugen ist entscheidend für eine optimale Bearbeitung. Bei der Beratung des Fräsprozesses und der Programmierung empfehlen wir dringend, Werkzeughalter zu integrieren. Jeder Benutzer sollte bei der Bearbeitung eines Werkstücks Werkzeughalter verwenden, da diese erhebliche Vorteile bieten. Werkzeughalter bieten eine verbesserte Kontrolle über mögliche Kollisionen. Wenn während der Programmierung kein Werkzeughalter definiert wird, werden zukünftige Kollisionen, die ihn betreffen, nicht in die Berechnungen einbezogen, was zu einem ungenauen Werkzeugweg führt. Programmieren Sie daher immer mit Werkzeughaltern, insbesondere für das 3-Achsen-Fräsen, wobei die Programmierung Ihres Werkzeugwegs mit Werkzeughaltern für ein überlegenes Kollisionsmanagement unerlässlich ist.
