Vorstellung
Der Zweck des Werkzeugfinders ist um den maximal zulässigen Werkzeugdurchmesser zu erhalten für die Bearbeitung einer Tasche.

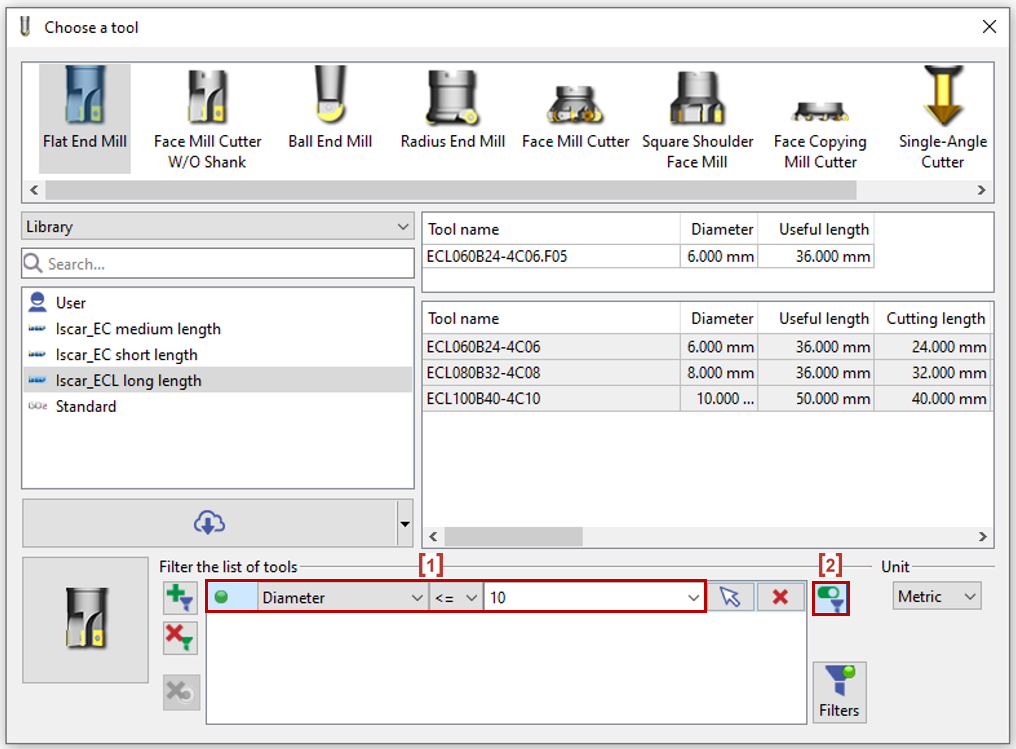

Wenn Sie bereits eine Geometrie ausgewählt haben, einige Werkzeugfilter werden automatisch mit dem Werkzeugdurchmesser angewendet ( [1] on the image below) and sometimes Bottom radius.
Anwendungsregeln
Die Kombination dieser 3 Berechnungen ergibt den vorausgewählten Wert:
-
Taschenradius werden geprüft: Werkzeugradius kann diesen Wert nicht überschreiten,
-
Durchgänge zwischen Inseln und Taschenwänden werden berechnet und der niedrigste Wert wird berücksichtigt,
-
auch wendet der Algorithmus automatisch eine mathematische Formel auf die Werkzeugdurchmesser, der nicht größer sein darf als die Hälfte des eingeschriebenen Durchmessers , um zu vermeiden, Werkzeuge mit einem Durchmesser vorzuschlagen, der so groß ist wie die gesamte Tasche selbst! (siehe Sonderfall unten).
Werkzeugfinder abbrechen
2 Lösungen, wenn Sie nicht wollen die automatische Vorauswahl :
-
Filter deaktivieren durch Klicken auf [2] ,
-
Oder die Auswahl starten, indem Sie das Werkzeug auswählen , dann die Geometrie.
Anwendungsfälle
Wenn mehrere Profile ausgewählt sind, werden die kleineren Werte übernommen. Hier sind einige Fälle unten:
|
Tasche mit unterschiedlichen Ecken
|

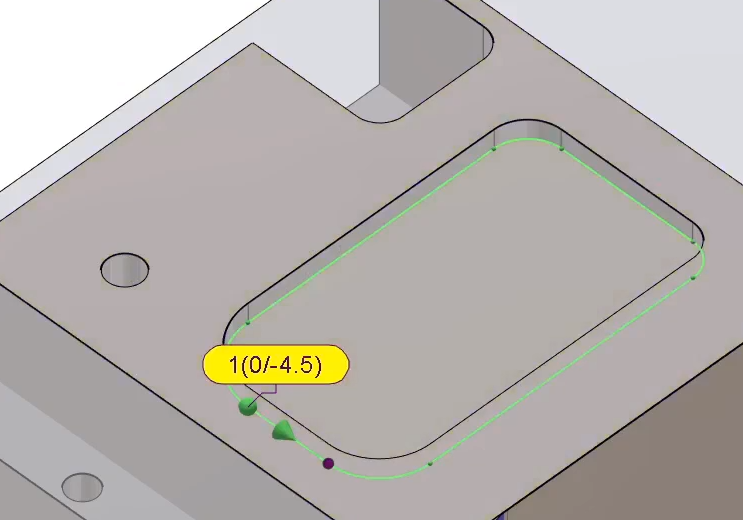

Wir haben eine Tasche mit Ecken in verschiedenen Radien, wobei der kleinste 6 mm beträgt. Daher schlägt der Werkzeugfinder ein Werkzeug mit einem maximalen Durchmesser von 12 mm vor. |

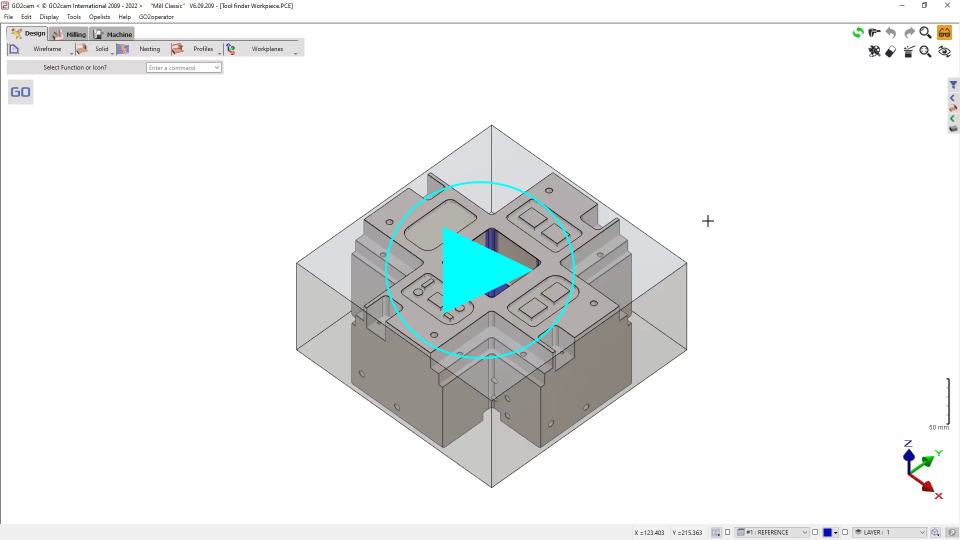

Werkzeugfinder - Tasche mit unterschiedlichen Ecken
|
|
Tasche mit 2 Inseln
|

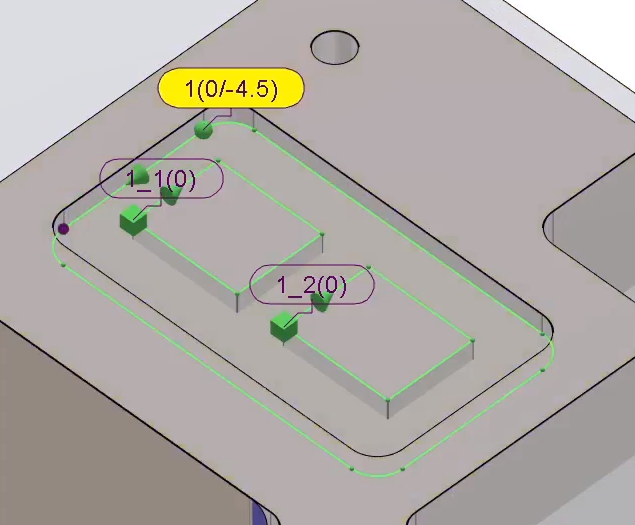

Wir haben eine Tasche mit 2 Inseln. Der Abstand zwischen den 2 Inseln beträgt 11 mm, während der Abstand zwischen der Insel und den Wänden 10 mm beträgt. Folglich schlägt der Werkzeugfinder ein Werkzeug mit 10 mm Durchmesser oder weniger vor. |

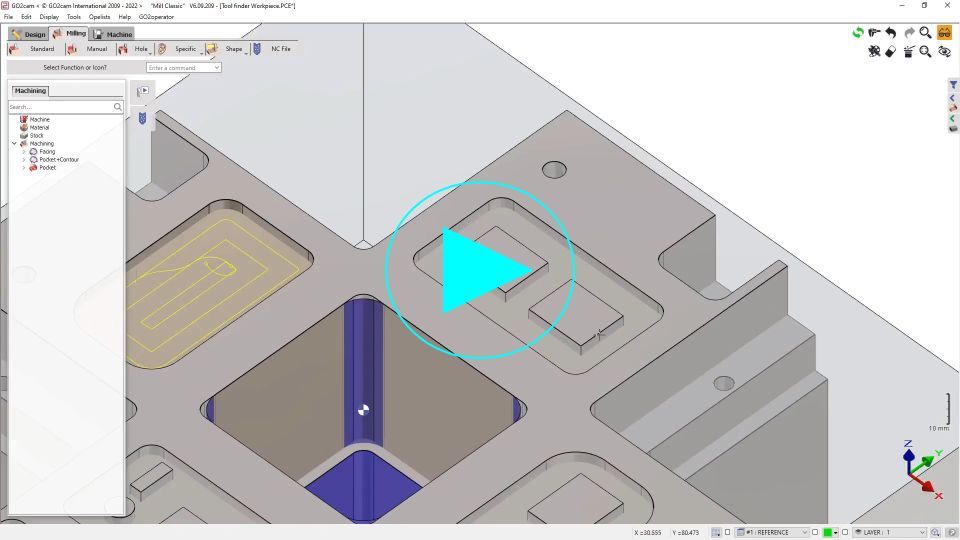

Werkzeugfinder - Tasche mit 2 Inseln
|
|
Tasche mit 2 Inseln und unterschiedlichen Ecken
|

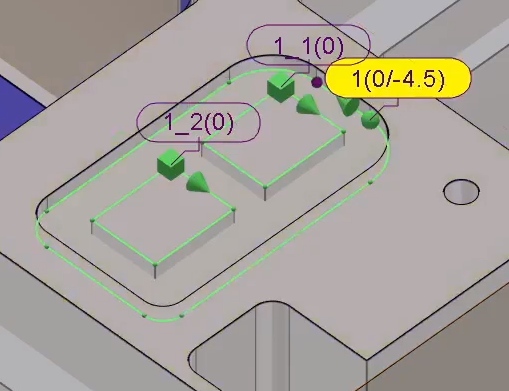

Diese Tasche hat Ecken mit unterschiedlichen Radien und enthält 2 Inseln. Sowohl der Abstand zwischen den Inseln als auch zu den Wänden beträgt 10 mm. Der Spalt an den Insel-Ecken zu den Wänden ist jedoch kleiner als 10 mm und der Werkzeugfinder schlägt 9,73 mm vor. |

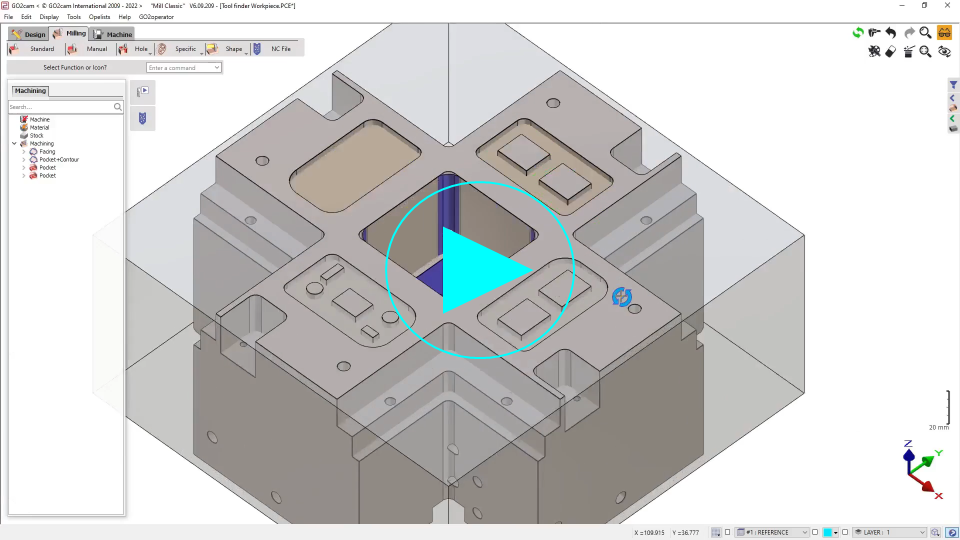

Werkzeugfinder - Tasche mit 2 Inseln und unterschiedlichen Ecken
|
|
Tasche mit mehreren Inseln
|

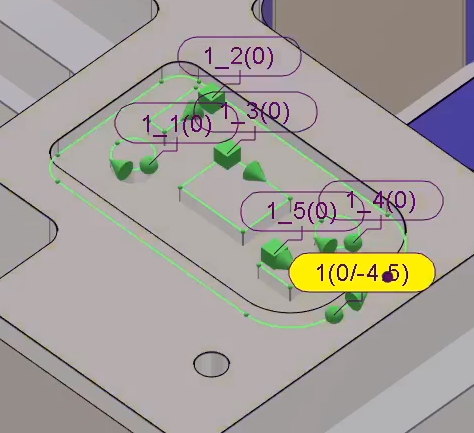

Diese Tasche hat viele Inseln und es ist schwierig, die Abstände dazwischen mit Kontrolle zu messen. Der Werkzeugfinder kann jedoch immer noch messen und schlägt einen maximalen Werkzeugdurchmesser vor. |

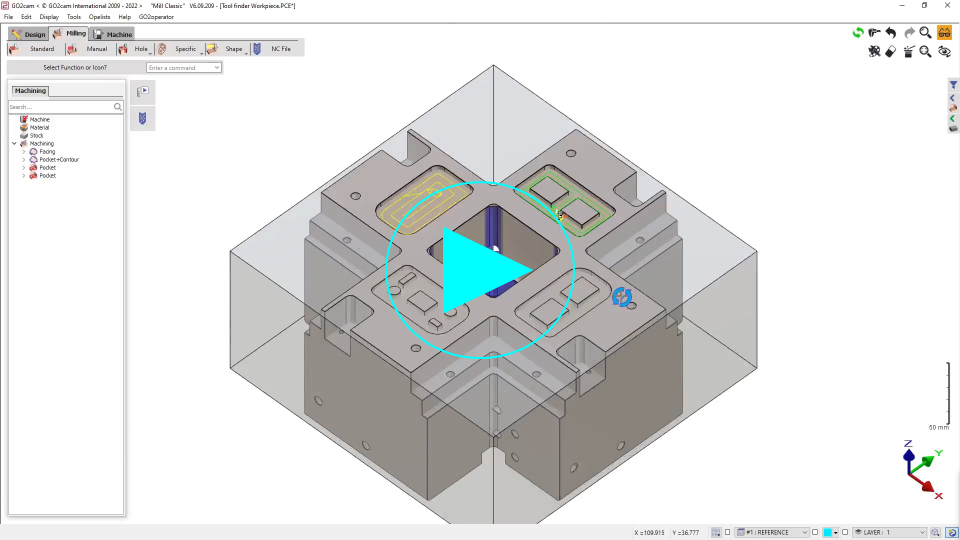

Werkzeugfinder - Tasche mit mehreren Inseln
|
|

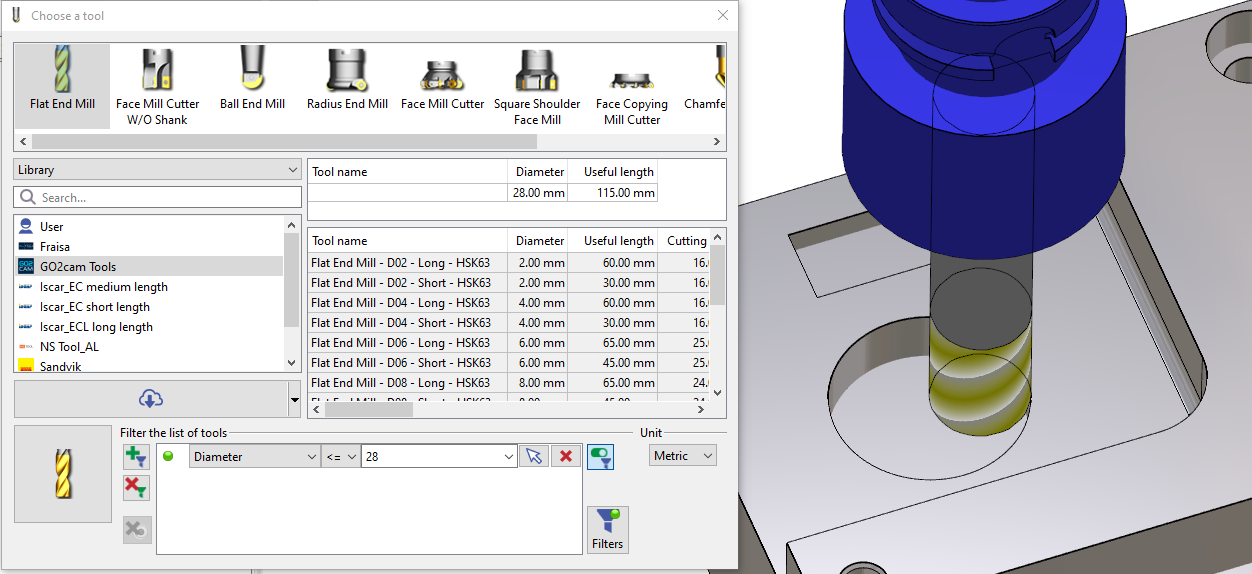

Sonderfall: Zylindrische Taschen In diesem Fall wenden wir nicht das Prinzip des größten zulässigen Werkzeugs an, da es die gleiche Größe wie die Tasche hätte! Die angewendete Formel ist, den eingeschriebenen Durchmesser zu nehmen und ihn durch 2 zu teilen. |
|
|
