Zyklus: Schruppen, Synchron Schruppen

Definition

Dieser Befehl verwaltet den Werkzeugrückzug bei jedem Durchgang.

Das Dropdown-Menü bietet an:

  • Profil: Das Werkzeug bewegt sich bei jedem Durchgang seitlich nach oben (mit Vorschub).

  • Rückzug: Das Werkzeug zieht sich bei jedem Durchgang im 45°-Winkel zurück (im Eilgang). Dies ist im PART-Werkzeugweg nicht möglich.

  • Mischung: Profil und Direktoptionen werden je nach verwendetem Werkzeug kombiniert. Der berücksichtigte Winkel ist die Schneide des Werkzeugs (Kappa-Winkel) + der Freiwinkel, der in den Zyklusoptionen definiert ist. Ziel ist es, die Schneidenkante zu schützen.

  • Profil und Rückzug: Das Werkzeug bewegt sich bei jedem Durchgang seitlich nach oben und zieht sich im 45°-Winkel zurück. Dies ist im PART-Werkzeugweg nicht möglich.

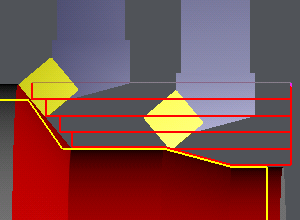

In diesem Beispiel beträgt der Werkzeugwinkel 50°, der Freiwinkel 2°.

Mischung ist die gewählte Option: Die erste Schräge kann ausgeführt werden, die zweite Schräge mit einem Winkel von 55° kann nicht vom Werkzeug verfolgt werden, direkte Rückzüge werden durchgeführt.
