NC Control besteht aus einem einzigen Menü, das alle notwendigen Fenster und Befehle auf einen Blick zeigt.

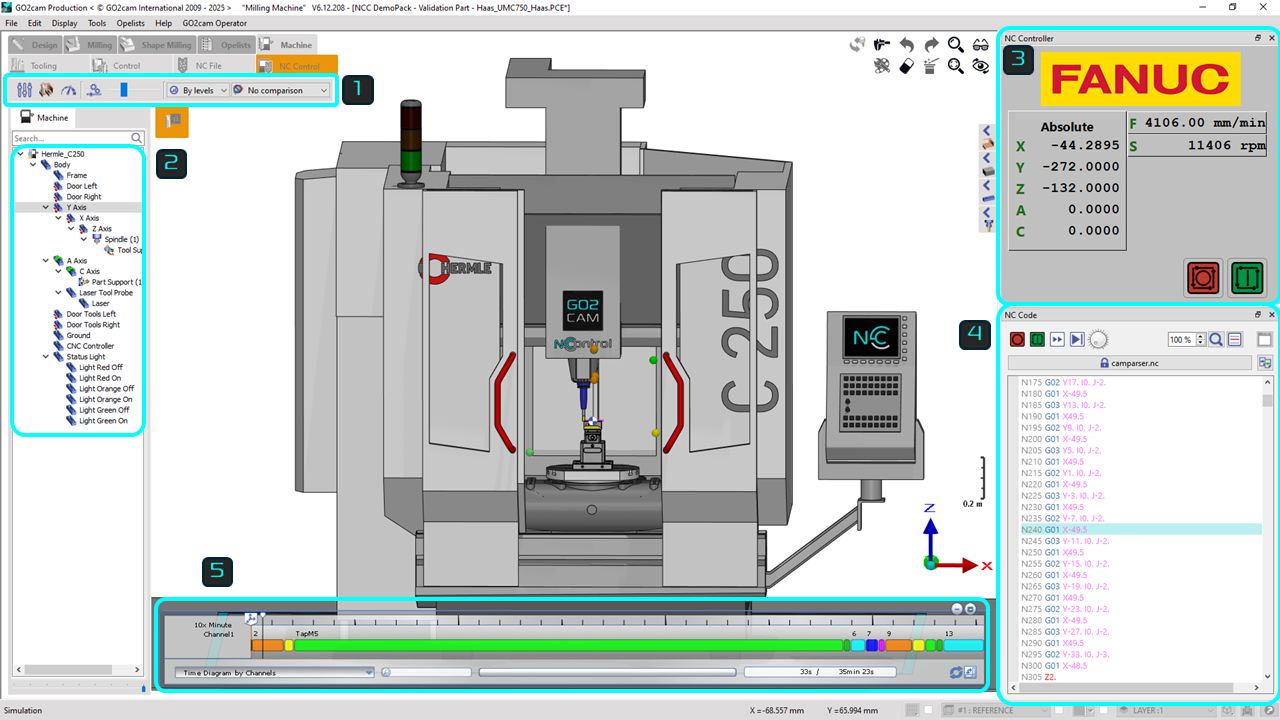

Lassen Sie uns die Benutzeroberfläche beschreiben:


NCc Werkzeugleiste: Steuert die visuellen Elemente und die Geschwindigkeit der Simulation


NCc Kinematikbaum: Zeigt alle Maschinenkomponenten an. Dieser Baum kann verwendet werden, um Komponenten ein- oder auszublenden, und ermöglicht es auch, Komponenten transparent zu machen, um die visuelle Klarheit der Simulation zu verbessern.


NCc Controller : Zeigt den Typ des geladenen Controllers mit absoluter Positionierung sowie den Vorschub und die Spindeldrehzahl an.

User interface.png

NCc Code : Ein Werkzeug zur Validierung von G-Code, das den Camparser zur Bearbeitung enthält. Es verfügt über integrierte Suchfunktionen, Start/Stopp, eine Schaltfläche für den nächsten Zyklus und ermöglicht auch die Steuerung der Simulationsgeschwindigkeit.

Der Camparser muss entsperrt werden, um die NC-Code-Manipulation zu ermöglichen.

Ncc Code editor.png


NCc Gantt-Diagramm: Es bietet einen klaren Überblick über den Fortschritt der Simulation.

Basiert ausschließlich auf Werkzeugen, da dies die einzigen verfügbaren Daten aus der NC-Datei sind.
