Beim Importieren einer Datei aus einem CAD-System können Probleme im Volumenmodell auftreten.
|
-

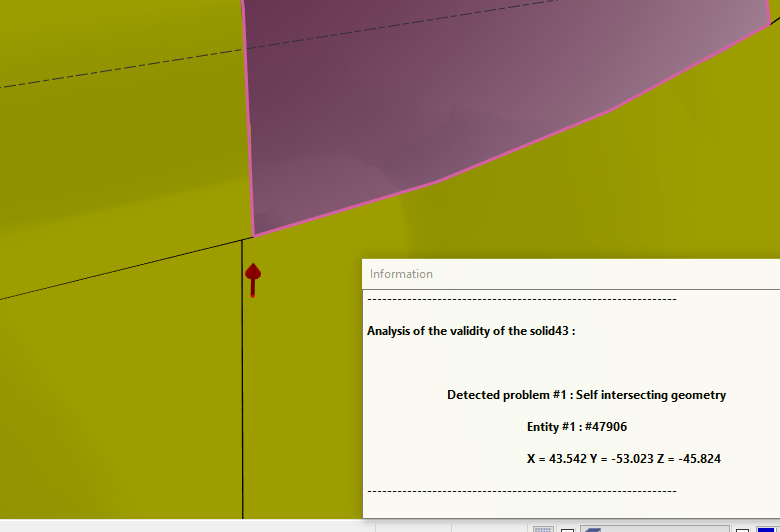

Die erste Aktion ist die Überprüfung der Gültigkeit des Volumens mit der gleichnamigen Funktion. Wenn das Volumen korrekt ist, können Sie mit der nächsten Aktion fortfahren, nämlich der Positionierung des Teils.
-
Wenn es Fehlermeldungen bezüglich des Volumenmodells gibt, vier verschiedene Funktionen stehen zur Reparatur des Volumenmodells zur Verfügung. Unser Hauptrat ist, einige Versuche zu unternehmen und die Funktionen nacheinander zu verwenden.
Volumen Vereinfachen
|
|
Definition: Automatische Vereinfachung des Modells, Umwandlung von B-Spline-Flächen in analytische. Diese Funktion sollte insbesondere bei schlechten Berechnungen von Zylindern und Verrundungen verwendet werden. Definieren Sie einfach den Toleranzwert und klicken Sie auf das zu vereinfachende Volumen. |
Reparatur und Vereinfachung
|
|
Definition: Versucht, die Geometrie des Modells zu korrigieren und das Volumen neu aufzubauen. Definieren Sie einfach den Toleranzwert und klicken Sie auf das zu reparierende Volumen. |
Geometrische und Topologische Reinigung
|
Definition: Korrektur der Topologie des Volumenmodells. Definieren Sie einfach den Toleranzwert und klicken Sie auf das zu reinigende Volumen. |
|
Flächennormalen invertieren
|
Definition: von Natur aus haben alle Flächen eines Volumens eine vorgegebene Richtung. In einigen seltenen Fällen ist diese Richtung nach dem Import aus externer CAD-Software nicht korrekt. Im Allgemeinen geschieht dies bei der gesamten Menge von Flächen eines Volumens. Es ist Der Befehl ermöglicht es, die Richtung aller Flächen eines Volumens durch einen einfachen Klick darauf umzukehren. |
