Zahnrad Erstellung

Erstellung von parallelen Evolventen-Profilen nach den ISO (NF E 23-001 bis 005) und AGMA (Amerikanischen) Standards.


Zwei Arten von Zahnrädern sind möglich :

  • Außenzahnräder

  • Innenzahnräder

Die Eigenschaften des Profils werden nach der Anzahl der Zähne und der Teilung berechnet (Durchmesser = Teilung * Anzahl der Zähne). GO2cam zeigt die Berichte dieser verschiedenen Berechnungen an, bei denen Teilung und Anzahl der Zähne beteiligt sind.

Zum Erstellen eines Zahnrads

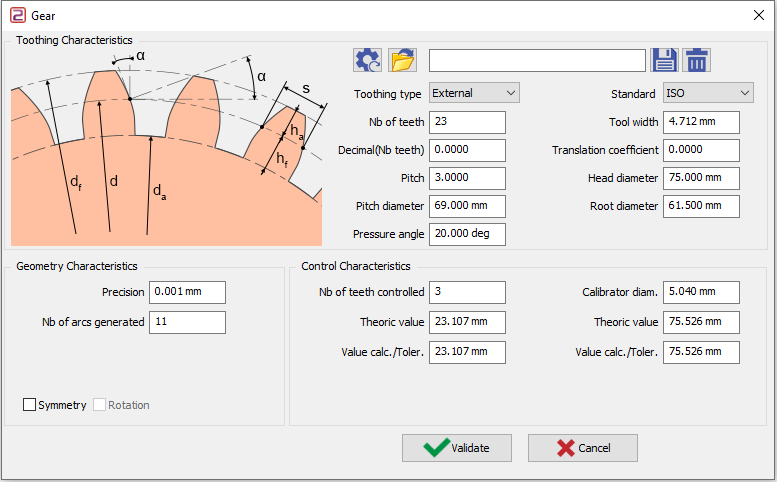

a. Füllen Sie die Parameter des folgenden Dialogfelds aus. Die Parameter für den Bereich Kontrollcharakteristiken werden beschrieben: klicken Sie hier .

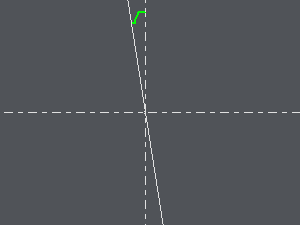

b. Wenn Sie auf das grüne Häkchen zum Validieren klicken: ein halber Zahn wird gezeichnet.
c. Sie können Symmetrie auswählen, um einen vollen Zahn gezeichnet zu bekommen, und wenn Sie auch Rotation auswählen, wird das gesamte Zahnrad nach der Validierung gezeichnet.

a Operation (Außenzahnrad)

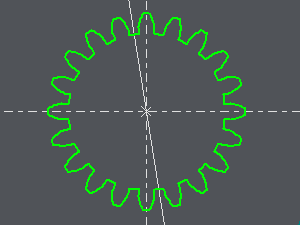

b und c Operationen (Außenzahnrad)

Keilwellen Erstellung

Erstellung von geradflächigen Evolventen-Profilen nach den ISO (NF E 22-141) und AGMA (Amerikanischen) Standards.

Zwei Arten von Keilwellen sind möglich :

  • Wellen

  • Naben

Die Eigenschaften des Profils werden nach der Anzahl der Zähne und der Teilung berechnet (Durchmesser = Teilung * Anzahl der Zähne). GO2cam zeigt die Berichte dieser verschiedenen Berechnungen an, bei denen Teilung und Anzahl der Zähne beteiligt sind.

Hinweis :

  • dieser Typ von Keilwelle ist ein Sonderfall eines parallelen Evolventen-Zahnrads, der vom Zahnradmodul behandelt wird.

  • wenn Sie eine Keilwelle entwerfen müssen, die nicht in den GO2cam spezifischen Berechnungsrahmen passt, können Sie das Zahnradmodul verwenden, um diese Keilwelle besser zu definieren.

Zum Erstellen einer Keilwelle

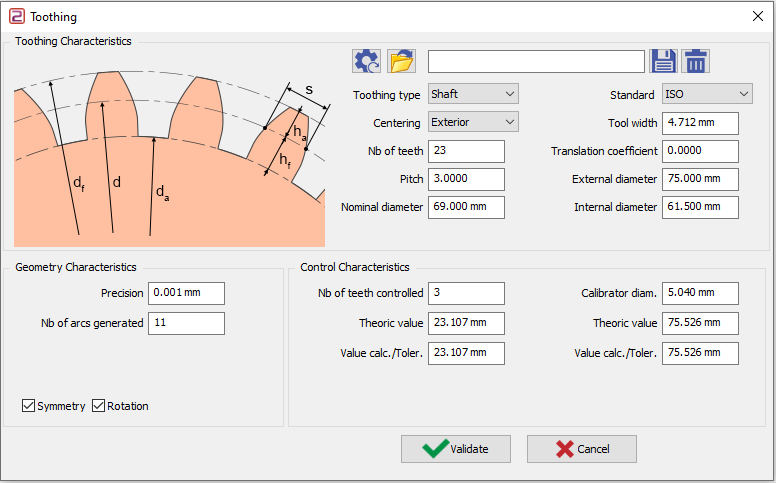

a. Füllen Sie die Parameter des folgenden Dialogfelds aus. Die Parameter für den Bereich Kontrollcharakteristiken werden beschrieben: klicken Sie hier .

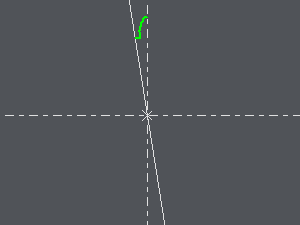

b. Wenn Sie auf das grüne Häkchen zum Validieren klicken: ein halber Zahn wird gezeichnet.
c. Sie können Symmetrie auswählen, um einen vollen Zahn gezeichnet zu bekommen, und wenn Sie auch Rotation auswählen, wird das gesamte Zahnrad nach der Validierung gezeichnet.

a Operation (Keilwelle)

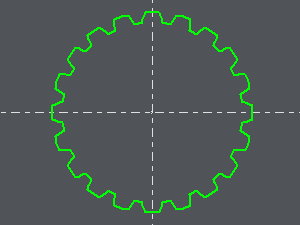

b und c Operationen (Keilwelle)
