GO2cam Vericut Export

VERICUT ist eine führende CNC Simulations- und Verifikationssoftware entwickelt von CGTech . Sie gewährleistet fehlerfreie Bearbeitungen durch Simulation von CNC-Werkzeugwegen, Kollisionserkennung und Optimierung von Zerspanungsprozessen vor der eigentlichen Produktion.

Export von GO2cam nach VERICUT

Um Bearbeitungsdaten aus GO2cam nach VERICUT zur Simulation zu exportieren:

  1. Öffnen Sie Ihr Projekt in GO2cam .

  2. Navigieren Sie zu: Werkzeuge > Standard Makros > Vericut.ppi .

  3. Dieses Makro exportiert alle notwendigen Daten (Werkzeugwege, Werkzeuge und Werkstück) für die Simulation in VERICUT .

  • Für Fräsprojekte: Ein Vericut-Projekt mit Maschineneinstellungen und Parametern ist erforderlich.

  • Wenn kein Projekt bereitgestellt wird: Sie müssen eines manuell in Vericut erstellen.

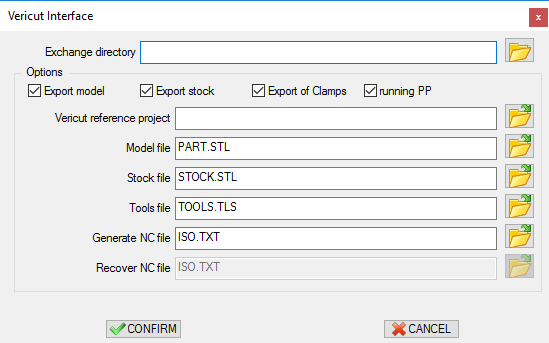

Schnittstellenoptionen:


  • Austauschverzeichnis: Gibt den Ordner an, in den Vericut-Dateien exportiert werden.

  • Modell exportieren: Exportiert eine STL-Datei des Volumenmodells.

  • Rohteil exportieren: Exportiert eine STL-Datei des Rohteils.

  • Spannmittel exportieren: Exportiert alle Spannsysteme als STL-Dateien.

  • PP ausführen: Startet automatisch den Postprozessor zur Erzeugung einer NC-Datei nach dem Export. Wenn nicht aktiviert, wird die NC-Datei wiederhergestellt.

  • Vericut Referenzprojekt: Das Vericut-Projekt, das mit den exportierten Elementen gefüllt werden soll.

  • Modelldatei, Rohteildatei, Werkzeugdatei: Namen der entsprechenden Dateien.

  • NC-Datei generieren / NC-Datei wiederherstellen: Der Name der zu generierenden oder wiederherzustellenden NC-Datei, abhängig von der Einstellung "PP ausführen".

Zusammenfassend lässt sich sagen, bietet die Vericut.ppi Schnittstelle eine optimierte Möglichkeit, Daten von GO2cam nach Vericut für die Simulation zu übertragen, und bietet Flexibilität in Bezug auf Projektkonfiguration und Dateiexportoptionen.

image-20240911-064912.png Den Vericut-Exportprozess finden Sie detailliert in diesem Video erklärt.

Vericut Export.png

GO2cam Eureka Export

Eureka ist eine CNC Simulations- und Optimierungssoftware entwickelt von NUM . Sie wird zur Überprüfung, Optimierung und Simulation von CNC-Bearbeitungsprozessen verwendet, um fehlerfreie Werkzeugwege und eine effiziente Produktion zu gewährleisten.

Export von GO2cam nach Eureka für Simulation

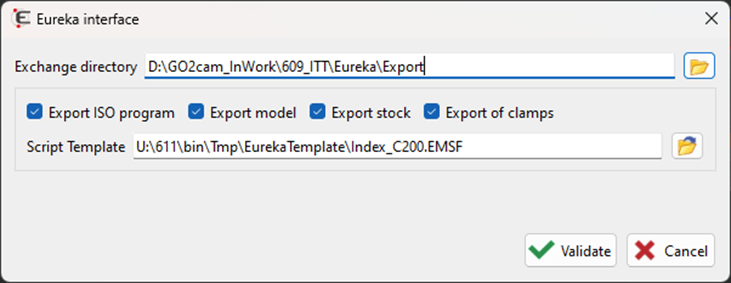

Um ein Projekt von GO2cam nach Eureka für die Simulation zu exportieren:

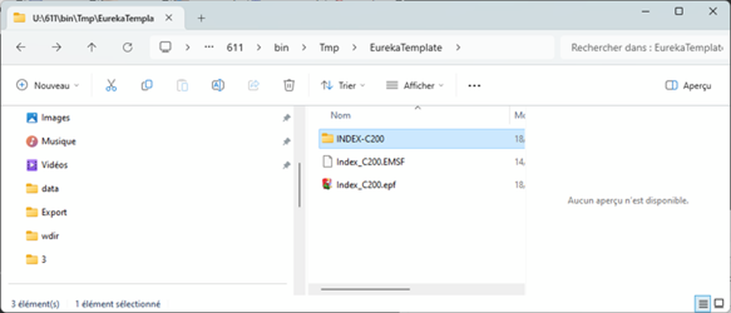

  1. Stellen Sie sicher, dass der Skript-Vorlagenordner die Maschinendefinition enthält.


  1. Kopieren Sie die notwendigen Dateien in das GO2cam Austauschverzeichnis. Die . emsf Datei ist eine Vorlage, die basierend auf dem zu bearbeitenden Teil modifiziert wird.

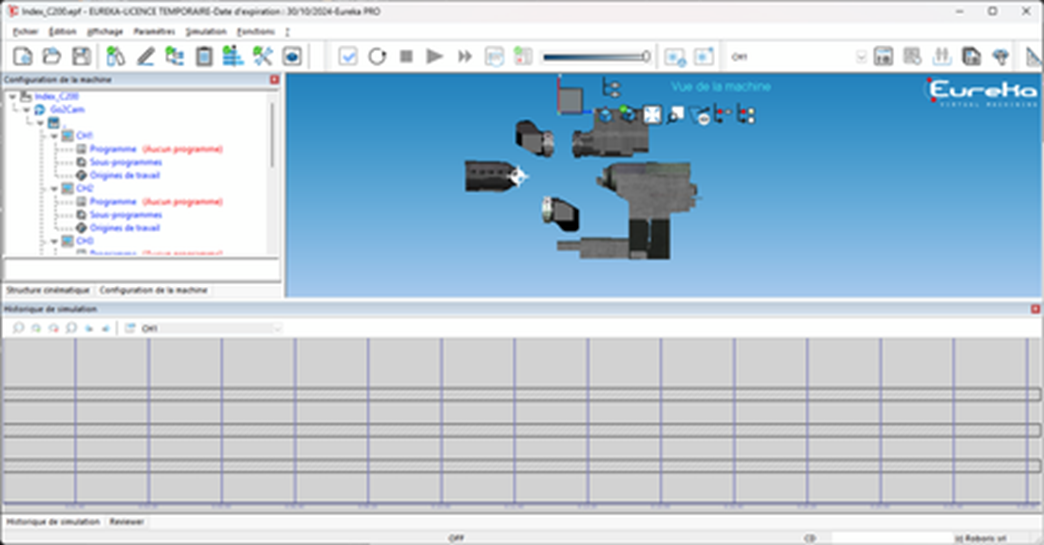

  2. Öffnen Sie die .epf file in Eureka. This will load the machine definition.


  1. Klicken Sie auf das Untermenü "GO2cam" und wählen Sie "Konfiguration laden". Dadurch werden Werkzeuge ( .etf Datei) und von GO2cam erstellte STL-Dateien für das Rohteil, das Teil und andere Komponenten geladen.

  1. Werkzeuge anzeigen oder ändern: Klicken Sie auf das rot umrandete Symbol, um auf die Werkzeugparameter zuzugreifen. Diese Werte entsprechen denen in der .etf Datei.

Hinweis: Das Skript "LoadEurekaEtfFile.js" (befindet sich in U:\New\3d\usi\vericut) kann verwendet werden, um die .etf-Datei in GO2cam zu laden. Es kann jedoch fehlschlagen, wenn die Datei nicht-ASCII-Zeichen enthält. Eureka benötigt ASCII-Kodierung, nicht UTF-8.
