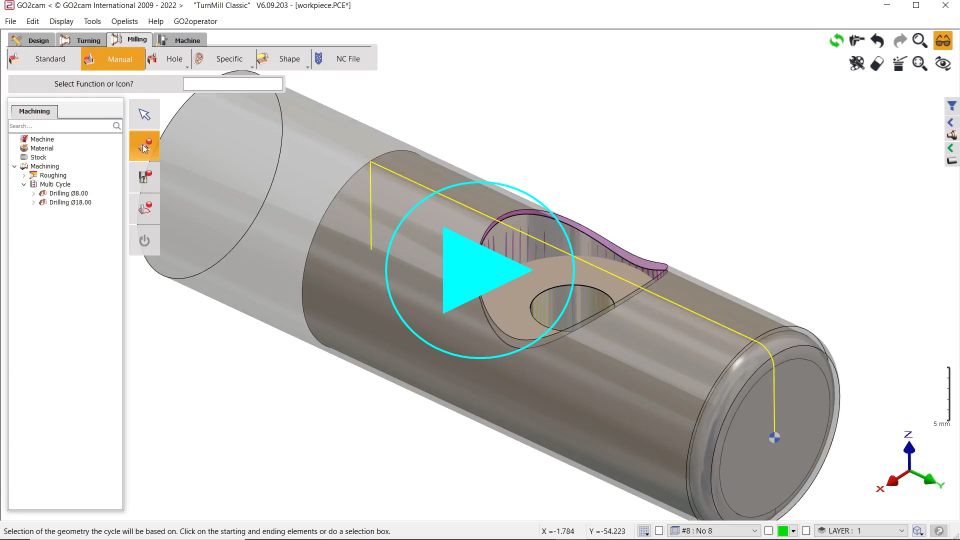

Diese Seite demonstriert die Verwendung eines Bearbeitungszyklus mit einer evolventen Z-Achse. In diesem Fall liegt der Schwerpunkt auf einem Fasenzyklus.
Diese Anleitung gilt auch für alle Operationen im Menü Manuell.
|
Stellen Sie als ersten Schritt sicher, dass sich das Werkstück in der Z-Ebene befindet. Navigieren Sie zum Menü Manuell und klicken Sie auf Geometrieauswahl . Wählen Sie den Kantenpfad Modus, da die Geometrie aus Volumen besteht. |
|
|

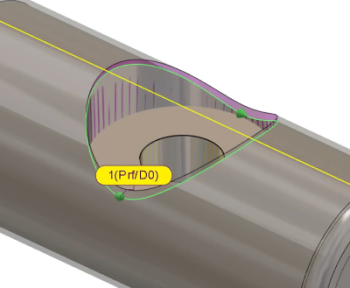

Wählen Sie das Profil in der gezeigten Richtung aus. Um die Höhe zu bestimmen, klicken Sie auf 'Obere Z' und dann auf den Hintergrund.
|
|
|

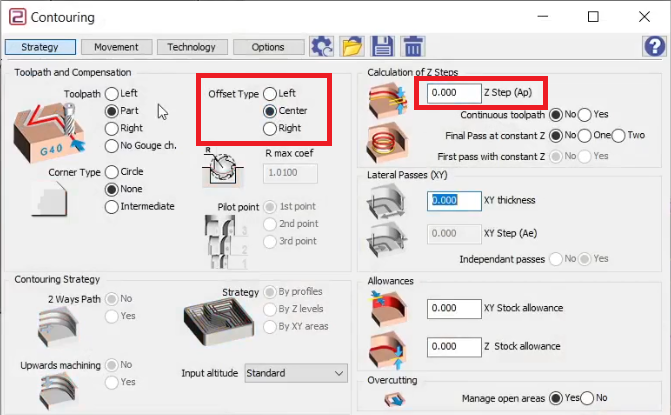

Für das Werkzeug , wählen Sie einen Kugelfräser D04 Lang. Und für das Bearbeitungszyklus , wählen Sie Konturfräsen. Wählen Sie auf der Strategie-Seite im Feld 'Korrekturtyp' die Option 'Mitte' und stellen Sie 0 mm für die Z-Zustellung (Ap) ein. |
|
|

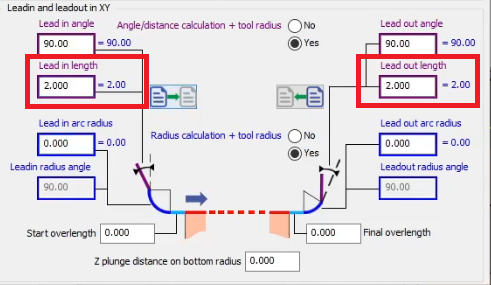

Stellen Sie die Anfahr- und Ausfahr-Länge auf 2 mm ein und berechnen Sie dann den Zyklus. |
|
|

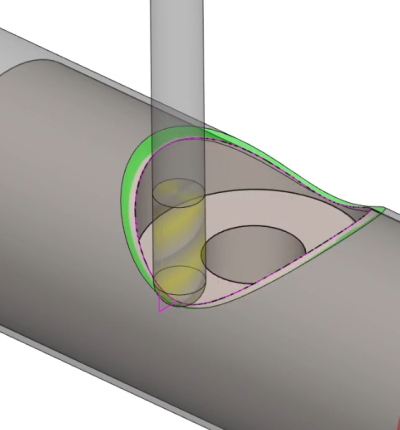

Simulieren Sie und sehen Sie, wie das Werkzeug das Profil mit variierenden Z-Werten bearbeitet. |
|
|
|
