Sie können ein erweitertes Menü öffnen, indem Sie auf die Schaltfläche Archiv klicken: Hier finden Sie alte 5-Achsen-Bearbeitungszyklen. Sie sind weiterhin verfügbar, um die Kompatibilität mit den Projekten der Benutzer zu gewährleisten.

In einigen wenigen Fällen kann er auch gute Ergebnisse auf eine einfachere und schnellere Weise liefern als Standard-5-Achsen-Operationen.

Hier ist die Liste der verfügbaren Zyklen:

5X Swarf.png

5X Walzfräsen

Im Vergleich zur 5-Achsen-Automatik-Walzfräsoperation profitiert dieser Zyklus nicht von der Automatisierung des Werkzeugwegs: Sie müssen die Flächen und die untere Führung manuell definieren und Optimierungsparameter sind nicht verfügbar. Aber die Einstellungen sind einfacher und schneller.

5X Cavity.png

5X Tasche

Diese Operation ist ein Schlichtzyklus für Taschenbereiche.

Während der Bearbeitung, Die Werkzeugachse ist an einer Kippkurve ausgerichtet ist die Ausrichtung der Werkzeugachse der kürzeste Abstand zwischen der Fläche und der Kippkurve.

Die obligatorische Geometrie, die ausgewählt werden muss, sind die bearbeiteten Flächen und eine Kippkurve.

Keine Kollisionsverwaltung für diesen Zyklus! Bitte verwenden Sie 5X Tasche Kollision

5X Cavity sample.png
5X Cavity Collision.png

5X Tasche Kollision

Gleiche Operation wie zuvor, aber längere Berechnungszeit für die Kollisionsverwaltung!

5X Projection.png

5X Projektion

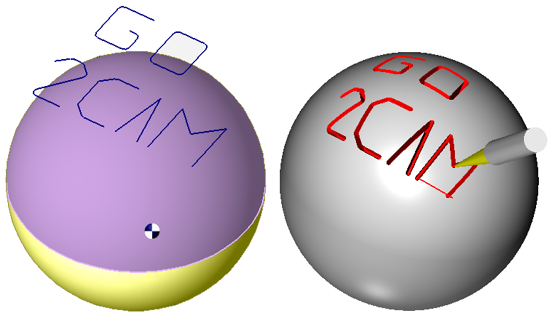

Dieser Zyklus erzeugt einen einzelnen Werkzeugweg entlang einer Kurve. Die Kurve kann genau auf der Fläche liegen. Die Kurve kann auch in einem Abstand über der Fläche liegen.

Die obligatorische Geometrie, die ausgewählt werden muss, sind die bearbeiteten Flächen und eine Projektionskurve.

5X Projection sample1.png
5X electrode.png

5X Elektrode

Spezialzyklus zur Programmierung der Elektrodenbearbeitung

5X Blade.png

5X Schaufel

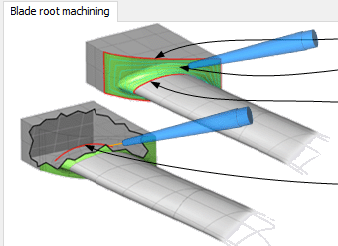

Der Zweck dieser Operation ist die Bearbeitung der Wurzelverrundung eines Schaufelmodells.

5X Blade sample.png
5X Impeller1.png 5X Impeller2.png

5X Impeller Schruppen / Hub / Schlichten

Bearbeitung von Impellern durch Kombination mehrerer Operationen nacheinander:

  • 5X Impeller Schruppen

  • 5X Impeller Hub: für die Bodenflächenbearbeitung

  • 5X Impeller Hub C: wie zuvor, aber mit einer Kippkurve

  • 5X Impeller Schlichten: Walzfräsen der Schaufelflanken

Der optionale Zyklus 5X Mehrfachschaufeln ist neuer und auch viel leistungsfähiger und effizienter für diese Art der Bearbeitung: Klicken Sie hier für weitere Informationen.
