Die Hauptfunktion der Befehle ist das Hinzufügen einer GO2cam Datei oder einer CAD-Datei zur aktuellen PCE-Datei. Der Hauptzweck ist das Hinzufügen von Geometrie oder der Import einer Rohteilform.

GO2cam Datei

Dieser Befehl ermöglicht den Import einer .PCE (GO2cam-Datei) in die aktuelle PCE-Datei. Verhalten:

• Die Geometrie wird hinzugefügt, Sie müssen wählen, wo sie auf dem aktuellen Teil positioniert werden soll,

• Die Bearbeitung kann wiederhergestellt werden, wenn Sie die entsprechende Frage mit 'Ja' beantworten,

• Das Rohteil wird nie übernommen, wir behalten immer das Rohteil des aktuellen Teils.

CAD-Datei

Dieser Befehl ermöglicht den Import einer kompatiblen CAD-Datei in die aktuelle PCE-Datei. Die Datei wird mit den Standard-CAD-Schnittstellen geöffnet. Es gibt keine automatische Positionierung, Sie müssen diese nach dem Import des Teils vornehmen.

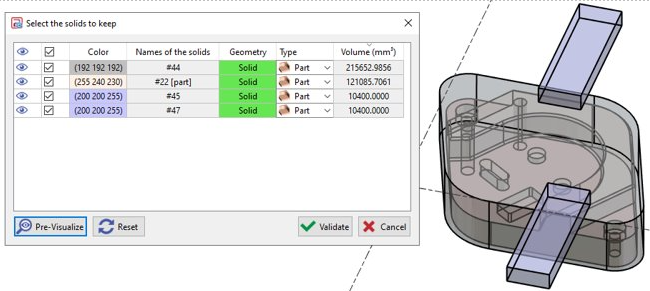

Dieser Befehl ermöglicht den Zugriff auf die Zuweisungstabelle von Solids, wo Sie entscheiden, ob ein Solid das Werkstück, das Rohteil, ein Spannelement oder etwas anderes ist. Diese Tabelle ist normalerweise beim Import einer Reihe von Solids zugänglich.

Dieser Befehl, der sich im Menü Datei/Hinzufügen befindet, kann nützlich sein:

• Wenn Sie den automatischen Import abgebrochen haben und zum Zuweisungsschritt zurückkehren möchten

• Wenn Sie das Werkstück entwerfen und das Rohteil (als Solid) und andere Elemente wie Spannmittel (ebenfalls als Solid) hinzufügen oder entwerfen, können Sie nach allem auf dem Bildschirm die Tabelle aufrufen, um jedem von ihnen seine Typologie zuzuweisen.

Sie können ein Video ansehen, das die Verwendung der Zuweisung von Solids zeigt :
