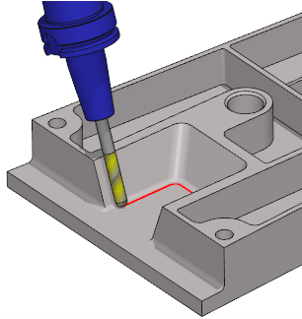

5-Achsen Simultanbearbeitung mit der Werkzeugflanke. Wird zur Bearbeitung von Strömungsteilen für Turbo-Motoren oder Luftfahrtteile, wie z.B. integrale Elemente, verwendet. Die Zielfläche wird in einem einzigen Schnitt unter Nutzung der gesamten Schneidenlänge des Werkzeugs erzeugt.

Dieser Zyklus bietet leistungsstarke automatische Strategien im Vergleich zur manuellen Walzfräsbearbeitung.

Wichtige Punkte

  • Die Eingangsgeometrie ist eine obere und eine untere Kurve

  • Verschiedene Arten der Geometrieauswahl: Walzfräsflächen, Bodenflächen, Neigungslinien oder obere und untere Kurven.

  • Die Bearbeitungsseite kann automatisch erkannt werden

  • verschiedene Strategien der Werkzeugwegsynchronisation

Technischer Hinweis zu WALZFRÄSEN Schnittstrategie: Axiale Rückfahrvorschub Seitenwand .

Ziel ist es, die Zielfläche mit nur ein Schnitt , unter Verwendung der gesamten Schneidenlänge des Werkzeugs . Die Motivation ist:

  • bessere Oberflächengüte (ohne Nachbearbeitung von Hand),

  • kürzere Schlichtzykluszeit,

  • vollständiger Zugriff auf Bearbeitungsbereiche durch simultane 5-Achsen-Vektororientierung,

  • konstante Schnittbedingungen (erhöhter Materialabtrag, konstante (geringe) Schnittkraft).

▶️ Sie können ein Video ansehen, in dem dieser Zyklus verwendet wird:

https://vimeo.com/850444783?share=copy
