循環 : 所有手動循環, 插銑輪廓
定義
這些指令用於定義導引點和刀具路徑的計算。
偏移類型
決定是否考慮刀具半徑補償。
下拉選單的選項為：
|
左 : 在 ISO 碼中生成 G41。 |
|
中心 : 在 ISO 碼中生成 G40。 |
|
右 : 在 ISO 碼中生成 G42。 |
刀具路徑
決定 GO2cam 生成的刀具路徑是否考慮刀具半徑。
下拉選單提供：
|
|
左 : GO2cam 在輪廓的左側生成偏移刀具路徑，並管理因刀具尺寸無法加工輪廓的區域。 |
|
零件
: GO2cam 不會重新計算偏移的軌跡。
|
|
右 : 與左側選項相同，但在刀具路徑的右側。 |
|
無過切檢查 : GO2cam 生成與輪廓完全對應的刀具路徑（無偏移），且無過切檢查。 |
所有手動循環

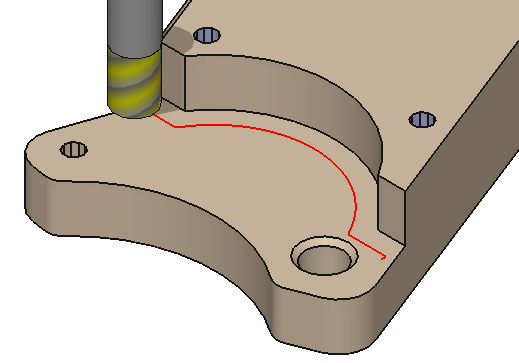

加工側邊的自動控制
|

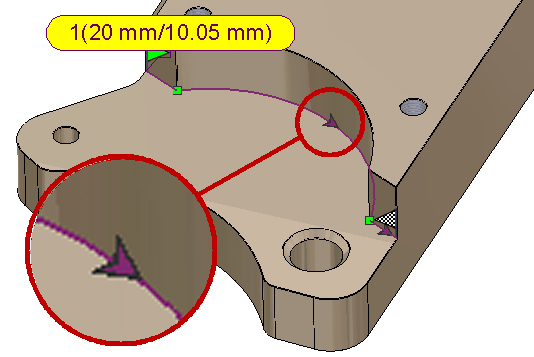

如果 輪廓方向 和 刀具路徑方向 不符合 實體外形 ，GO2cam 會自動 反轉輪廓方向 . 在右側圖像中，輪廓是逆時針方向，刀具在 實體左側 : GO2cam 自動反轉輪廓方向以避免在工件內部加工。 |
|
|
對於 在實體上編程的手動循環 ，此選項 無法使用 對於包含邊緣的 2D 輪廓。
R 最大係數
|
R 最大係數 : 在「零件」刀具路徑的情況下，某些機台不接受等於刀具半徑的半徑。GO2cam 使用 R 最大係數 . 使用 1.01 時，刀具路徑的半徑將為 R = 刀具半徑 x 1.01 . |

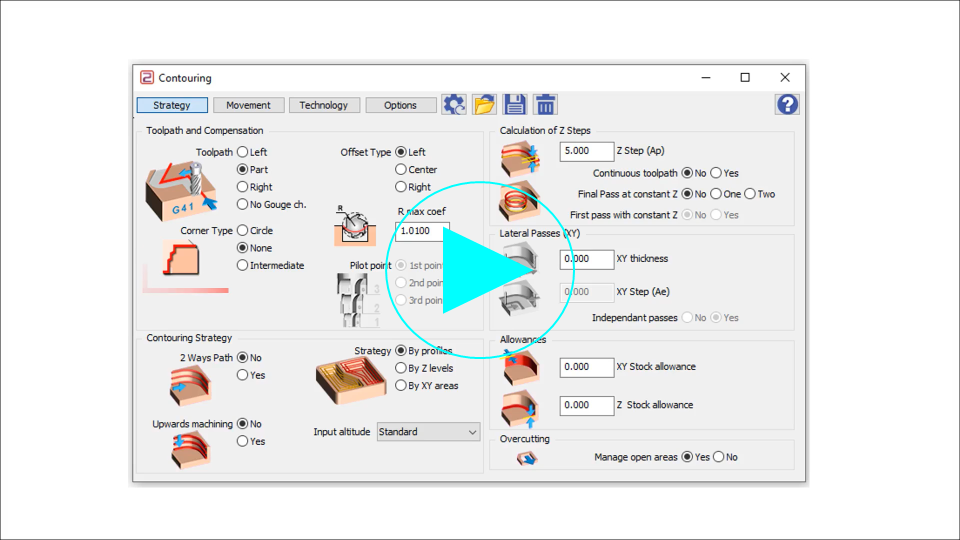

角落類型
使用此選項，您可以在尖角處生成 G2/G3（圓弧）。
「中間」選項僅適用於封閉輪廓。G2/G3 的生成會應用於所有角落，但最後一個角落除外。
路徑範例 左/左 :
|
圓形模式 |
無 |
中間模式 |
|
|
|
|
|
