GO2cam 線切割說明檔

Techno 表格 指的是預定義的加工參數集，有助於優化不同材料和條件下的切削過程。這些表格包含的資訊如下：

Techno 表格透過讓操作員根據所需的材料、厚度和精度快速選擇適當的設定，從而簡化了設定過程。

Techno 表格直接與機台連結。因此，每家機台製造商都有自己的一套 Techno 表格。

以下是關於如何在 GO2cam 中實施 Techno 表格的內容。

Techno 表格的建立

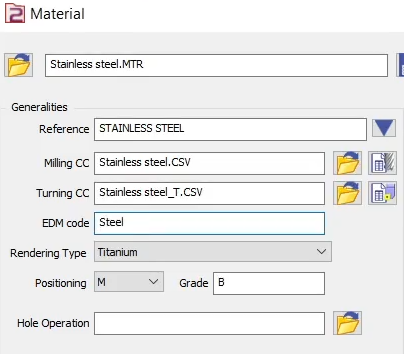

載入機台文件。定義 Techno 表格的第一步是載入或建立機台。文件副檔名為 .MCE 定義材料。右鍵點擊並編輯。選擇材料。在 EDM 代碼欄位中，輸入材料名稱，例如鋼材，以定義 Techno 表格中要使用的材料。套用並儲存材料。

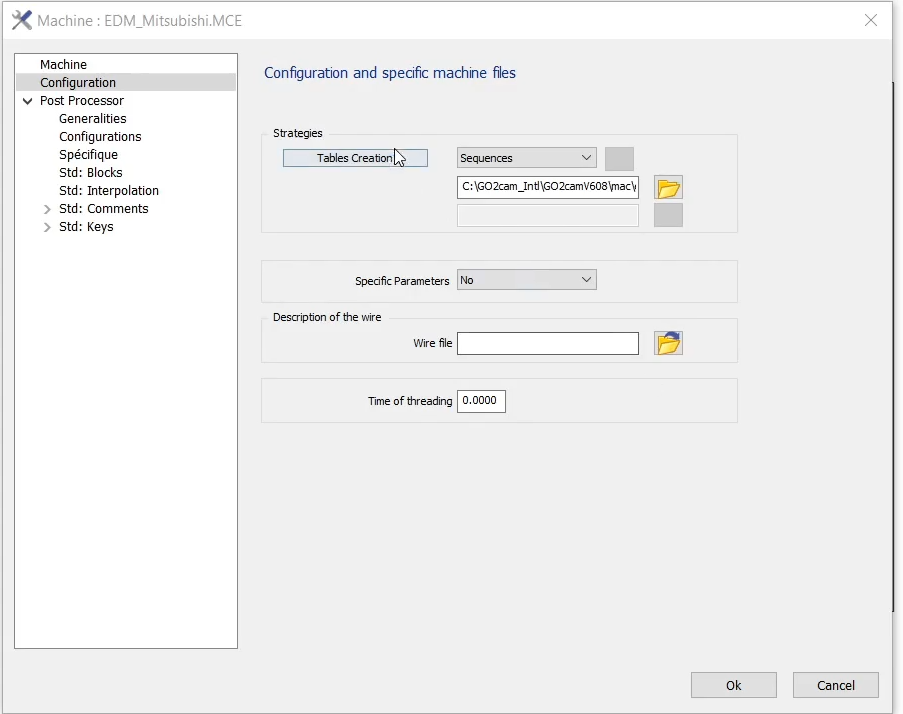

機台配置。編輯機台並導航至配置區。從策略下拉式清單中選擇「序列」。定義表格將被儲存的文件目錄。選擇資料夾。點擊「表格建立」按鈕以開啟用於定義 Techno 表格參數的視窗。

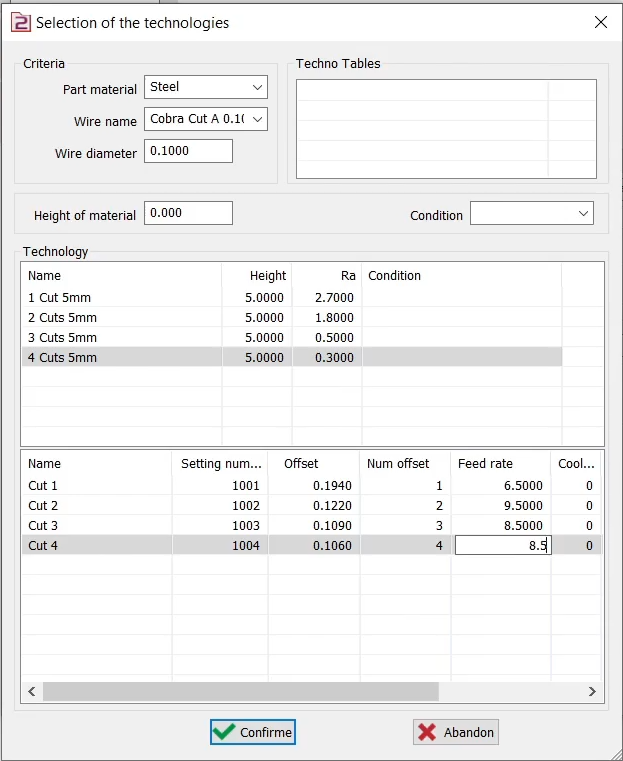

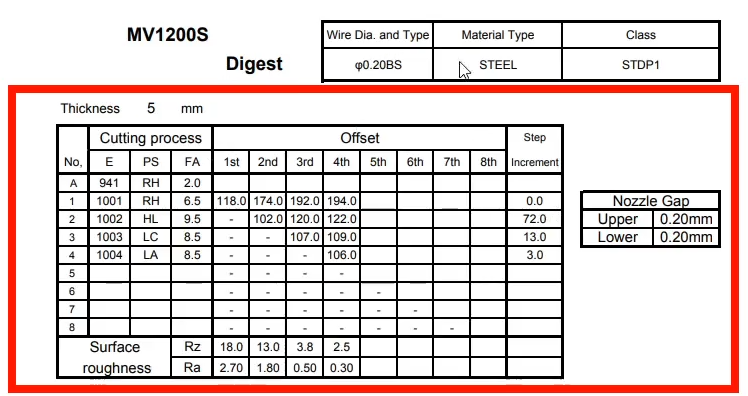

在「技術選擇」視窗中：若要建立新的 Techno 表格，請在「技術」區域按右鍵並選擇「新增」。會新增一行。參考製造商的數據手冊來插入相關參數。例如 Mitsubishi。會提供每種線材、材料、等級和材料厚度的 Techno 表格。設定編號在 E 欄定義，進給速度在 FA 欄定義，每次切割的偏移值和底部的表面粗糙度值。根據製造商表格輸入所需的參數。	「技術」下的第一個空格用於設定切割次數。第二個向下表格用於定義每次切割的其他參數，例如進給速度和偏移量。

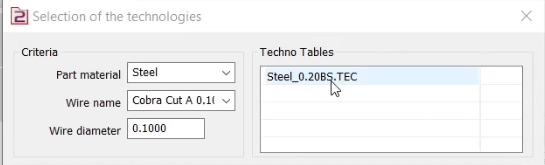

插入所有值後，確認並為文件命名。此文件現在可在「Techno 表格」欄位中找到。重複此過程以定義更多 Techno 表格。
您可以在此影片中找到關於 Techno 表格建立的完整詳細指南。

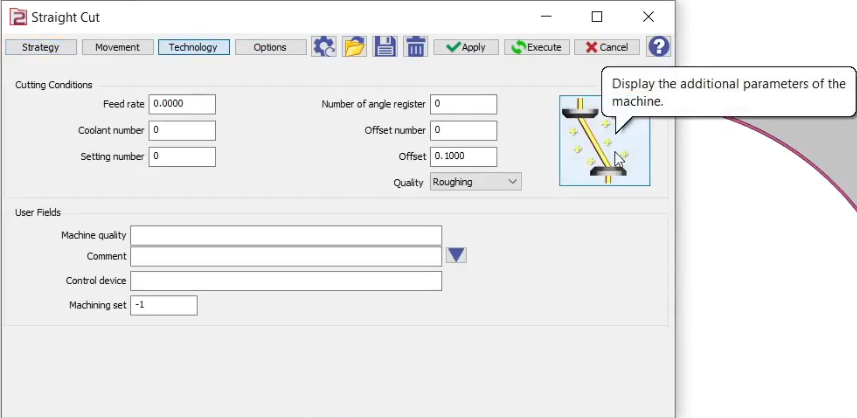

方法 1：套用於每個循環存取配置：開啟機台文件。導航至配置區。確認已指定 Techno 表格的正確目錄。選擇加工循環：展開加工循環選項。雙擊策略以開啟它前往「技術」標籤頁。點擊介面右側的線材圖像

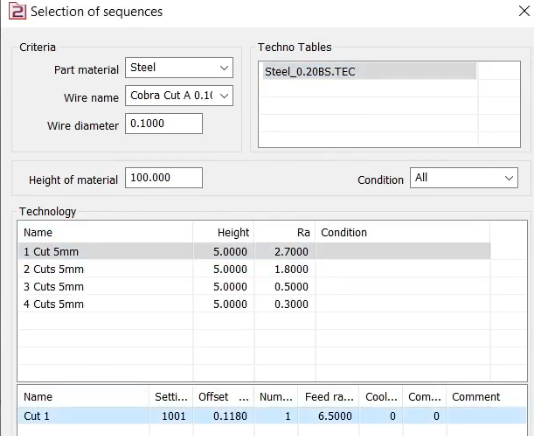

在下一個視窗中，選擇您建立的 Techno 表格。選擇該表格中的特定技術並確認。該視窗類似於「技術選擇」視窗。但這是用於將定義的技術套用到循環，標題為「序列選擇」。

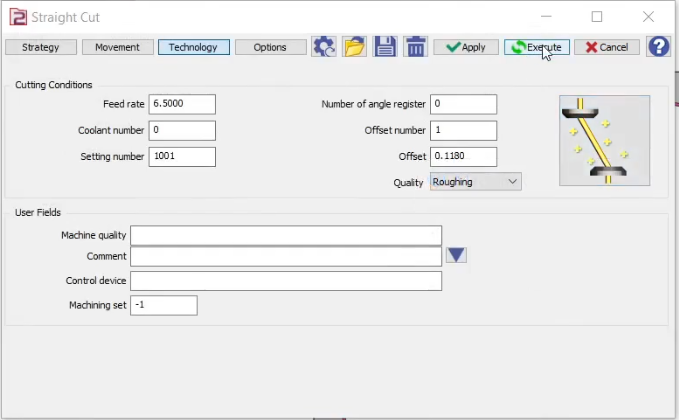

在「技術」視窗中，請注意切削條件已根據所選的 Techno 表格自動更新。點擊「執行」按鈕以驗證這些變更並繼續加工過程。
您可以在此影片中找到關於如何使用 Techno 表格的第一種方法的詳細資訊。

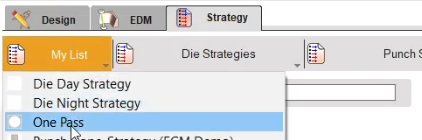

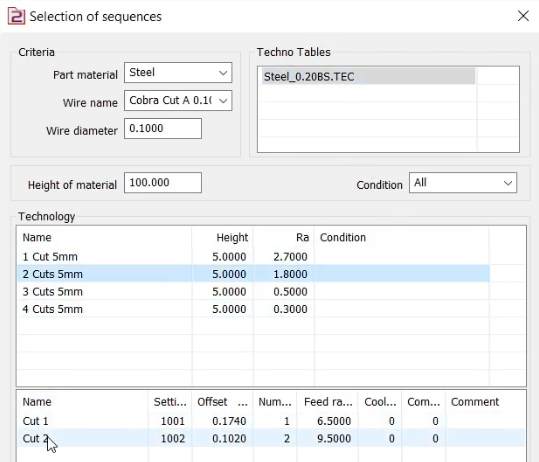

方法 2：按策略套用開啟機台文件。導航至配置區。確認已指定 Techno 表格的正確目錄。導航至「策略」標籤頁。從可用清單中，選擇所需的策略（例如，單次通過策略）。將出現一個視窗，您可以在其中選擇您建立的 Techno 表格。選擇所需的技術並確認。

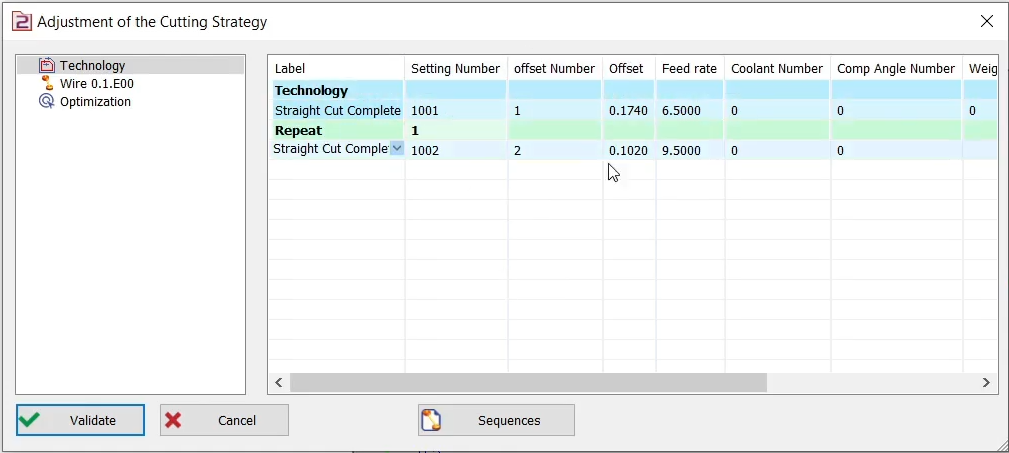

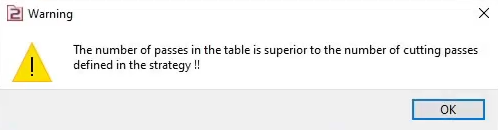

如果 Techno 表格中的切割次數多於策略中定義的次數，可能會彈出警告。點擊「確定」。「切削策略」視窗將開啟。GO2cam 會根據 Techno 表格自動調整切割次數。其他參數也會根據所選的 Techno 表格自動填寫。驗證切削策略選擇工件上的幾何圖形。計算並驗證 EDM 策略。	切削策略視窗

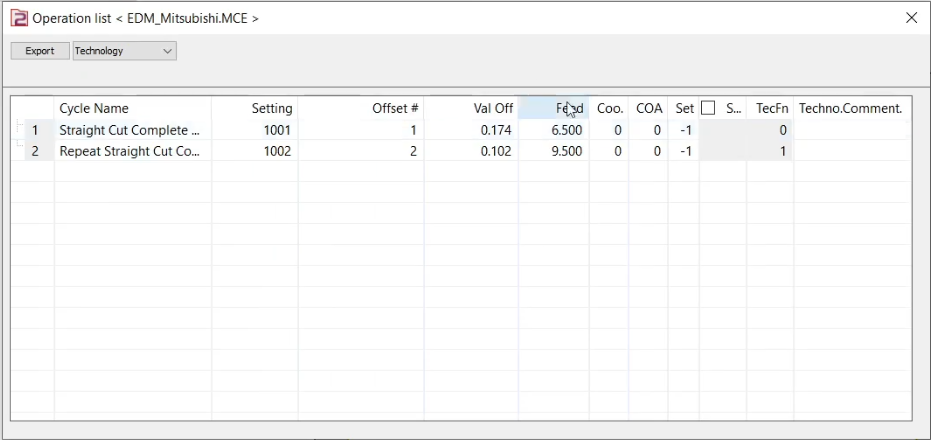

驗證參數：在加工樹中右鍵點擊「加工」並開啟操作清單。從下拉式清單中選擇「技術」。驗證先前在 Techno 表格中套用的參數是否準確反映在目前的操作中。	操作清單
您可以在此影片中找到關於如何使用 Techno 表格的第二種方法的詳細資訊。

GO2cam 能夠管理許多製造商的 Techno 表格。在軟體中包含參數和定義 Techno 表格的過程對於所有不同的製造商都是相同的。一些 EDM 機台製造商的範例包括：

AgieCharmilles
Makino 您可以在右側下載一些 Techno 表格的範例。
Mitsubishi 您可以在右側下載一些 Techno 表格的範例。
Sodick，等等…
