此選項用於多種加工循環，具有不同的目的和行為。
請使用 樹狀圖 螢幕右側的
Cycle: 插槽精修 / 精修直徑/端面
插槽精修定義
在側邊/側邊精修的情況下，此選項可定義兩個精修路徑之間的重疊路徑值。 .
規則
-
僅當溝槽具有 平面底部 .
-
時才進行重疊。如果沒有足夠的空間來遵守該值，則 重疊路徑值 將以 較小的值 .
進行。請參閱以下範例： 我們定義重疊路徑值為 3mm。 .
|
1. 溝槽具有平面底部，寬度為 6 公釐 . |
精修的第一側 |
精修的第二側：遵守了 3 公釐的 重疊路徑值 . |
|
|
|
|
2. 溝槽具有平面底部，寬度為 1 公釐寬度 . |
精修的第一側 |
精修的第二側：無法遵守 3 公釐的 重疊路徑值 ，但 重疊路徑值 仍然執行（0.5 公釐）。 |
|
|
|
|
3. 溝槽沒有平面底部。 |
精修的第一側 |
精修的第二側：無法遵守 3 公釐的 無法進行 重疊路徑值。 |
|
|
|
精修直徑/端面定義
重疊路徑值是兩個連續加工元件之間的超出長度。
此選項與退刀參數緊密相關，該參數可根據所選的加工模式來縮短主要路徑。
以下是一些使用此配置的範例： 先端面後直徑（在精加工優先順序中） .
首先執行黃色刀具路徑，然後退刀，最後執行綠色刀具路徑。
|

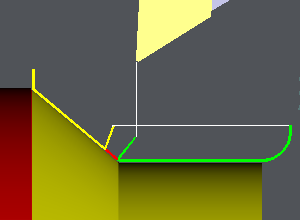

重疊路徑值 = 1 公釐 退刀 = 0 公釐 「綠色」路徑以定義的重疊路徑值覆蓋黃色路徑。 |
|
|

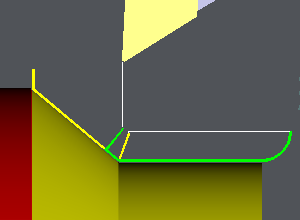

重疊路徑值 = 1 公釐 退刀 = 0.5 公釐 黃色路徑縮短 0.5 公釐，以便在角落處留有餘料。 綠色路徑透過覆蓋黃色刀具路徑來完成形狀。 |
|
|

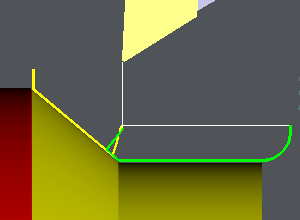

重疊路徑值 = 0 公釐 退刀 = 1 公釐 在此情況下，形狀無法正確完成！ |
|
