此選項用於多種加工循環，具有不同的目的和行為。
請使用螢幕右側的 樹狀圖 。
循環: millyuGO 挖槽, 面銑挖槽, 挖槽, 挖槽+輪廓, 挖槽再加工, 輪廓精修, 精修再加工, millyuGO, PAM, 面粗銑, 挖槽 - 面, 平面精加工, 輪廓精修 - 形狀, Plunge Pocketing, Plunge Contouring
標準循環定義
當刀具路徑不連續時，GO2cam 提供多種可能性來管理刀步之間的移動。可以定義快速移動或 Fmax 進給率，或快速進給率的比例。以下是可調整的參數：
移動
|
|
快速: 執行快速移動。 |
|
|
|
G1 Fmax: 移動以 Fmax 值執行，該值在機台文件中定義。 |
|
|
|
G0/G1 Fmax: 我們根據參數 Rapid/Fmax % 調整進給率。 |
Fmax 安全距離
這是退刀距離。
Rapid/Fmax %
|
值 = 0
移動以可用最大值進給率執行。
|
|
|
0 < 值 < 1
一些移動以可用最大值進給率執行。
|
|
|
值 = 1 所有移動均以快速執行。 |
|
循環 : 插銑挖槽, 插銑輪廓
插銑挖槽、插銑輪廓定義
XY 刀步之間的快速移動管理以及進給率值的定義。將使用的進給率值在「技術」頁面中定義。Fmax 值在機台文件中定義。可以在「一般」標籤中定義。
在策略中，有三個選項：
快速 |
|

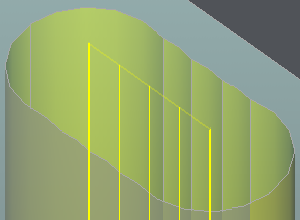

GO2cam 螢幕上沒有顯示路徑。 |
|
在 2 個刀步之間的每次移動都編程 G00。 |
|
G1 Fmax |
|

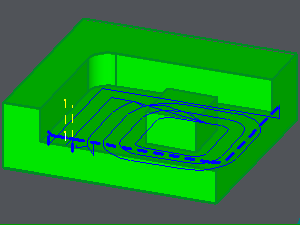

顯示的路徑是透明的。 |
|
在 2 個刀步之間的每次移動都編程 G01。 機台文件中定義的 Fmax 為 F1000。 |
|
G1 進給率 |
|

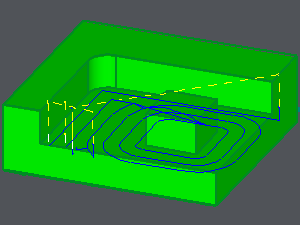

顯示的路徑是完整的。 |
|
在兩個刀步之間的每次移動都編程 G01。 進給率值從循環的「技術」頁面讀取。 使用 退回 (Z 向) 和 退刀 (XY 向) 進給率，在我們的範例中分別為 F300 和 F200。 同時也為每個 G1 移動使用通用進給率（此處為 F255）。為此，將退回和退刀進給率設置為 0。 |
|
