直線切削, 錐度切削的定義

這些參數允許您在電線的進刀和退刀處添加超長和圓弧。

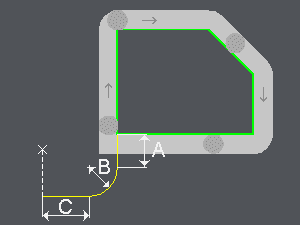

進刀超長 (A)

正值會延長輪廓第一個元素的刀具路徑，負值則縮短。如果第一個元素是圓弧，則超長是圓形的。這通常用於加工從外角開始時。

進刀圓弧半徑 (B)

在第一個輪廓元素之前添加的圓弧，與其相切。如果使用了進刀延伸，則進刀圓弧半徑將在其之前定位。此半徑必須大於線材半徑。

圓弧超長 (C)

如果定義了進刀圓弧半徑，您可以在其之前添加線性超長。您可以選擇：

• 自動：圓弧超長根據穿線點自動計算

• 手動：輸入圓弧超長。

進刀圓弧超長 (C)

如果選擇「手動」，請輸入您想要的值。

---

4軸 輪廓/輪廓, 4軸 元件/元件的定義

線材進刀和退刀的管理。我們可以為線材的進刀和退刀添加超長和圓弧。

進刀圓弧半徑 (A)

在第一個輪廓元素之前添加的圓弧，與其相切。如果使用了進刀延伸，則進刀圓弧半徑將在其之前定位。此半徑必須大於線材半徑。

進刀超長 (B)

正值會延長輪廓第一個元素的刀具路徑，負值則縮短。如果第一個元素是圓弧，則超長是圓形的。這通常用於加工從外角開始時。
