本頁面專門為負責在客戶端安裝和配置 NCcontrol 的加值經銷商 (VARs) 所設。

NCcontrol 的結構

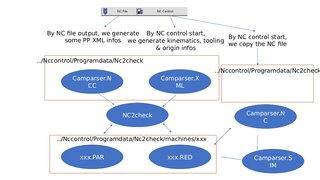

NCcontrol 所需的檔案和目錄結構，請參閱可下載的 PowerPoint 簡報，其中包含兩個說明圖。

客戶電腦的配置

在客戶端定義機台時，請遵循以下步驟：

1. 為每台機台建立一個目錄

   • 為每台機台，在以下位置建立專用目錄：
     C:\Program Files\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. 機台檔案配置

   • 請確保此目錄在機台檔案中被引用，特別是在後處理器頁面。

3. 後處理器設定

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • 所需變數列表，請參閱： CNC 控制器的變數 .

下載資料

• exportNC.xml 檔案包含 MTE 機台運動鏈、原點列表和刀具偏移的資訊。

• 此檔案提供 NC2check 所需的資料，以分析和處理 NC 檔案。

• 生成 NC 檔案時，會自動導出一個 XML 檔案。其名稱與 NC 檔案相同，但副檔名為 .NCC，且位於 NC 輸出相同的目錄中。

MCG 檔案規則

創建 3D 運動鏈機台檔案時，有兩項強制性規則：

1. 主機台框架組件 必須命名為 本體 ( 大寫 B 是必需的 ).

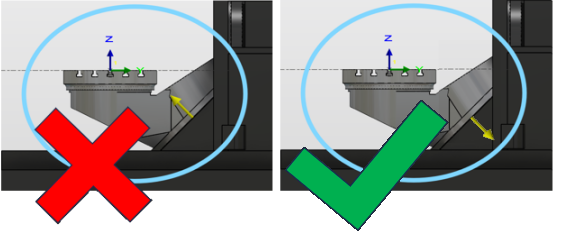

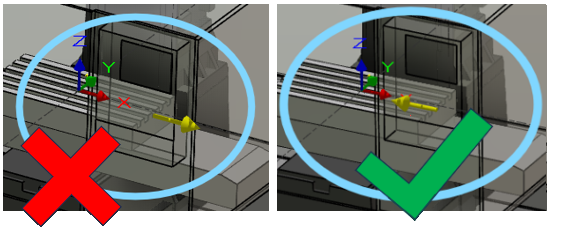

2. 每個軸的方向和轉向至關重要，必須正確定義。
