GO2cam VERICUT 匯出

VERICUT 是領先的 CNC 模擬與驗證軟體 由 CGTech 開發。它透過模擬 CNC 刀具路徑、偵測碰撞以及在實際生產前優化切削流程，確保無誤的加工。

從 GO2cam 匯出至 VERICUT

從 GO2cam 匯出加工資料至 VERICUT 進行模擬：

  1. 開啟您的專案 GO2cam .

  2. 導覽至： 工具 > 標準巨集 > Vericut.ppi .

  3. 此巨集將匯出所有必要的資料（刀具路徑、刀具和工件）以在 VERICUT .

  • 對於銑削專案： 需要包含機台和參數設定的 Vericut 專案。

  • 如果未提供專案： 您需要在 Vericut 中手動建立一個。

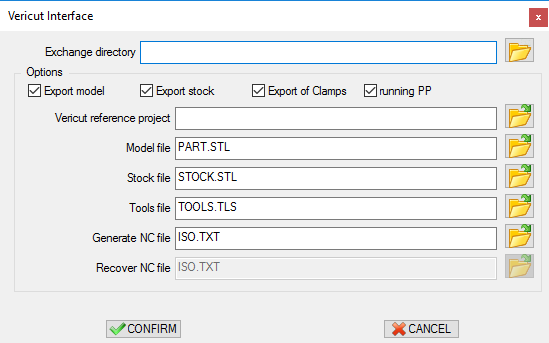

介面選項：


  • 交換目錄： 指定 VERICUT 檔案匯出的資料夾。

  • 匯出模型： 匯出實體零件的 STL 檔案。

  • 匯出素材： 匯出素材的 STL 檔案。

  • 匯出夾具： 將所有刀具系統匯出為 STL 檔案。

  • 執行 PP： 匯出後自動啟動後處理器以生成 NC 檔案。如果未勾選，則會恢復 NC 檔案。

  • Vericut 參考專案: 將會填入匯出項目的 Vericut 專案。

  • 模型檔案、素材檔案、刀具檔案: 對應檔案的名稱。

  • 生成 NC 文件 / 恢復 NC 文件: 要生成或恢復的 NC 文件名稱，取決於 "運行 PP" 的設定。

總結來說， Vericut.ppi 介面提供了一個簡化的方式，將資料從 GO2cam 傳輸到 Vericut 進行模擬，並在專案設定和檔案匯出選項方面提供了靈活性。

image-20240911-064912.png 您可以在此影片中找到詳細解釋的 Vericut 匯出流程。

Vericut Export.png

GO2cam Eureka 匯出

Eureka 是一款 CNC 模擬與優化軟體 由 NUM 。它用於驗證、優化和模擬 CNC 加工流程，確保無錯誤的刀具路徑和高效的生產。

將 GO2cam 專案匯出到 Eureka 進行模擬

要將 GO2cam 專案匯出到 Eureka 進行模擬：


  1. 請確保腳本範本資料夾包含機台定義。

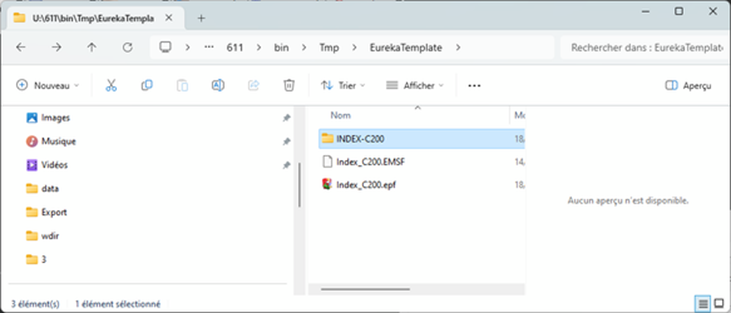

  1. 將必要檔案複製到 GO2cam Exchange 資料夾。 。 emsf 檔案是一個範本，將根據加工的零件進行修改。

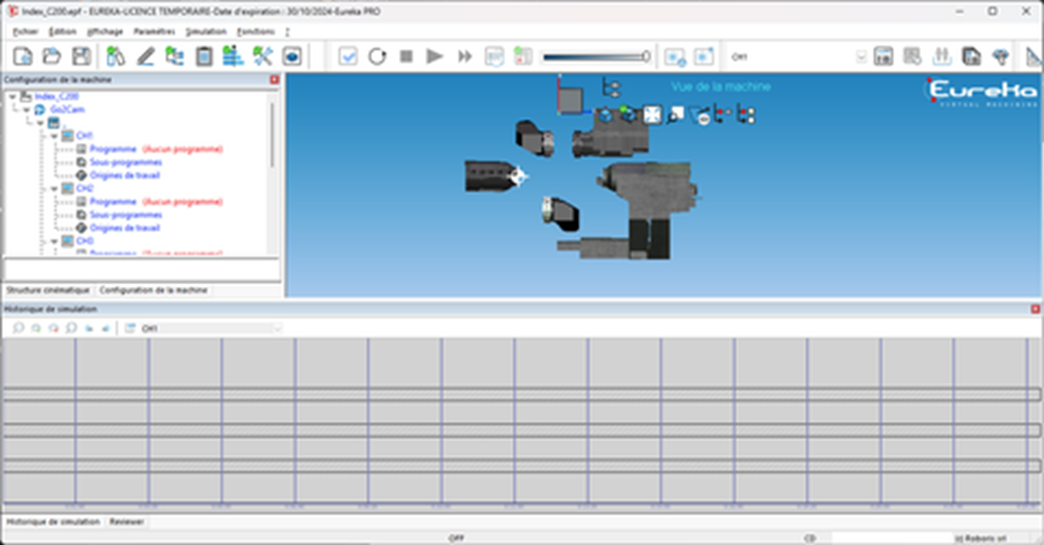

  2. 開啟 .epf file in Eureka. This will load the machine definition.


  1. 點擊「GO2cam」子選單並選擇「載入組態」。 這將載入刀具（ .etf 檔案）以及 GO2cam 為素材、零件和其他組件建立的 STL 檔案。

  1. 檢視或修改刀具： 點擊紅色框起來的圖示以存取刀具參數。這些值對應於 .etf 檔案中的值。

注意： 「LoadEurekaEtfFile.js」腳本（位於 U:\New\3d\usi\vericut）可用於將 .etf 檔案載入 GO2cam。但是，如果檔案包含非 ASCII 字元，可能會失敗。Eureka 需要 ASCII 編碼，而非 UTF-8。
