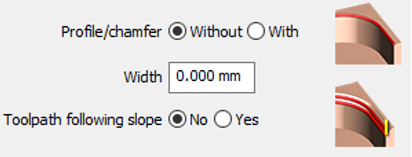

在大多數情況下，實體或輪廓線上沒有設計倒角（輪廓/倒角設為 無 ）。XY 平面上的倒角尺寸由參數 寬度 .

如果倒角已設計好，則寬度參數將被忽略（輪廓/倒角設為 有 ），尺寸將自動從實體讀取。

For information about 仿斜坡刀路 , click 此處 .

深度重算參數提供了調整刀尖深度的能力。

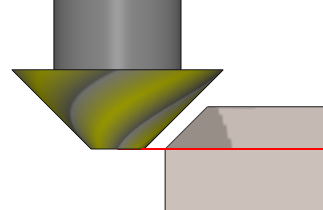

刀尖

在此情況下，需要定義底部Z值。如果設定值與倒角尺寸相同，刀尖將與倒角底部邊緣處於同一水平。建議設定較大的Z值。

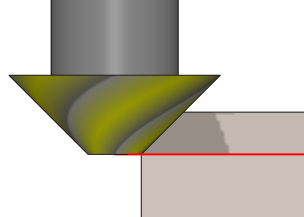

導引點

類似於刀尖。唯一區別在於刀具的偏移取決於導引點的位置。

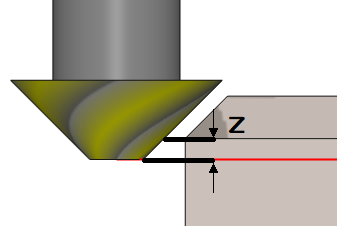

Z 增量

在此模式下，無需在幾何選擇期間定義倒角的Z高度（底部Z）。在策略頁面中，可以定義一個增量值，該值將在Z方向上從倒角邊緣偏移刀尖。

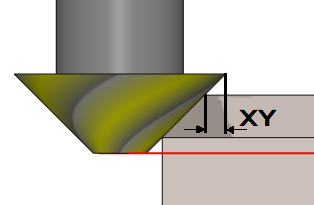

XY 增量

此模式與Z增量類似，不同之處在於增量值將刀具邊緣偏移到倒角的頂部邊緣。

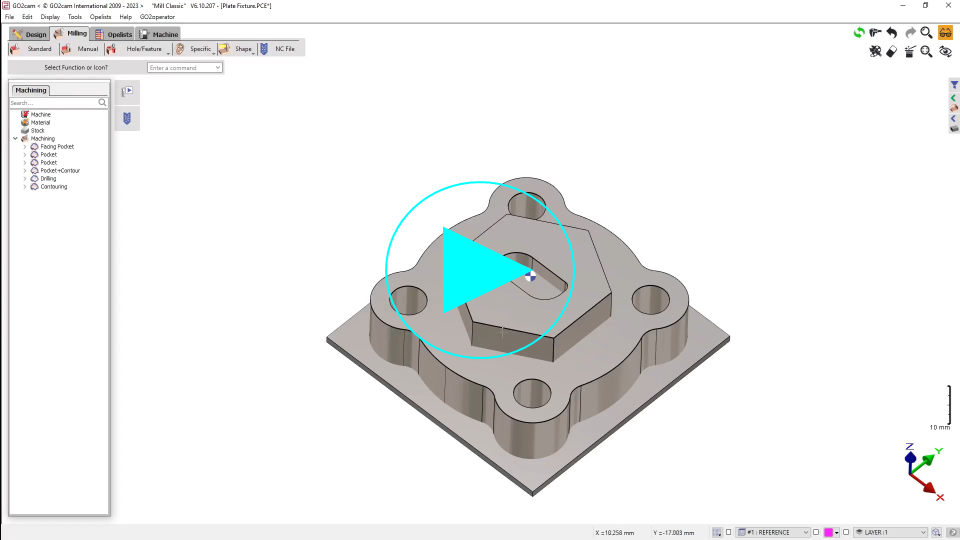

觀看解釋策略的影片。

#1 圖像中的是倒角在XY平面上的寬度， #2 是Z值。

將Z值設置為與倒角邊緣相同的水平可能會導致刀柄碰撞，如左側圖像所示。

建議始終偏移Z值以避免此類情況，如右側圖像所示。
