循环: 铸件, 毛坯, 铸件 (粗加工再加工), 毛坯 (粗加工再加工), PAM
定义
此参数允许在每次加工步骤中补偿刀具。目的是避免刀具侧面与零件壁接触。
设置
-
此选项适用于垂直壁
-
必须定义一个限制轮廓。
-
没有固定的补偿值或角度: 我们定义一个最大补偿值，该值应用于加工形状的底部 。所有步骤都根据此最终值计算。
-
在循环的策略页面中，必须将“限制区域”设置为“内部”。
|

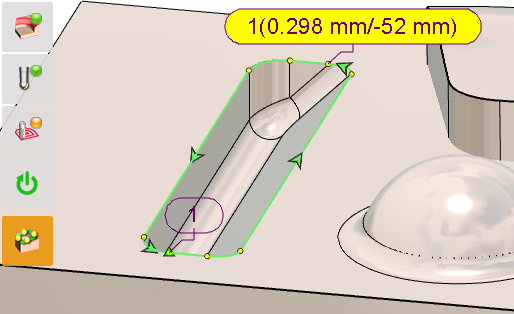

一个具有一个垂直壁和一个斜面的型腔示例。 定义了一个限制轮廓。
|

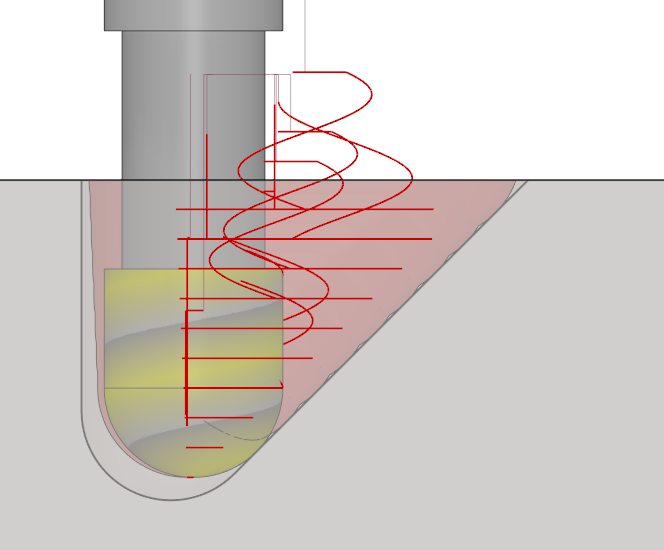

从侧面看，可以看到垂直壁上留有毛坯余量。在每个 Z 步都定义了一个小的退刀量，每个退刀量都比前一个稍大。
|
