循环 : 所有标准循环
此命令可用于在型腔和/或岛屿底部编程圆角或倒角，并在型腔和/或岛屿侧面编程斜度。
有两种不同的情况：
-
如果正在处理实体，请使用 实体轮廓 : 设置 ' 从实体读取 ' 为 是 ，以便直接从实体模型获取斜度、圆角和倒角的数值。在这种情况下，其他数值无需填写。
-
如果正在处理二维几何图形，请设置 ' 从实体读取 ' 为 否 .
单击所需的选项，组合它们，并通过动态图标检查所选选项。
顶部选项
|
型腔及其岛屿的顶面有七种可用选项： |
|
|
标准: 无圆角或倒角 |
|
圆角 : 在型腔和岛屿上都编程半径 |
|
型腔圆角 : 仅在型腔顶部编程半径 |
|
岛屿圆角 : 仅在岛屿顶部编程半径 |
|
倒角 : 在型腔和岛屿上都编程倒角 |
|
型腔倒角 : 仅在型腔顶部编程倒角 |
|
岛屿倒角 : 仅在岛屿顶部编程倒角 |
侧面选项
|
型腔及其岛屿侧壁有四种可用选项： |
|
|
|
标准: 无圆角或倒角。 |
|
斜度 : 在型腔和岛屿上都编程斜度。 |
|
锥形型腔 : 仅在型腔上编程斜度。 |
|
锥形岛屿 : 仅在岛屿上编程斜度。 |
底部选项
|
型腔底部有七种可用选项： |
|
|
|
标准 : 无圆角或倒角 |
|
圆角 : 在型腔和岛屿上都编程半径 |
|
型腔圆角 : 仅在型腔底部编程半径 |
|
岛屿圆角 : 仅在岛屿底部编程半径 |
|
倒角 : 在型腔和岛屿上都编程倒角 |
|
型腔倒角 : 仅在型腔底部编程倒角 |
|
岛屿倒角 : 仅在岛屿底部编程倒角 |
根据所选选项，一些可访问或不可访问的参数已准备好填写：
对于顶部和底部：
- 半径/高度 : 如果选择了圆角，则输入半径值；如果选择了倒角，则输入倒角高度。
- 倒角角度: 倒角的角度。
- 留料值: 斜度上的波峰值。
对于轮廓加工循环， 负半径值 也可以定义，以便使用侧铣刀和面铣刀加工反向圆角以形成“槽”。
|
|
角度选项 :
此选项不适用于 Z 重复循环 .
当编程斜度时，角度可以通过两种不同的方式进行加工：
|

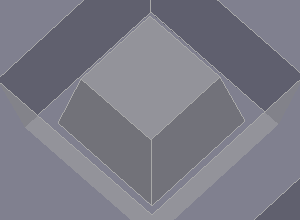

圆形 |

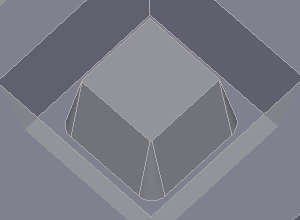

尖角 |
|
|
