循环 : 所有手动循环, Plunge Contouring
定义
这些命令用于定义引导点和刀具路径的计算。
偏移类型
确定是否考虑刀具半径补偿。
下拉菜单的选项是：
|
左 : ISO 代码中生成 G41。 |
|
中心 : ISO 代码中生成 G40。 |
|
右 : ISO 代码中生成 G42。 |

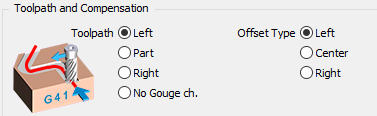

刀具路径
确定 GO2cam 生成的刀具路径是否考虑刀具半径。
下拉菜单提供：
|
|
左 : GO2cam 在轮廓左侧生成偏移刀具路径，并管理刀具因尺寸无法加工轮廓的区域。 |
|
零件
: GO2cam 不重新计算偏移轨迹。
|
|
右 : 与左侧选项相同，但在刀具路径右侧。 |
|
无过切检查 : GO2cam 生成与轮廓完全匹配的刀具路径（无偏移），且无过切检查。 |
自动控制加工侧。对于 在实体上编程的手动循环 ，此选项 不可用 ，包含边的二维轮廓。
所有手动循环
自动控制加工侧
|

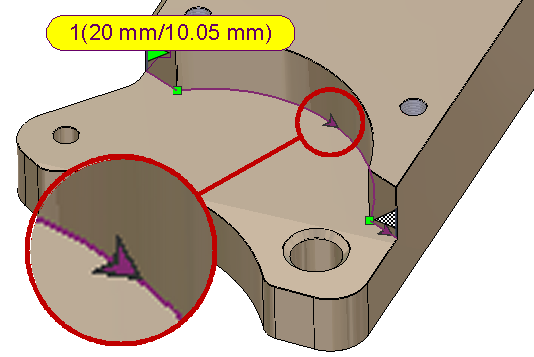

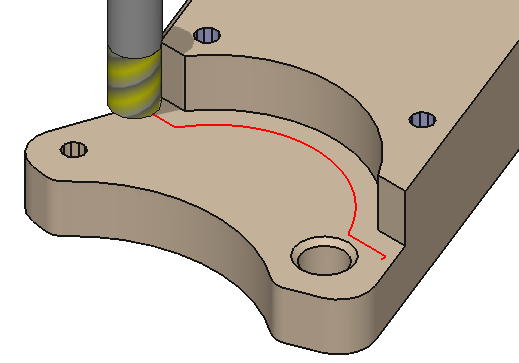

如果 轮廓方向 和 刀具路径方向 不匹配，根据 实体形状 ，GO2cam 会自动 反转轮廓方向 . 在右侧图像中，轮廓是逆时针方向，刀具编程在 实体左侧 : GO2cam 自动反转轮廓方向以避免在工件内部加工。 |
|
|
对于 在实体上编程的手动循环 ，此选项 不可用 ，包含边的二维轮廓。
R 最大系数
|
R 最大系数 : 对于‘零件’刀具路径，某些机床不接受等于刀具半径的半径。GO2cam 使用 R 最大系数 . 使用 1.01 时，刀具路径的半径将为 R=刀具半径 x 1.01 . |

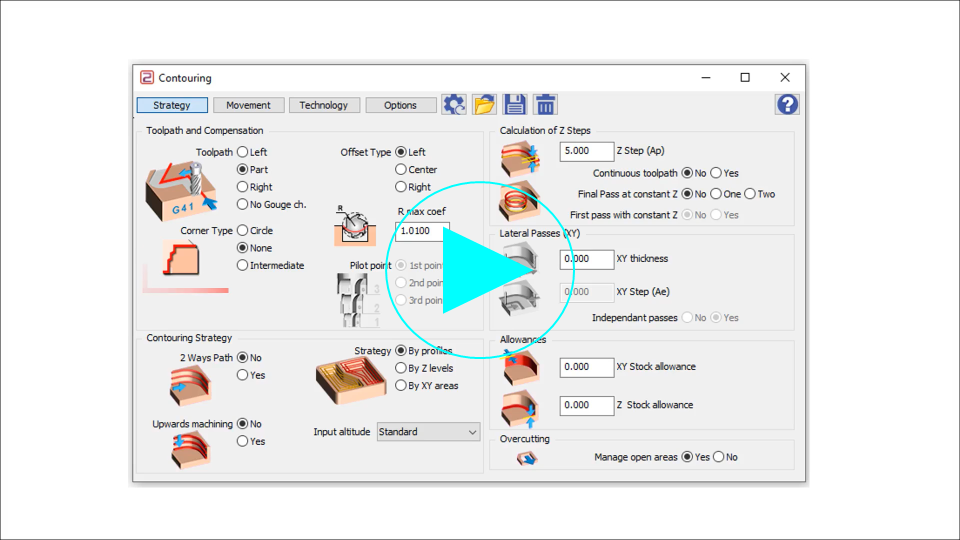

角落类型
使用此选项，您可以在尖角处生成 G2/G3（圆弧）。
‘中间’选项仅适用于闭合轮廓。G2/G3 的生成发生在所有角上，除了最后一个角。
路径示例 左/左 :
|

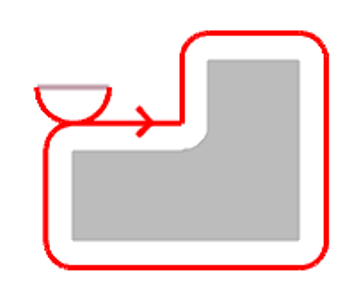

圆模式 |

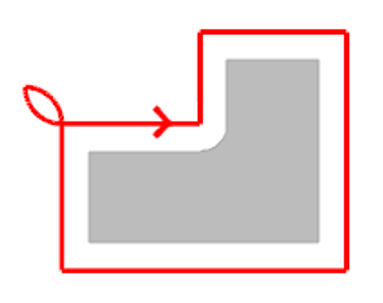

无 |

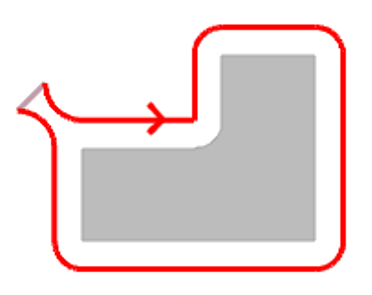

中间模式 |
|
|
|
|
|
