介绍
刀具查找器的目的是 以获得最大允许刀具直径 用于型腔的加工。

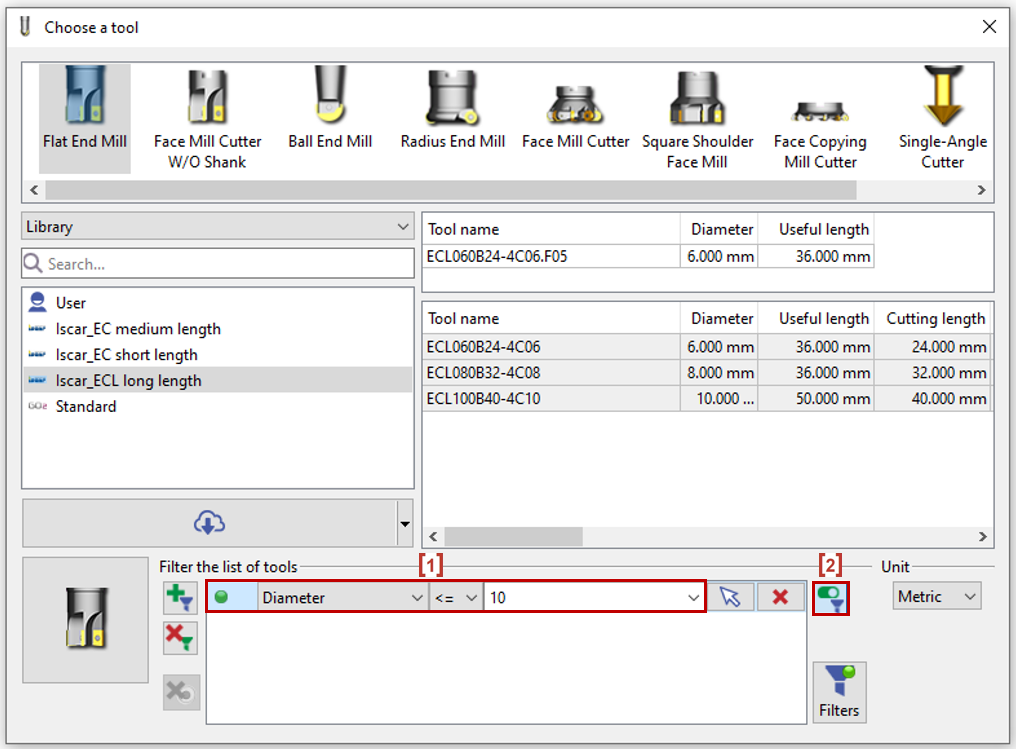

当您已选择一个几何图形时， 一些刀具过滤器会自动应用刀具直径 ( [1] on the image below) and sometimes Bottom radius.
应用规则
这3个计算的组合给出了预选值：
-
型腔半径 被检查：刀具半径不能超过此值，
-
岛屿和型腔壁之间的通道 被计算，并考虑最低值，
-
算法还会自动应用一个数学公式于 刀具直径不能大于内切圆直径的一半 ，以避免提出直径与整个型腔本身一样大的刀具！（请参见下面的特殊情况）。
取消刀具查找器
2种解决方案，如果您 不想要 该 自动预选 :
-
取消过滤器 通过点击 [2] ,
-
或 通过选择刀具开始选择 ，然后选择几何图形。
应用案例
如果选择了多个轮廓，则取较小的值。以下是一些案例：
|

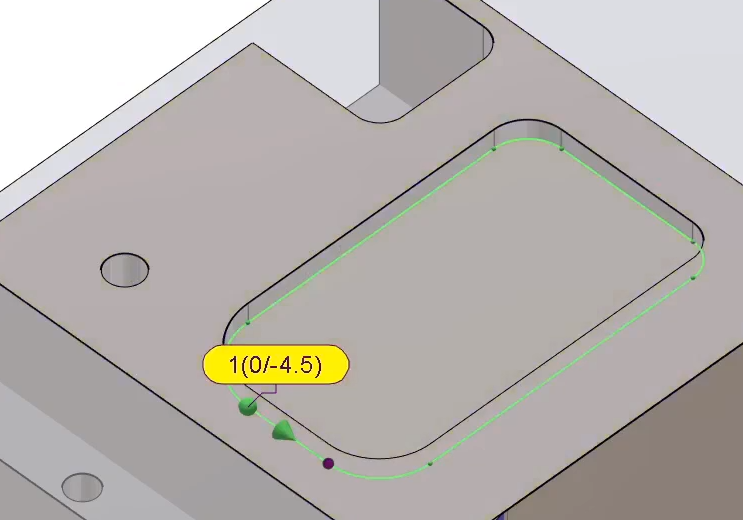

具有不同圆角的型腔
|
我们有一个具有不同半径圆角的型腔，最小半径为6毫米。 因此，刀具查找器建议最大直径为12毫米的刀具。 |

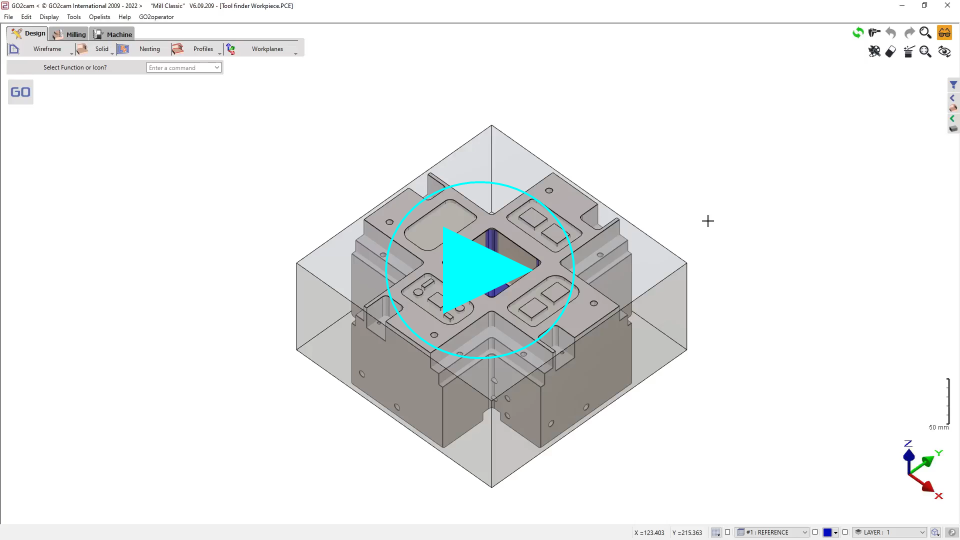

刀具查找器 - 具有不同圆角的型腔
|
|
带2个岛屿的型腔
|

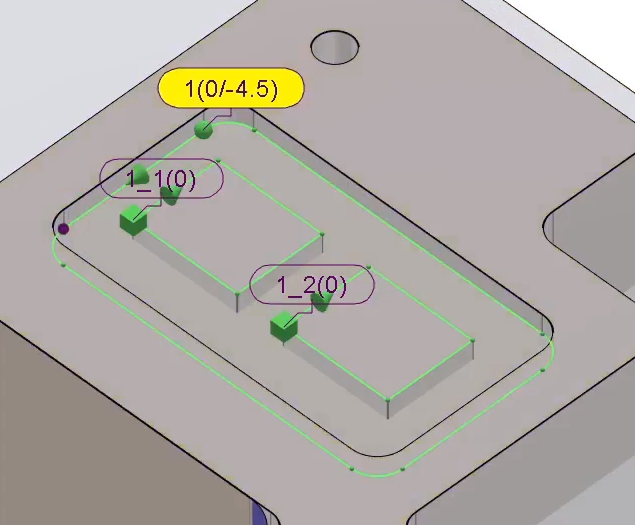

我们有一个带2个岛屿的型腔。 2个岛屿之间的距离为11毫米，而岛屿与壁之间的距离为10毫米。 因此，刀具查找器建议直径为10毫米或更小的刀具。 |

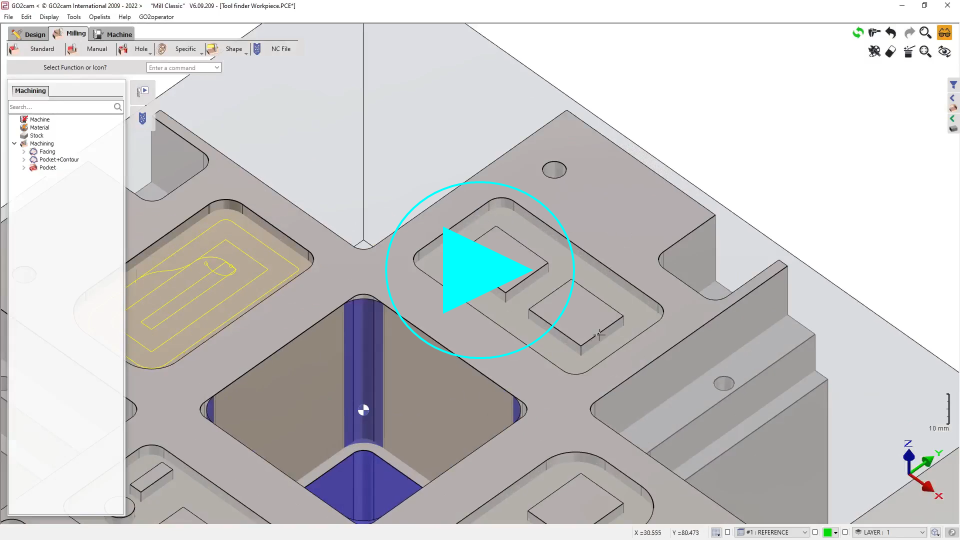

刀具查找器 - 带2个岛屿的型腔
|
|

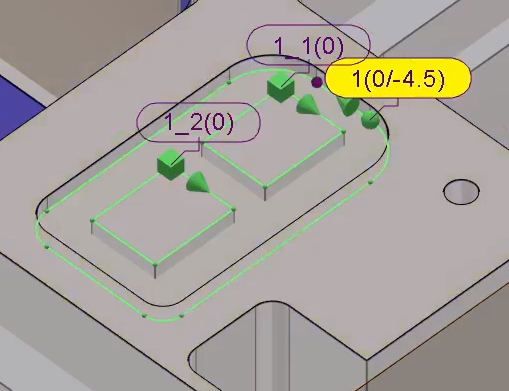

带2个岛屿和不同圆角的型腔
|
该型腔具有不同半径的圆角并包含2个岛屿。 岛屿之间的距离以及与壁的距离均为10毫米。然而，岛屿圆角与壁之间的间隙小于10毫米，刀具查找器建议9.73毫米。 |

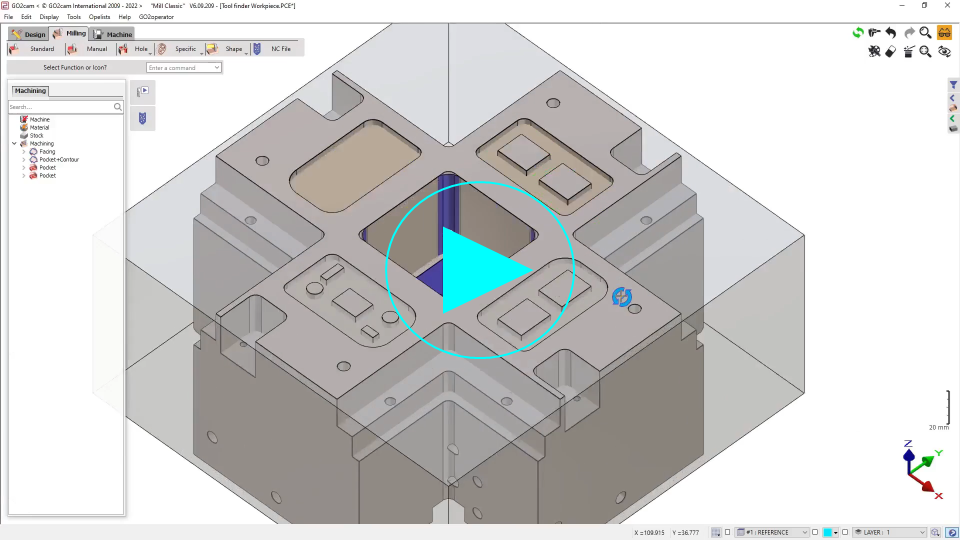

刀具查找器 - 带2个岛屿和不同圆角的型腔
|
|
带多个岛屿的型腔
|

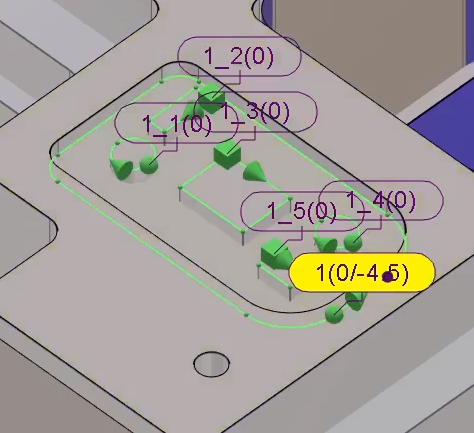

该型腔有许多岛屿，难以通过控制测量它们之间的间隙。 但是，刀具查找器仍然可以测量并建议最大刀具直径。 |

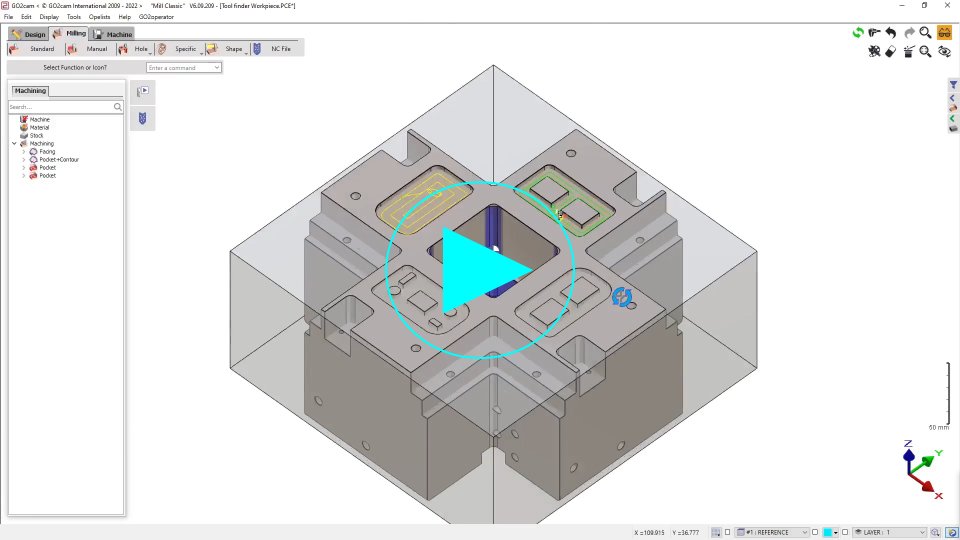

刀具查找器 - 带多个岛屿的型腔
|
|

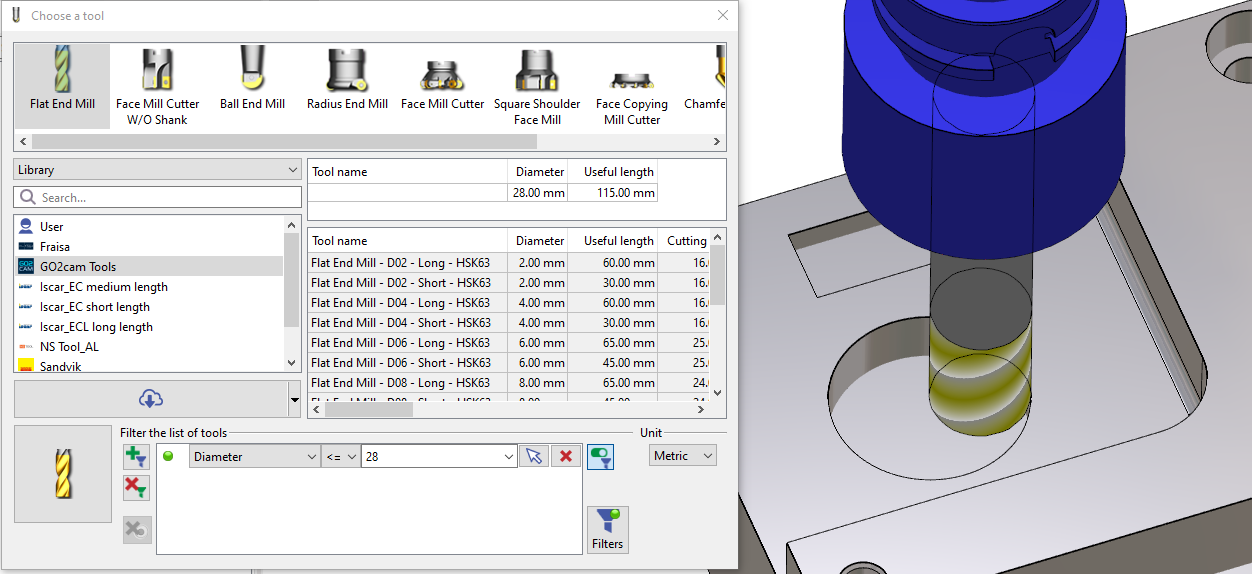

特殊情况： 圆柱形型腔 在这种情况下，我们不应用最大允许刀具的原则，因为它将与型腔大小相同！ 应用的公式是获取内切圆直径并除以2。 |
|
|
