加载机床文件。

定义 Techno Table 的第一步是加载或创建机床。文件扩展名为 .MCE

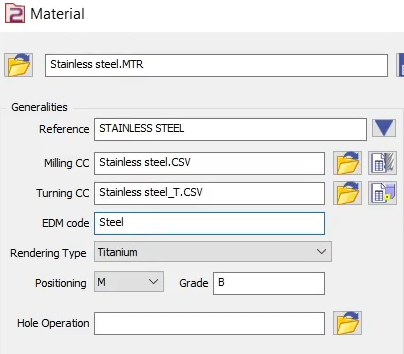

定义材料。

• 右键单击并编辑。

• 选择材料。

• 在 EDM 代码字段中，键入材料名称，例如 Steel，以定义将在 Techno Table 中使用的材料。应用并保存材料。

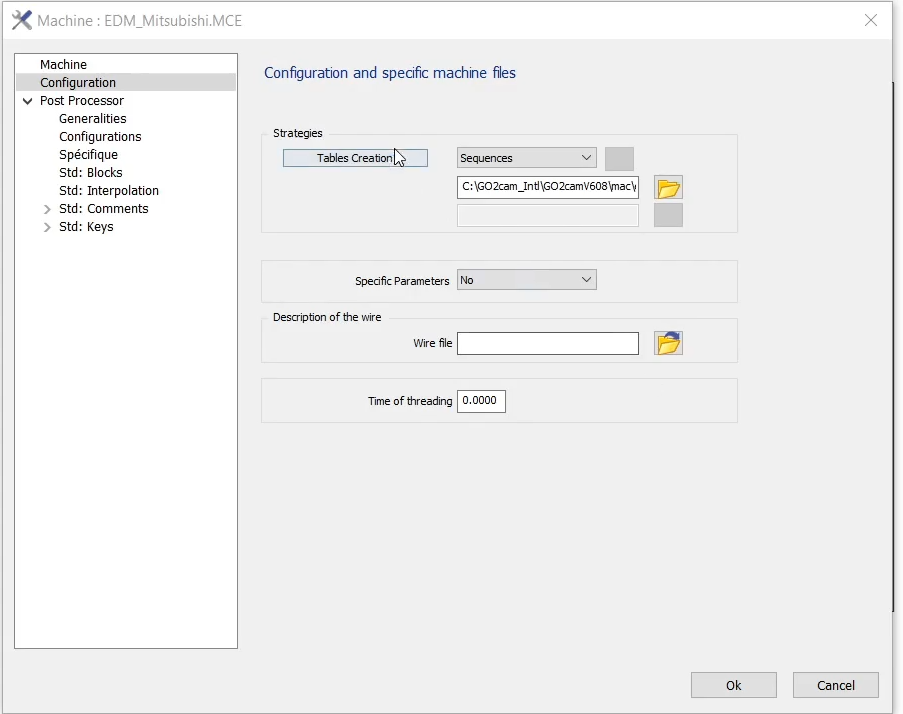

机床配置。

• 编辑机床并导航到配置部分。

• 从策略下拉列表中选择“Sequences”。

• 定义表格将保存的文件目录。

• 选择文件夹。

• 单击“Tables Creation”按钮以打开一个窗口，用于定义 Techno Tables 参数。

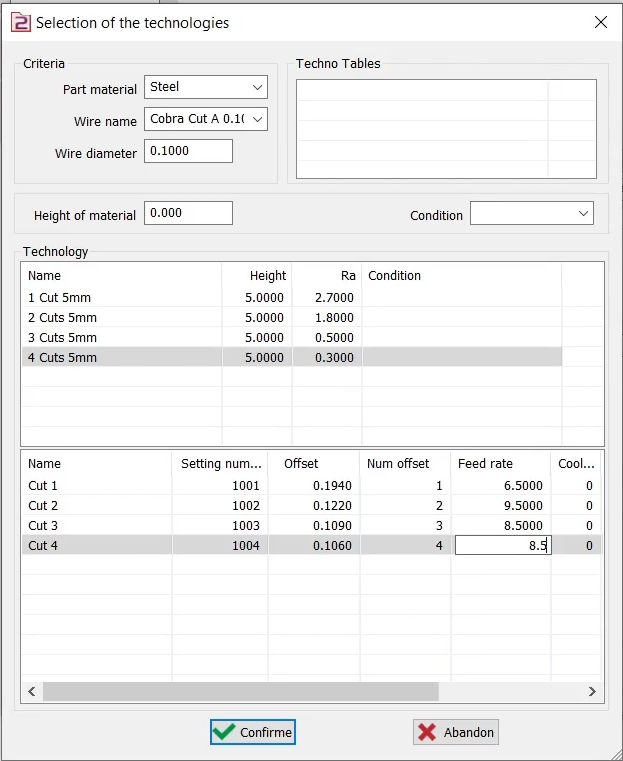

在“Selection of the technologies”窗口中：

• 要创建新的 Techno Table，请右键单击“Technology”区域并选择“Add”。将添加新的一行。

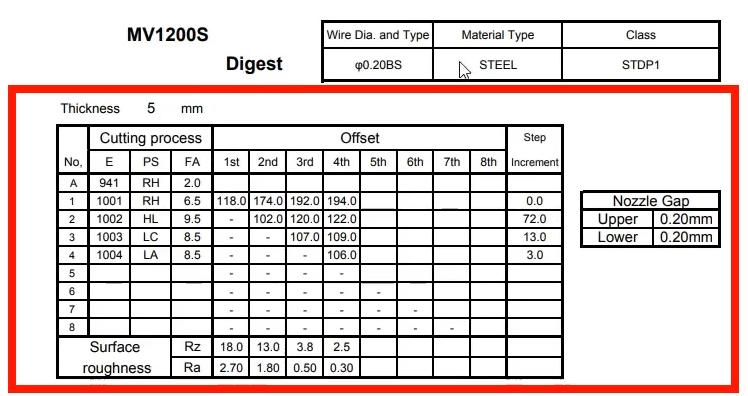

• 参考制造商的数据手册以插入相关参数。例如 Mitsubishi。为每种类型的电线、材料、等级和材料厚度提供 Techno Table。

• 设置编号定义在 E 列，进给定义在 FA 列，每次切割的偏移值和底部的表面粗糙度值。

• 根据制造商表格输入所需参数。

Technology 下方的第一个空格用于设置切割次数。第二个向下表格用于为每次切割定义其他参数，例如进给速率和偏移量。

插入所有值后，确认并为文件命名。

此文件现在可在 Techno Tables 字段中使用。

重复此过程以定义更多 Techno Tables。

您可以在此视频中找到关于创建 Techno Tables 的完整详细指南。

方法 1：应用于每个循环

访问配置：

• 打开机床文件。

• 导航到配置部分。

• 验证是否指定了正确的 Techno Tables 目录。

选择加工循环：

• 展开加工循环选项。

• 双击策略以打开它

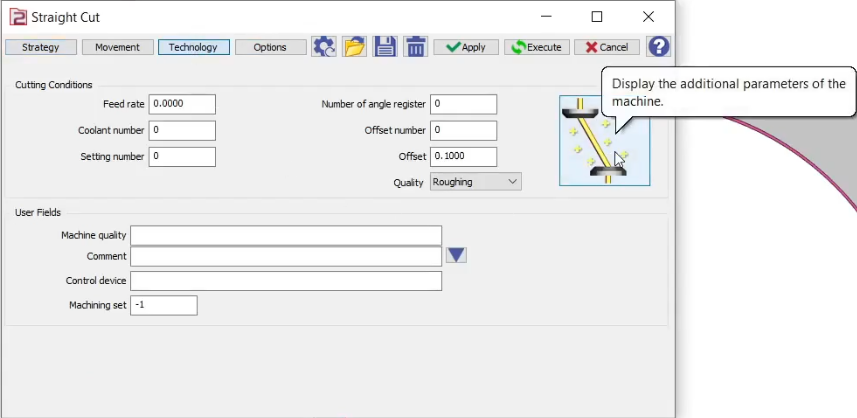

• 转到技术选项卡。

• 单击界面右侧的电线图像

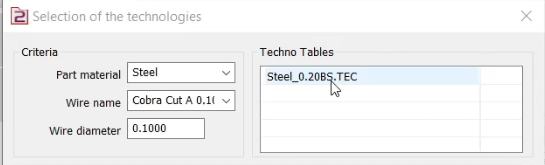

• 在以下窗口中，选择您创建的 Techno Table。

• 选择该表中的特定技术并确认。

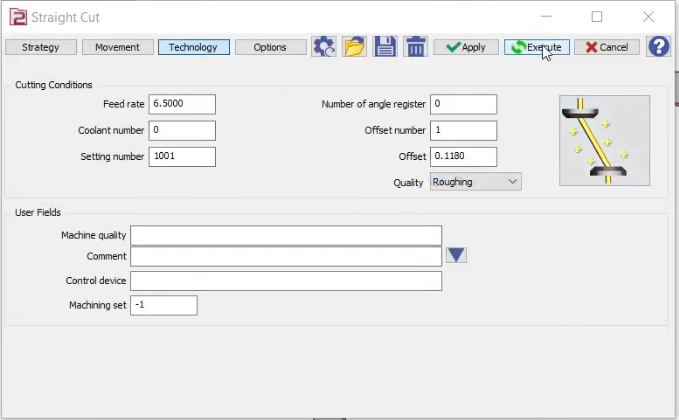

• 在“Technology”窗口中，请注意切削条件已根据所选的 Techno Table 自动更新。

• 单击“Execute”按钮以验证这些更改并继续加工过程。

您可以在此视频中找到关于如何使用 Techno Tables 的第一种方法的详细信息。

方法 2：按策略应用

• 打开机床文件。

• 导航到配置部分。

• 验证是否指定了正确的 Techno Tables 目录。

• 导航到策略选项卡。

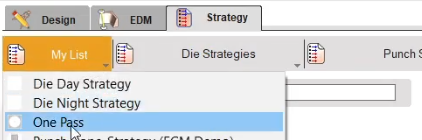

• 从可用列表中，选择所需的策略（例如，One Pass Strategy）。

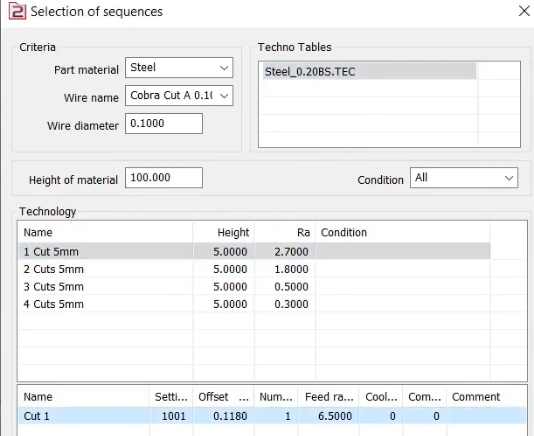

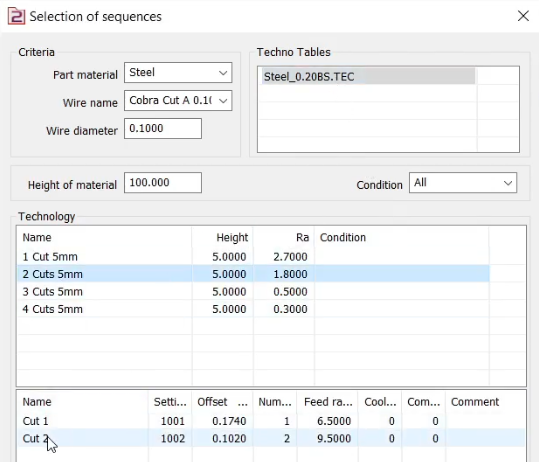

• 将出现一个窗口，您可以在其中选择已创建的 Techno Table。

• 选择所需的技术并确认。

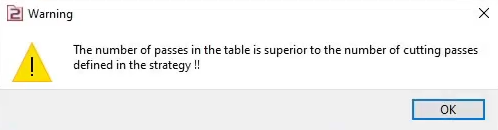

• 如果 Techno Table 中的切割次数大于策略中定义的次数，可能会弹出警告。单击“OK”。

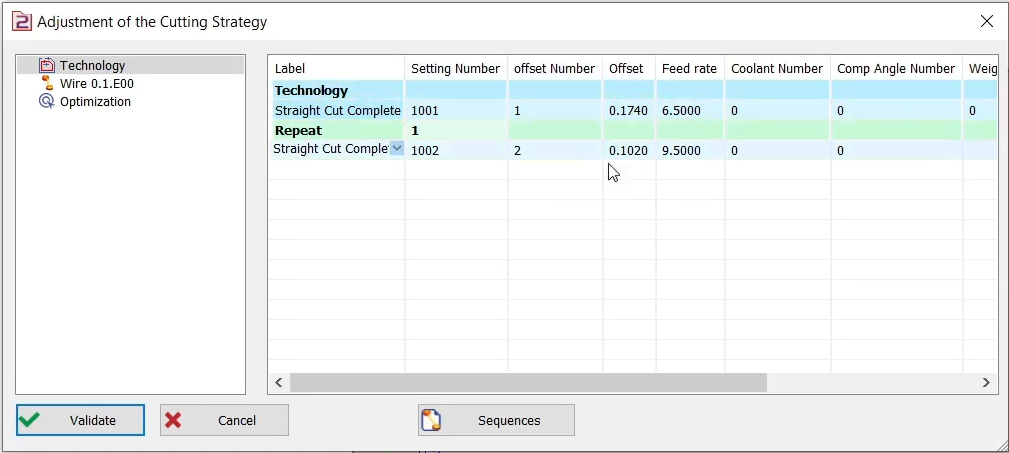

• 将打开“Cutting Strategy”窗口。GO2cam 会根据 Techno Table 自动调整切割次数。其他参数也会根据所选的 Techno Table 自动填充。

• 验证切削策略

• 选择工件上的几何图形。

• 计算并验证 EDM 策略。

验证参数：

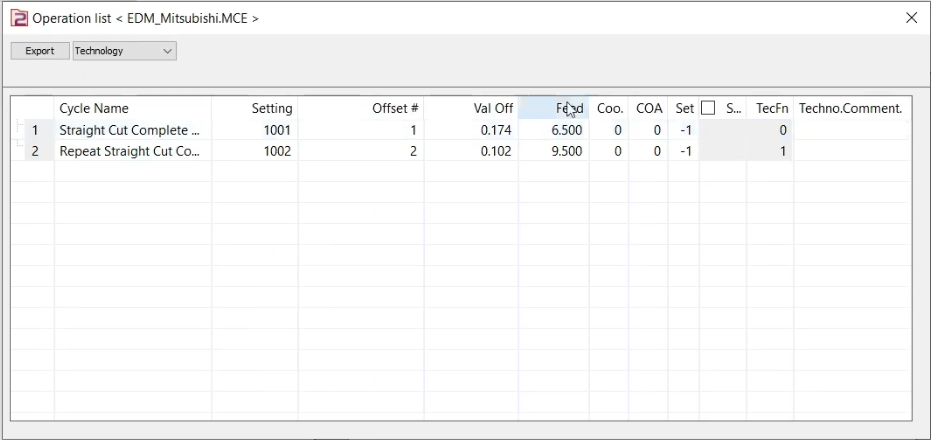

• 右键单击加工树中的“Machining”并打开操作列表。

• 从下拉列表中选择“Technology”。

• 验证之前在 Techno Table 中应用的参数是否准确反映在当前操作中。

您可以在此视频中找到关于如何使用 Techno Tables 的第二种方法的详细信息。

• AgieCharmilles

• Makino

您可以在右侧下载一些 Techno Tables 的示例。

• Mitsubishi

您可以在右侧下载一些 Techno Tables 的示例。

• Sodick 等…
