循环 : milyuGO 挖槽, milyuGO, 面铣挖槽, 挖槽, 挖槽+轮廓, 挖槽再加工, Z降层挖槽, Z降层面铣, Plunge Pocketting, PAM, 粗铣/再加工, 面粗铣, 口袋 - 外形, 面铣 - 外形, 平面加工, 3轴等参加工, 5轴等参加工

定义

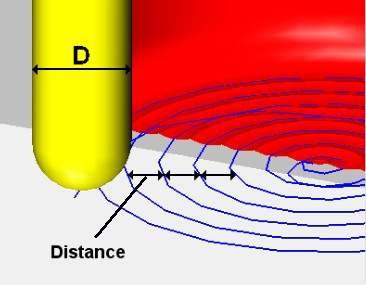

步距 定义为刀具在加工过程中每次走刀之间的距离。

步距 (刀具比例) 是每次走刀距离与刀具直径的比例。

步距值 (Ae) 是刀具在XY方向上为下一次走刀移动的距离。

步距值的计算公式 :

XY距离 = 刀具直径 x 步距

(其中 0 < 步距 < 1)

示例 :

刀具直径 = 10 毫米

步距 = 0.8

因此，距离 = 10 毫米 x 0.8 = 8 毫米

▶️ 观看视频，了解 GO2cam 如何通过面铣加工计算 XY 方向的步距值。

XY Stepover for Facing.png

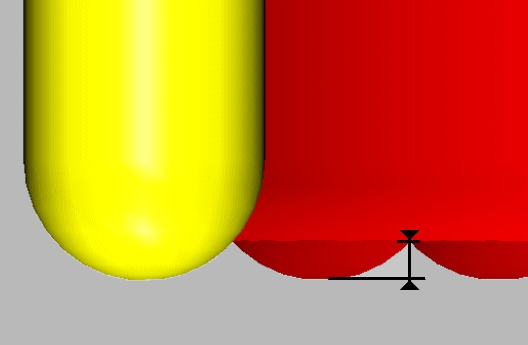

XY向残料高度

选项，适用于球刀或牛鼻刀。

它控制着在型腔底部留下的材料高度。

更改此值会修改步距和生成的 XY 刀路数量。

遵循残料高度

它使刀路生成器在使用半径刀具时，能够避免在角部区域进行啄进运动。轨迹会进行调整以遵循连续的残料运动，确保在角落或尖锐的刀路角度实现平滑过渡、减少振动并提高表面光洁度。

detailed of toolpath without respect.png

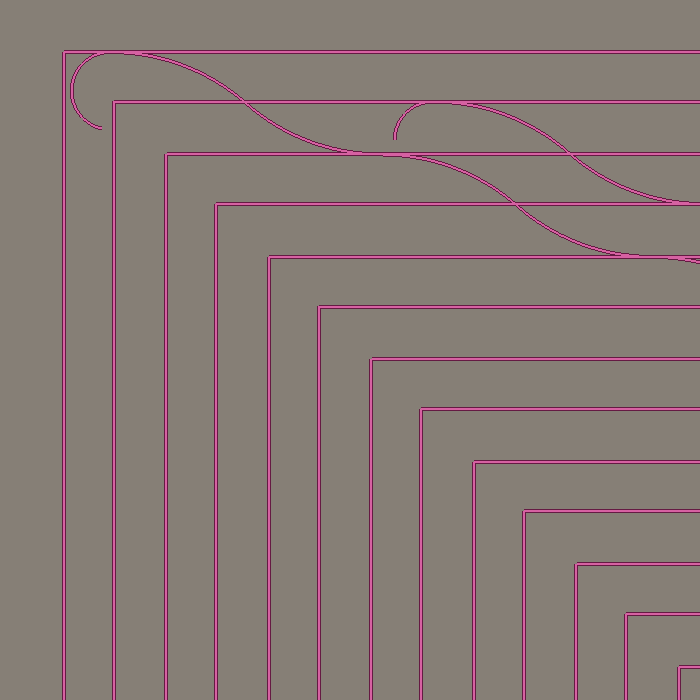

刀路生成（“遵循残料高度”设置为） 否 .

注意：未生成啄进运动。

detailed view of toolpath with respect.png

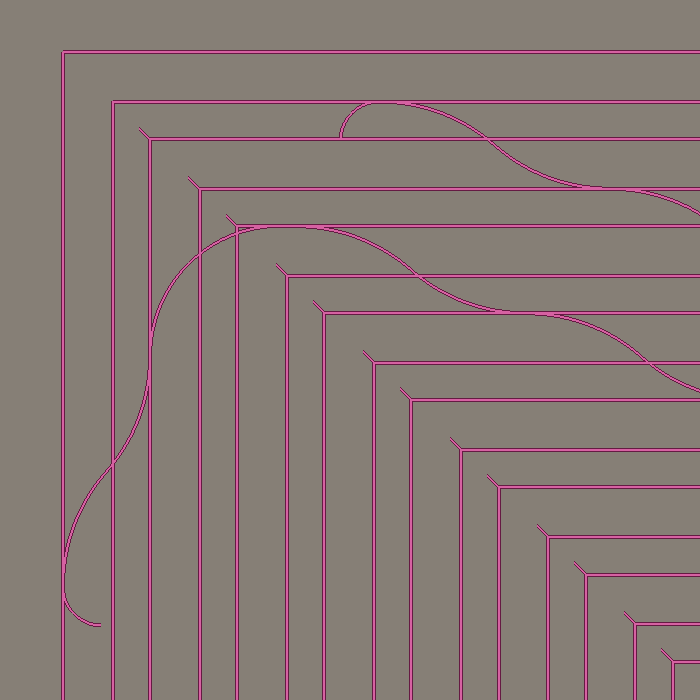

刀路生成（“遵循残料高度”设置为） 是

注意：在角落生成了啄进运动。

Material left without respect.png

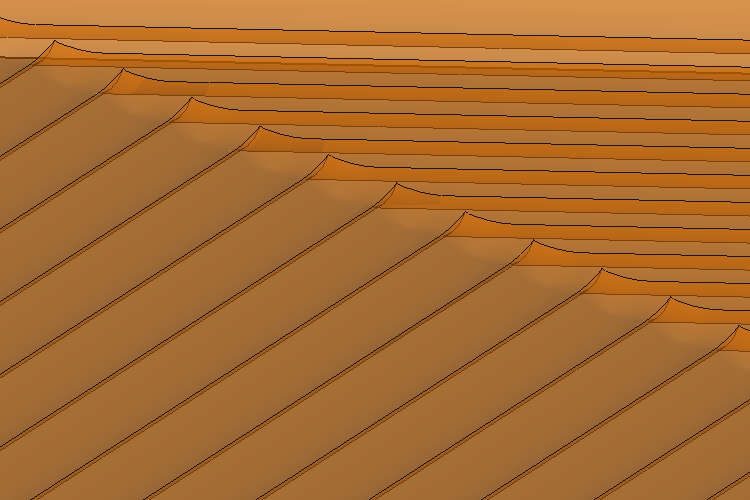

加工后的工件（“遵循残料高度”设置为） 否 .

注意：峰值高于残料高度。

material left with respect.png

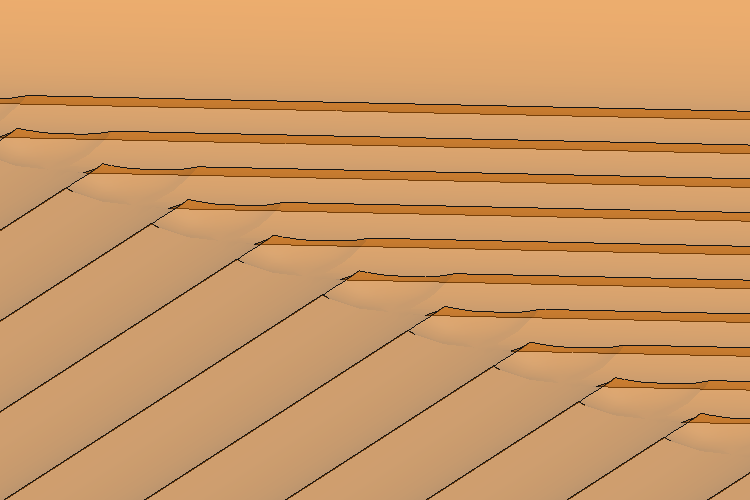

加工后的工件（“遵循残料高度”设置为） 是 .

注意：峰值已降低以匹配残料高度。
